ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 83 -

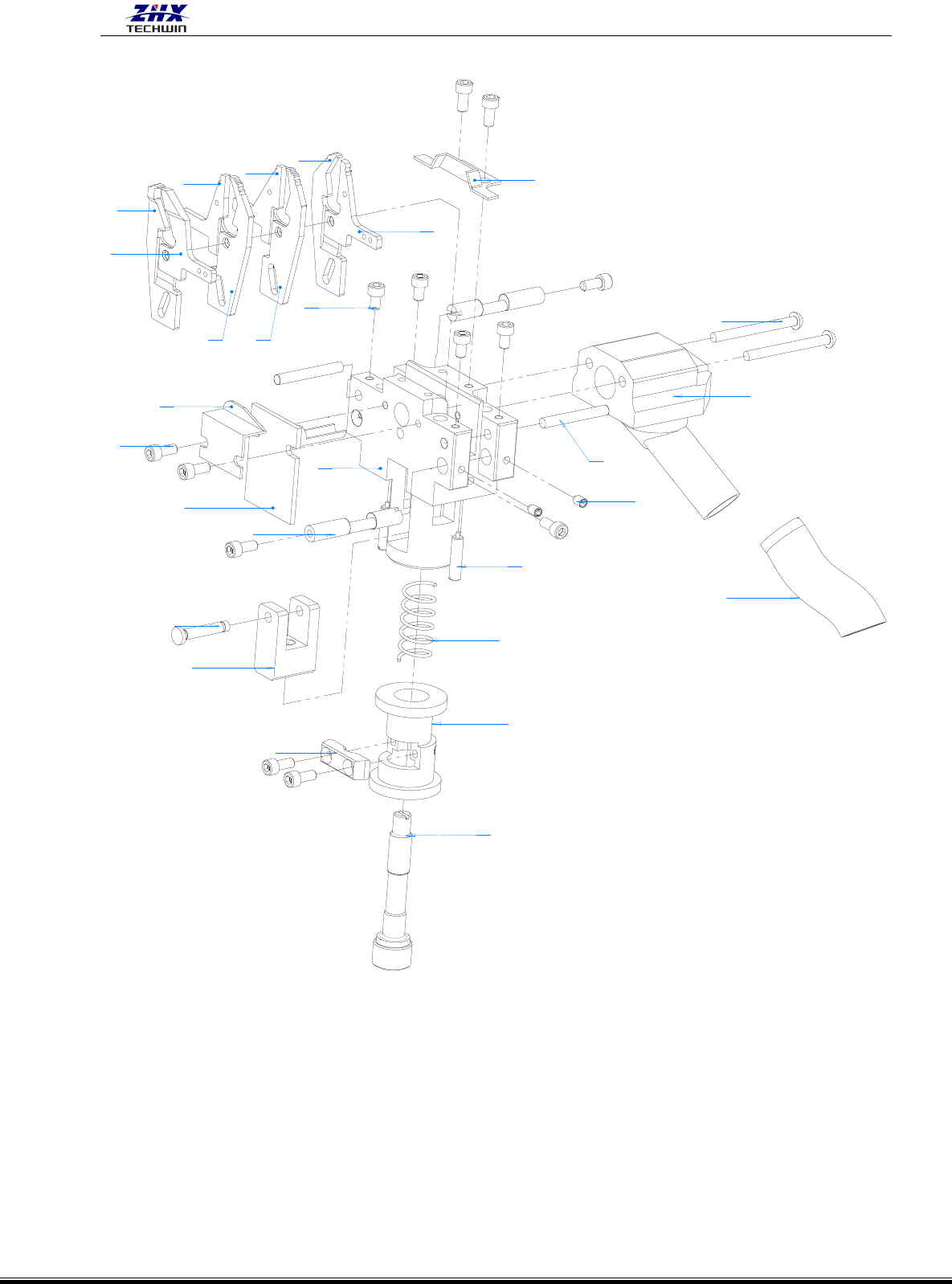

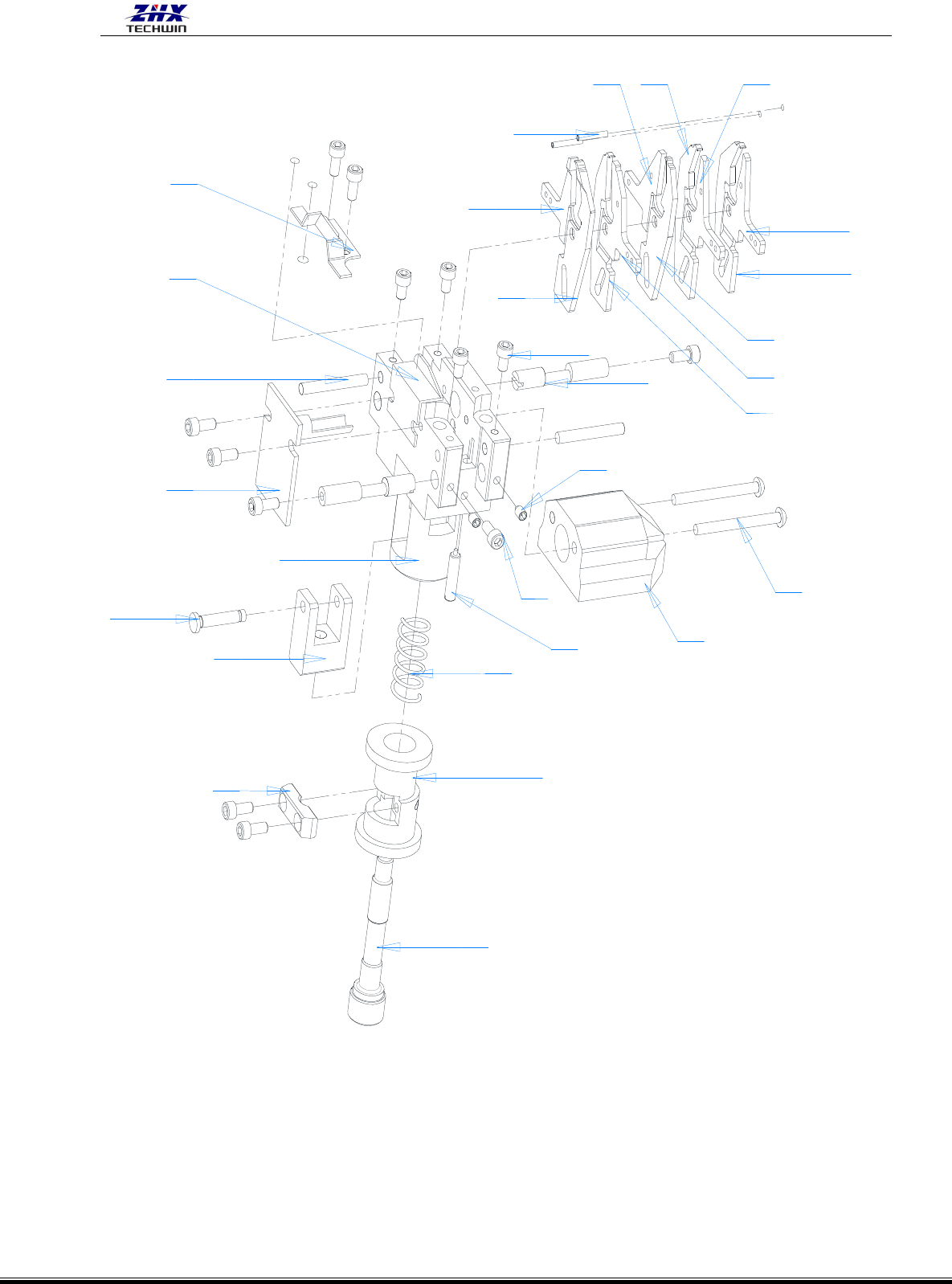

3.5剪脚头
1
2
24
11
16
25
17
23
26
19
14
13
20
9
18
22
15
21
12
10
8
7
4
5
3
6
1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 84 -
2.5/3.5/5.0（3.5 内弯）剪脚头零件明细
序号 名称 编号 用量 备注
1 剪脚弯刀 2 LS1D-07041 2
2 3.5 剪脚切刀 2（内弯） LS35-15014 1
3 剪脚切刀 1 LS1D-07044 1
4 剪脚弯刀 1 LS1D-07042 1
5 剪脚切刀 2 LS1D-07043 1
6 3.5 剪脚弯刀 3（内弯） LS35-15008 1
7 3.5 剪脚切刀 3（内弯） LS35-15007 1
8 7.5 剪脚头本体 LS75-02031 1
9 销 LS1D-07026 1
10 保护罩 LS35-15035 1
11 剪脚头刀盖 LS1D-07051 1
12 线脚漏槽 LS1D-07036 1
13 调节座 LS1D-07029 1
14 连杆固定块 LS1D-07030 1
15 检测杆 LS1D-07034 2
16 底座漏斗 LS1D-07027 1
17 Pin（剪脚器用） LS1D-07033 2
18 7.5 剪脚头小滑块 LS75-02030 1
19 调节座连杆 LS1D-07028 1
20 剪脚头弹簧 LS1D-07046 1
21 英制螺丝 LS1D-07037 10
22 剪脚头内弹簧螺丝 LS1D-07032 2
23 带胶机米螺丝 LS1D-07040 4
24 英制螺丝 LS1D-07073 4
25 底座漏斗螺丝 LS1D-07039 2
26 软胶管 LS1D-07045 1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 85 -
3
31
13
11
24
22
20
23
21
27 25
29
30
26
28
4
8
7
15
17
16
18
6
2
9
1
10
14
12
