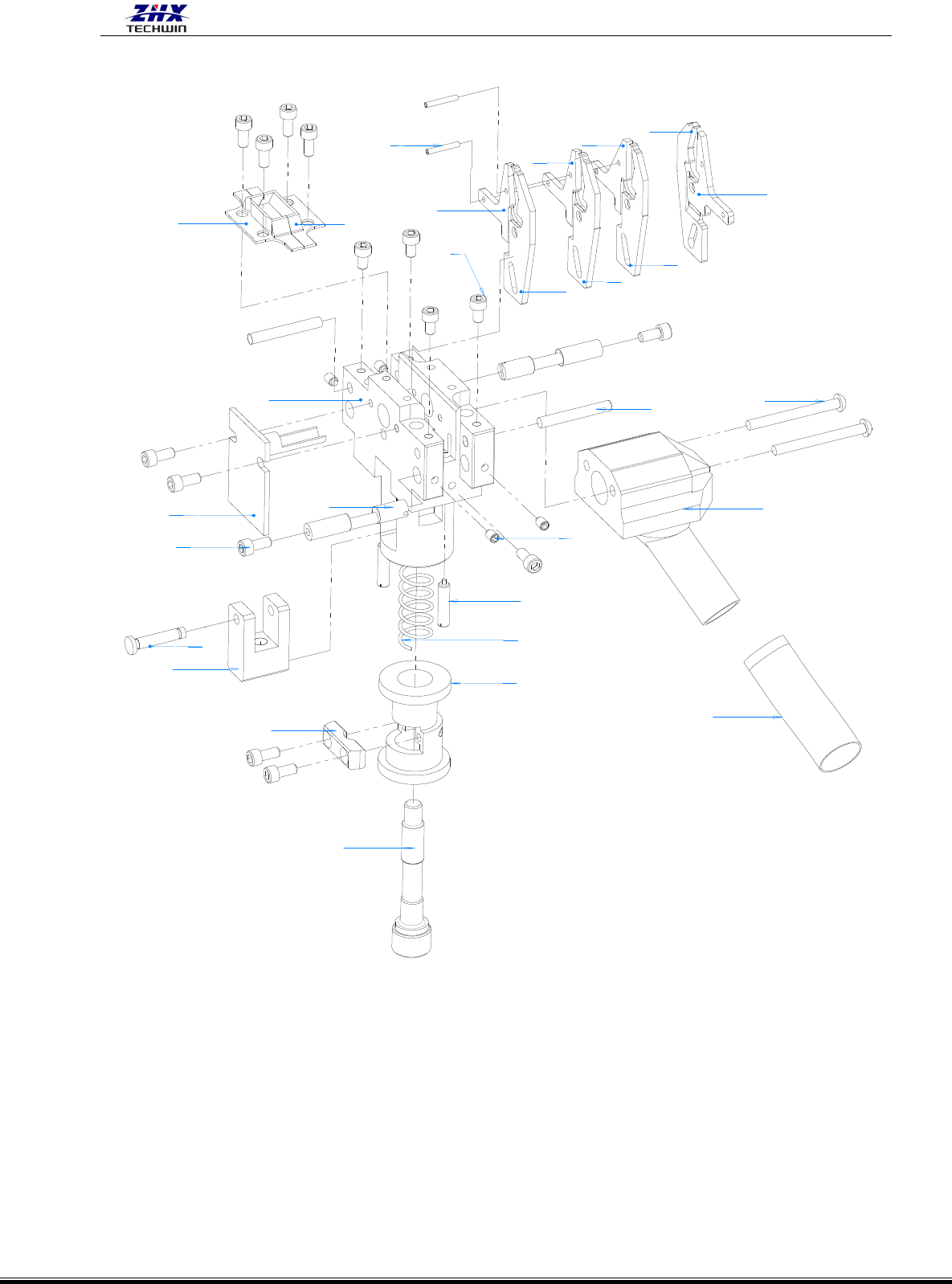

3.5（外弯）剪脚头零件明细
序号 名称 编号 用量 备注
1 10.0 剪脚头 LS10-13004 1
2 销 LS1D-07026 1
3 剪脚头刀盖 10.0 LS10-13005 1
4 底座漏斗 LS1D-07027 1
5
6 剪脚小滑块 10.0 LS10-13006 1
7 英制螺丝 LS1D-07037 10
8 底座漏斗螺丝 LS1D-07039 2
9 剪脚头内弹簧螺丝 LS1D-07032 2
10 帯胶机米螺丝 LS1D-07040 4
11 检测杆 LS1D-07034 2
12 Pin(剪脚器用） LS1D-07033 2
13 英制螺丝 LS1D-07073 4
14 线脚漏槽 LS1D-07036 1
15 调节座 LS1D-07029 1
16 连杆固定块 LS1D-07030 1
17 调节座连杆 LS1D-07028 1
18 剪脚头弹簧 LS1D-07046 1
19 软胶管 LS1D-07045 1
20 空心销 1.5X10 WJ-11509 2
21 剪脚弯刀 4（外弯） LS35-15024 1
22 剪脚弯刀 5（外弯） LS35-15025 1
23 剪脚切刀 4 (外弯） LS35-15029 1
24 剪脚切刀 5 (外弯） LS35-15030 1
25 7.5 剪脚弯刀 2 LS75-02024 1
26 7.5 剪脚切刀 2 LS75-02026 1
27 7.5 剪脚切刀 1 LS75-02027 1
28 7.5 剪脚弯刀 1 LS75-02029 1
29 7.5 剪脚弯刀 3 LS75-02025 1
30 7.5 剪脚切刀 3 LS75-02028 1
31 保护罩 LS35-15035 1
