ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 89 -
9
18
16
10
3
4
6
5
1
13
24
22
21
20
23
11
8
7
12
19
17
4
3
25
15
14
9
2
1
2

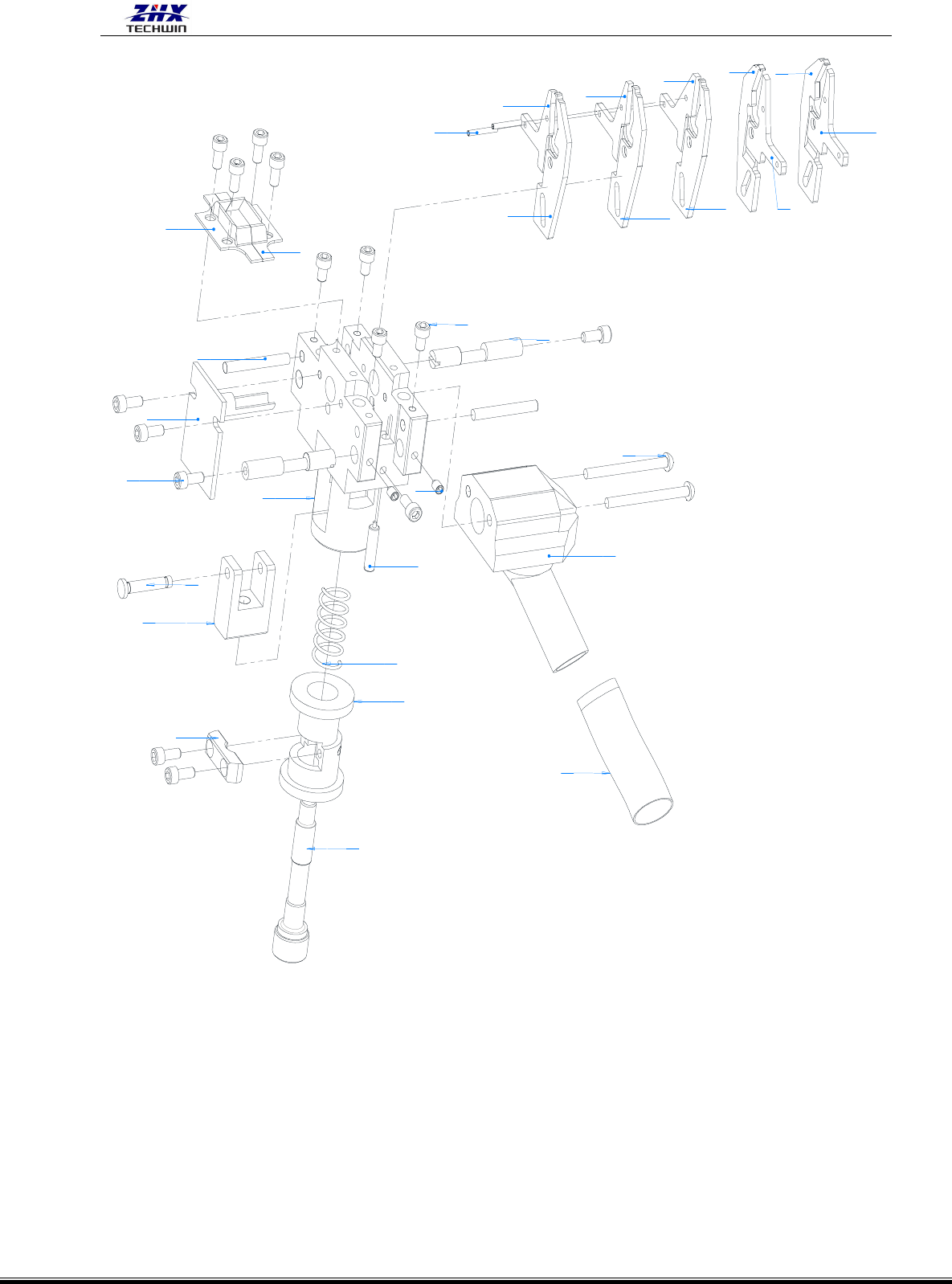

10.0剪脚头
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 90 -
10.0 剪脚头零件明细
序号 名称 编号 用量 备注
1 7.5 剪脚弯刀 3 LS75-02025 2
2 7.5 剪脚切刀 3 LS75-02028 2
3 7.5 剪脚弯刀 2 LS75-02024 2
4 7.5 剪脚切刀 2 LS75-02026 2
5 7.5 剪脚切刀 1 LS75-02027 1
6 7.5 剪脚弯刀 1 LS75-02029 1
7 10.0 剪脚头 LS10-13004 1
8 销 LS1D-07026 1
9 剪脚头刀盖 10.0 LS10-13005 2
10 底座漏斗 LS1D-07027 1
11 剪脚小滑块 10.0 LS10-13006 1
12 英制螺丝 LS1D-07037 12
13 底座漏斗螺丝 LS1D-07039 2
14 剪脚头内弹簧螺丝 LS1D-07032 2
15 带胶机米螺丝 LS1D-07040 4
16 检测杆 LS1D-07034 2
17 Pin(剪脚器用) LS1D-07033 2
18 英制螺丝 LS1D-07073 4
19 线脚漏槽 LS1D-07036 1
20 调节座 LS1D-07029 1
21 连杆固定块 LS1D-07030 1
22 调节座连杆 LS1D-07028 1
23 剪脚头弹簧 LS1D-07046 1
24 软胶管 LS1D-07045 1
25 空心销 1.5X10 WJ-11509 2
4）所有剪脚刀清单
序号 名称 编号 用量 备注
2.5/5.0 短脚剪脚刀
1 剪脚弯刀 2 LS1D-07041 2
2 剪脚弯刀 1 LS1D-07042 1
3 剪脚切刀 2 LS1D-07043 2
4 剪脚切刀 1 LS1D-07044 1
2.5 内弯剪脚刀
1 剪脚弯刀 1(标机) LS25-13012 1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 91 -
2 剪脚弯刀 3(标机) LS25-13014 1
3 2.5 剪脚弯刀 3 LS25-13010 1
4 剪脚切刀 1(标机) LS25-13011 1
5 剪脚切刀 3(标机) LS25-13013 1
6 2.5 剪脚切刀 3 LS25-13009 1
2.5/5.0 外弯剪脚刀
1 7.5 剪脚弯刀 1 LS75-02029 1
2 7.5 剪脚弯刀 2 LS75-02024 2
3 7.5 剪脚切刀 1 LS75-02027 1
4 7.5 剪脚切刀 2 LS75-02026 2
2.5/5.0 内弯剪脚刀
1 2.5 剪脚弯刀 2 LS25-13006 2
2 2.5 剪脚弯刀 1 LS25-13008 1
3 2.5 剪脚切刀 2 LS25-13005 2
4 2.5 剪脚切刀 1 LS25-13007 1
2.5/5.0/7.5 剪脚刀
1 7.5 剪脚弯刀 1 LS75-02029 1
2 7.5 剪脚弯刀 2 LS75-02024 2
3 7.5 剪脚弯刀 3 LS75-02025 1
4 7.5 剪脚切刀 1 LS75-02027 1
5 7.5 剪脚切刀 2 LS75-02026 2
6 7.5 剪脚切刀 3 LS75-02028 1
2.5/5.0/7.5/10.0 剪脚刀
1 7.5 剪脚弯刀 1 LS75-02029 1
2 7.5 剪脚弯刀 2 LS75-02024 2
3 7.5 剪脚弯刀 3 LS75-02025 2
4 7.5 剪脚切刀 1 LS75-02027 1
5 7.5 剪脚切刀 2 LS75-02026 2
6 7.5 剪脚切刀 3 LS75-02028 2
2.5/5.0/3.5 内弯剪脚刀
1 剪脚弯刀 1 LS1D-07042 1
2 剪脚弯刀 2 LS1D-07041 2
3 3.5 剪脚弯刀 3（内弯） LS35-15038 1
4 剪脚切刀 1 LS1D-07044 1
