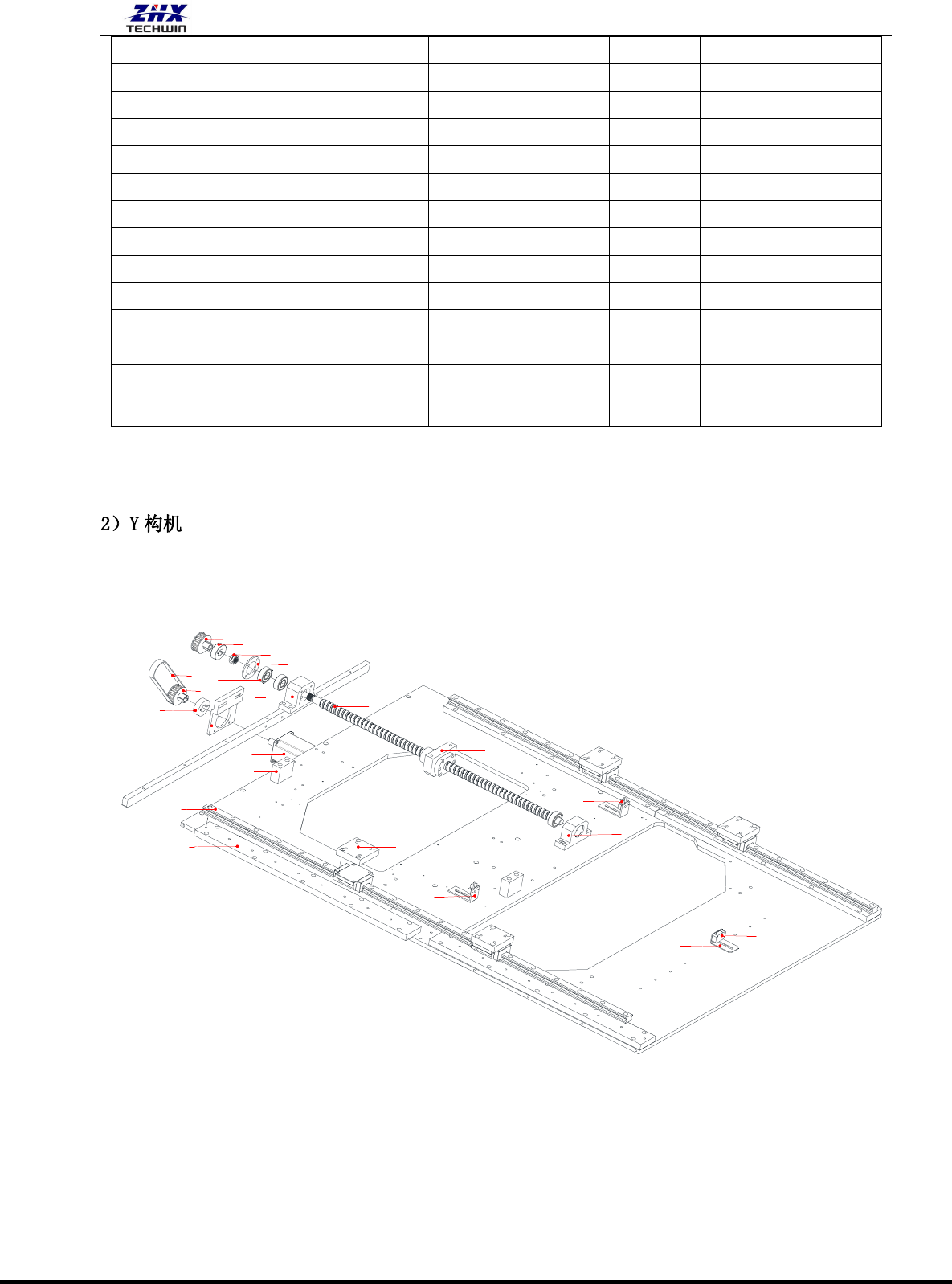

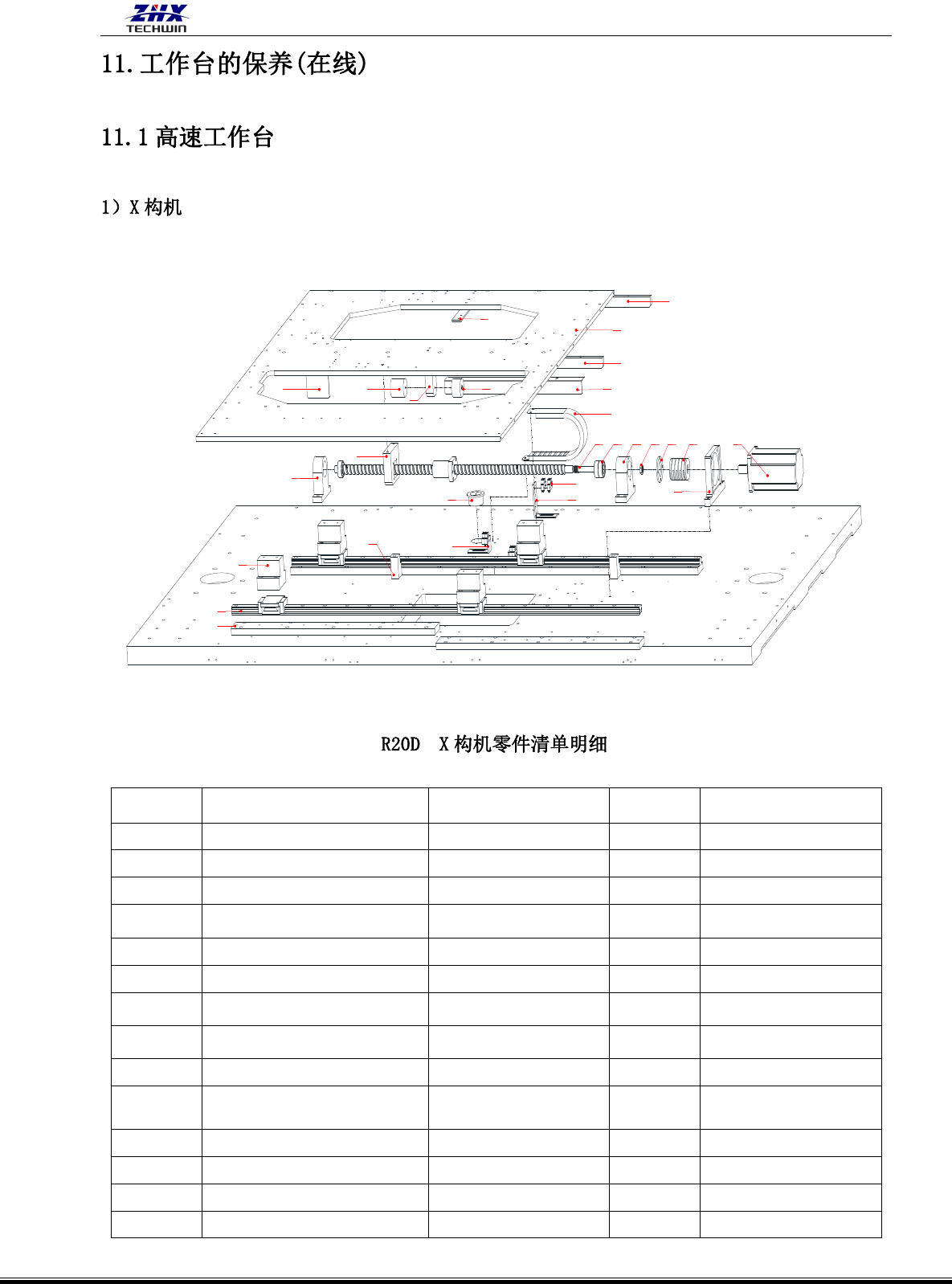

ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 92 -
5 剪脚弯刀 2 LS1D-07041 1
6 剪脚切刀 2 LS1D-07043 1
7 3.5 剪脚切刀 3（内弯） LS35-15037 1
2.5/5.0/3.5 外弯剪脚刀
1 7.5 剪脚弯刀 1 LS75-02029 1
2 7.5 剪脚弯刀 2 LS75-02024 1
3 7.5 剪脚弯刀 3 LS75-02025 1
4 剪脚切刀 4(外弯） LS35-15029 1
5 剪脚切刀 5(外弯） LS35-15030 1
6 7.5 剪脚切刀 1 LS75-02027 1
7 7.5 剪脚切刀 2 LS75-02026 1
8 7.5 剪脚切刀 3 LS75-02028 1
9 剪脚弯刀 4（外弯） LS35-15024 1
10 剪脚弯刀 5（外弯） LS35-15025 1
2.5/5.0/7.5 剪脚刀（加厚）
1 剪脚弯刀 1 LSGY-00002 2
2 剪脚弯刀 2 LSGY-00003 1
3 剪脚弯刀 3 LSGY-00005 1
4 剪脚切刀 1 LSGY-00004 2
5 剪脚切刀 2 LSGY-00001 1
6 剪脚切刀 3 LSGY-00006 1
3.5mm 单跨距剪脚刀
1 3.5 剪脚弯刀 1 LS35-15040 1
2 3.5 剪脚弯刀 2 LS35-15041 1
3 3.5 剪脚切刀 2 LS35-15042 1
4 3.5 剪脚切刀 2 LS35-15043 1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 93 -
15
24
11 12 14
13
98
16
17
4
3
5
27
7
6
19 20
21
22
18
23
25
28
10
26
1
2
序号 名称 编号 数量 备注
1 导轨座 LS1D-03001H 4
2 直线导轨 WJ-12304 2
3
X 滑块垫块
LS1D-03003H 4
4 X 防撞止动块 LWGY-00007H 2
5 X 轴承座 2 LWGY-0009H 1
6
X 轴丝杆螺母固定座
L2015-03026 1
7
XY 轴丝杆
L2015-03082 1
8
轴承
WJ-12102 3
9 X 轴承座 1 LWGY-00008H 1
10 XY 丝杆螺母 LWGY-00028 1
11 XY 轴承盖 LWGY-00013 1
12 双膜片联轴器 12-19 WJ-12421 1
13 750W 电机底座 LWGY-00191 1
14
伺服电机 750W-A6
DZ-03115 1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 94 -
15
光电开关
DZ-02014 6
16 X 轴光电开关座 LWGY-00034 1
17 XY 零件极限座 LWGY-00012 2
18 拖链线安装胶套 LWGY-00006 1
19 X 限位开关片 LWGY-00030 2
20 Y 轴防撞胶 2 LWGY-00070 1
21 X 防撞胶固定块 LWGY-00022H 1
22 X 轴防撞胶 LWGY-00071 1
23 拖链 DZ-04025 1
24 X 轴零位片 LWGY-00033 1
25 中间压平铝条 LWGY-00018H 1
26 X 拖链安装块 LWGY-00029
1
27
工作台中间铝板
LWGY-00017H 1
28 后边压平铝条 LWGY-00019H 1
1
2
3
5
6
7
8
9
10
11
12
13
14
4
15
17
16
19
18
21
20
22
