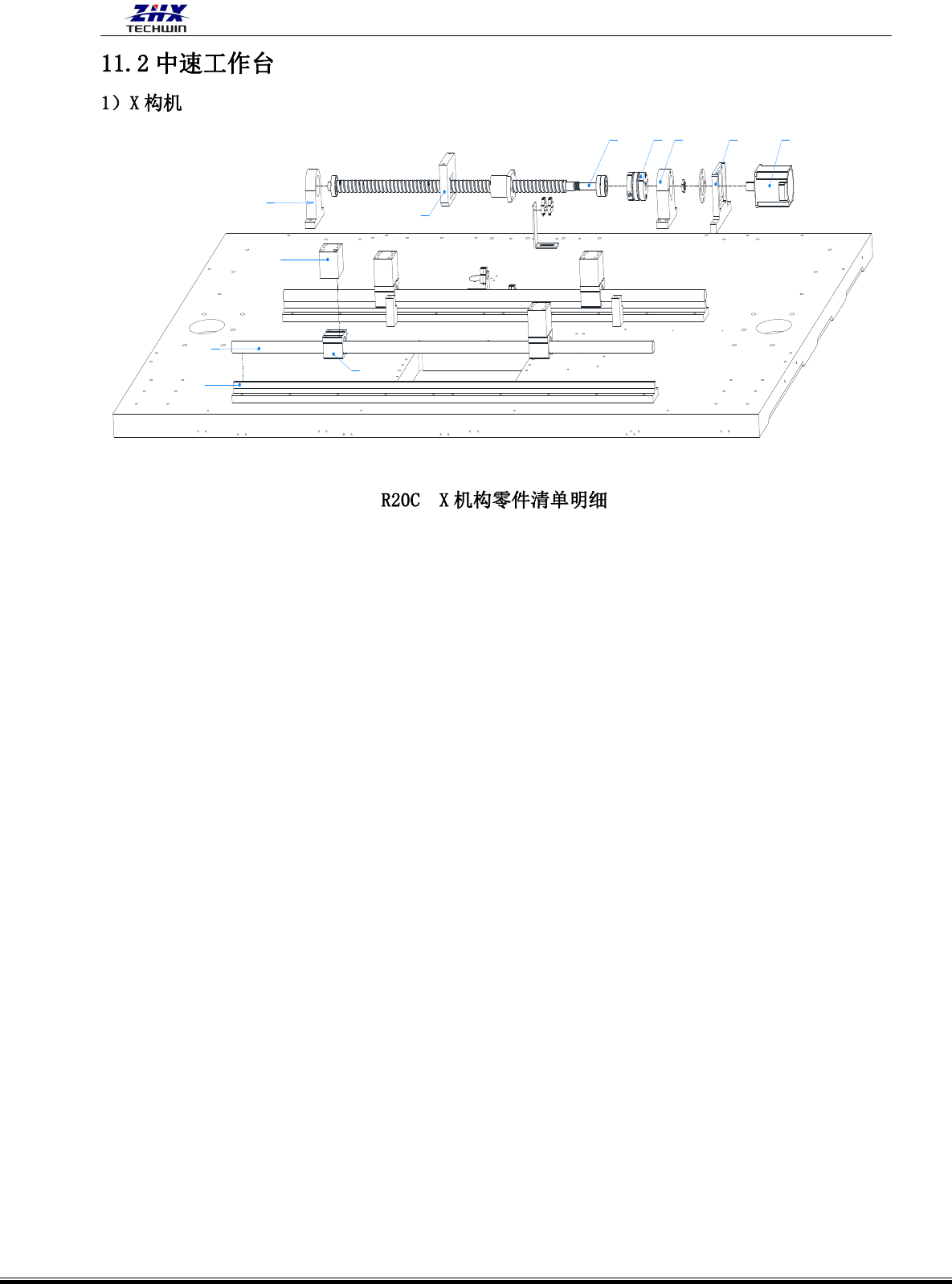

ZHX-R20C&D(-IN)立式插件机说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 96 - 2 9 3 0 3 1 3 2 3 4 3 5 3 6 3 8 3 9 3 3 3 7
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 95 -
序号 名称 编号 数量 备注
1 导轨座 LS1D-03001H 4
2 直线导轨 WJ-12304 2
3
Y 轴滑块连接板
LS1D-03006H 4
4
Y 防撞止动块
LWGY-00023H 2
5
同步带
WJ-12205 1
6
XY 轴马达同步轮
LWGY-00011
1
7
XY 轴马达同步轮抱箍 LWGY-00016 1
8
Y 轴马达座 LWGY-00027 2
9
XY 轴丝杆同步轮
LWGY-00010
1
10
XY 轴丝杆同步轮抱箍
LWGY-00015
1
11
XY 丝杆螺母 LWGY-00028 2
12
XY 轴承盖 LWGY-00013 1
13 轴承
WJ-12102 3
14
Y 轴承座 2 LWGY-00025H 1
15
XY 轴丝杆 L2015-03082 1
16
Y 轴丝杆螺母固定座 L2015-03038 1
17
Y 轴承座 1 LWGY-00024H 1
18
光电开关
DZ-02014
2
19
XY 零件极限座 LWGY-00012 2
20
感应器 3 WS1DZB-13340 1
21
光电传感器 DZ-06034 1
22
400W 伺服马达 DZ-03056 1
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 96 -
29
30
31
32
34
35 36 38 39
33
37
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 97 -
序号 名 称 编 号 数量 备注
29 XY 铝材轨道座 LWGY-00160 2
30 XY 轨道硬钢轴
WS1D-03004 2
31
直线轴承
WJ-12305 4
32
X 滑块垫块
WS1D-03007H 4
33 X 轴承座 2 LWGY-0009H 1
34
X 轴丝杆螺母固定座 LWGY-00026H 1
35
XY 轴丝杆 LWGY-00082 1
36
联轴器 WJ-12409 1
37
X 轴承座 1 LWGY-00008H 1
38
400W 电机座 LWGY-00189 1
39
伺服电机
DZ-03113 1
