第四章 程序编辑
4.1
程序制作的准备步骤
4.1.1 PCBA
扫描
(这个步骤主要是扫描 PCBA 图片以提供离线编程用)

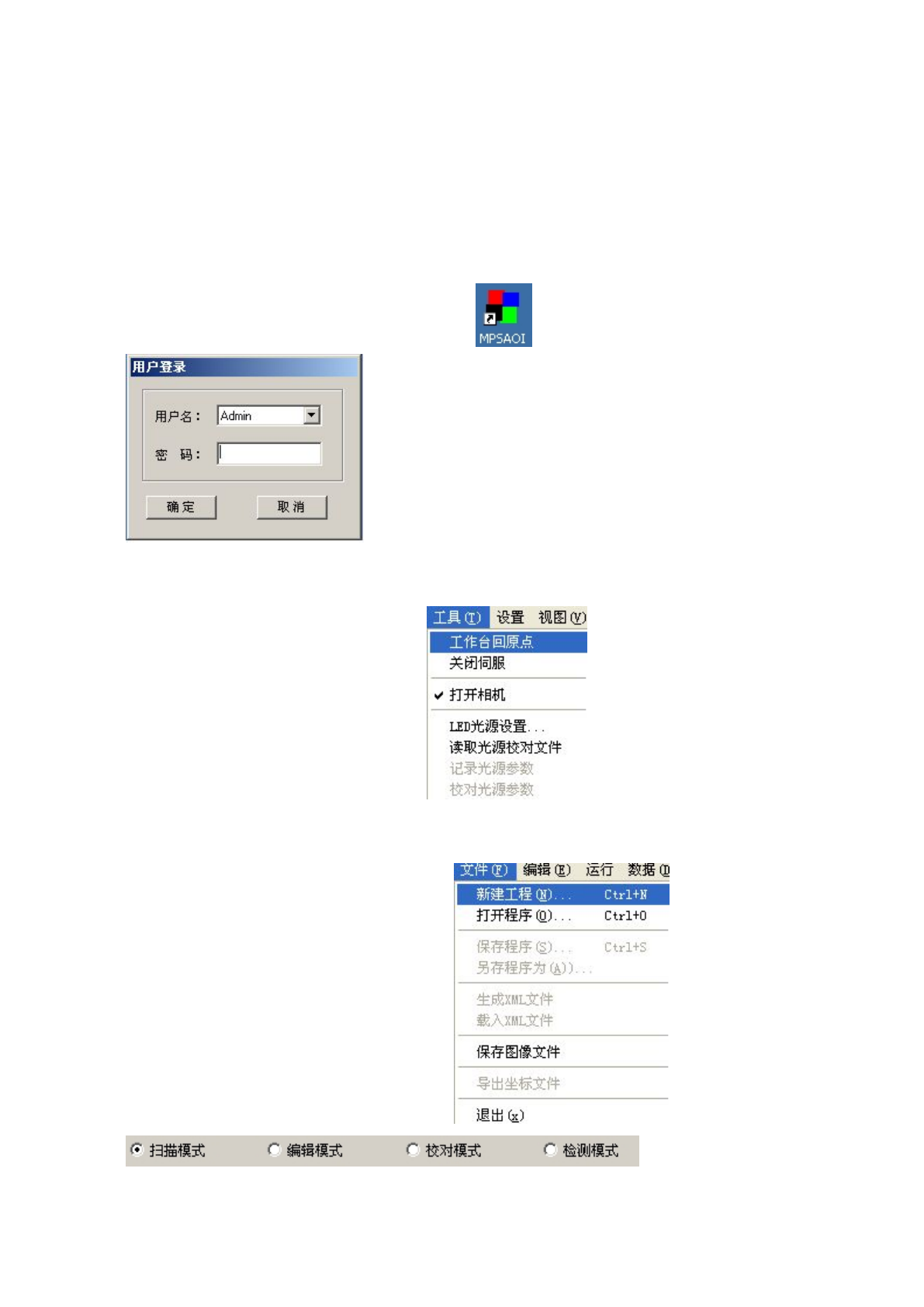

打开在线软件
双 击 打 开 桌 面 上 的 在 线 测 试 程 式 (MPSAOI) ， 系 统 弹 出 一 个 对 话 框 ， 选 择 用 户 ”Admin”
输入密码，进入在线测试程序。
机器回原点
点击菜单栏上的“工具—工作台回原点” 将机器回到原点。
扫描图片文件
确认 PCBA 在生产线上的进板方向，确认 OK 后，找到一块焊锡良好、无不良点的 PCBA，准备扫描。点
击 菜 单 栏 上 的 “ 文 件 — 新 建 工 程 ” 点 选 “ 扫 描 模 式 ” 后 ，

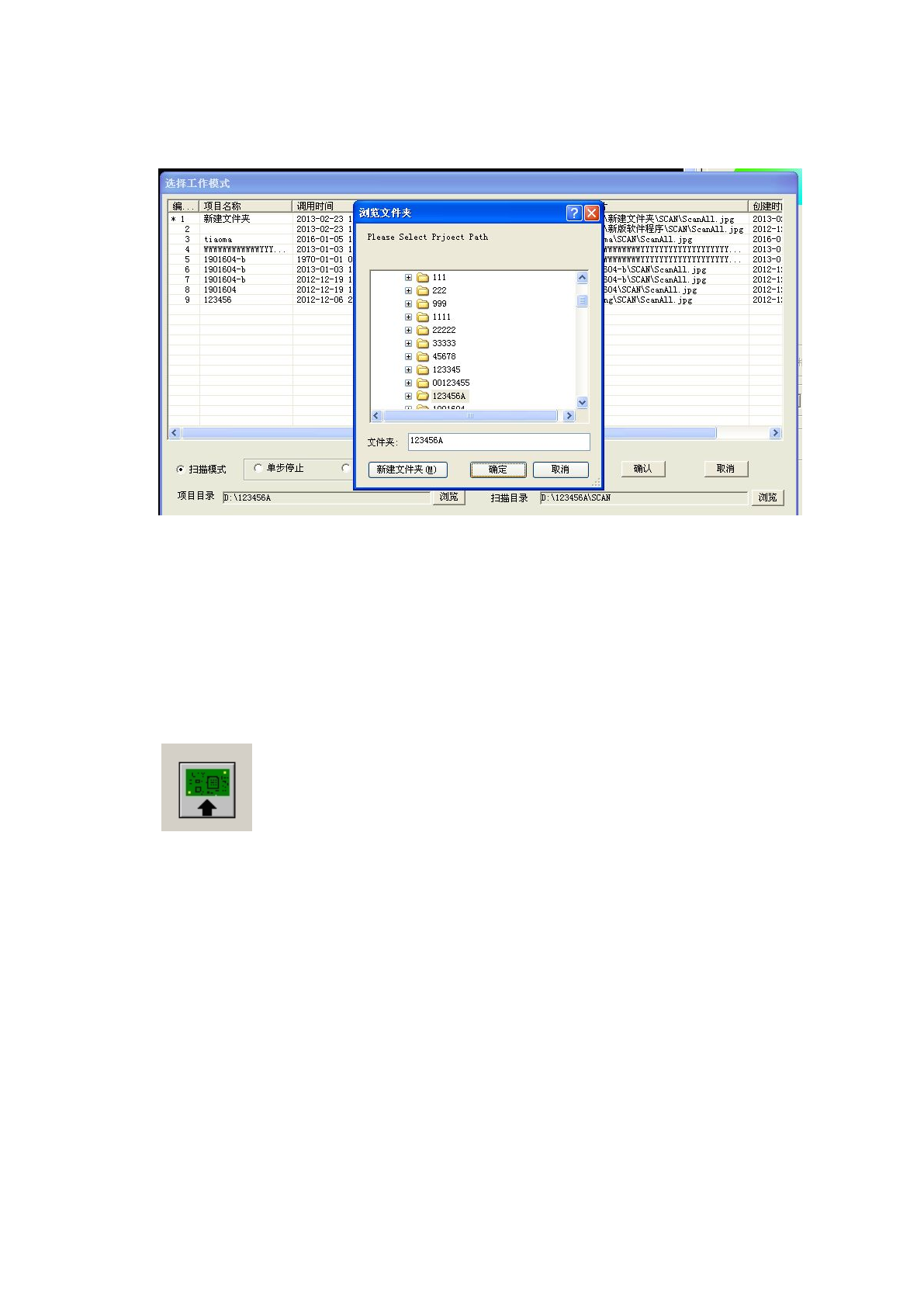

点击“浏览”出现以下对话框，选
27
择目录为 AOI 程式存放的根目录，点击新建文件夹，新建一个文件夹作为新的工程目录，输入它的名称，
如(123456A)
，完成后，点击确认，再点击确认，系统会自动在该目录下创建以下几个文件夹：
Errlog0：
该目录用来存放在线测试时，机器检查到的不良点的图片报告。
SCAN：
该目录用来存放在线程式 MPSAOI 扫描出来的 PCBA 图片， 这些资料在在线测试和离线编程
时都需要用到。
Reclog:
该目录用来存放用于离线调试的图片与程式资料。

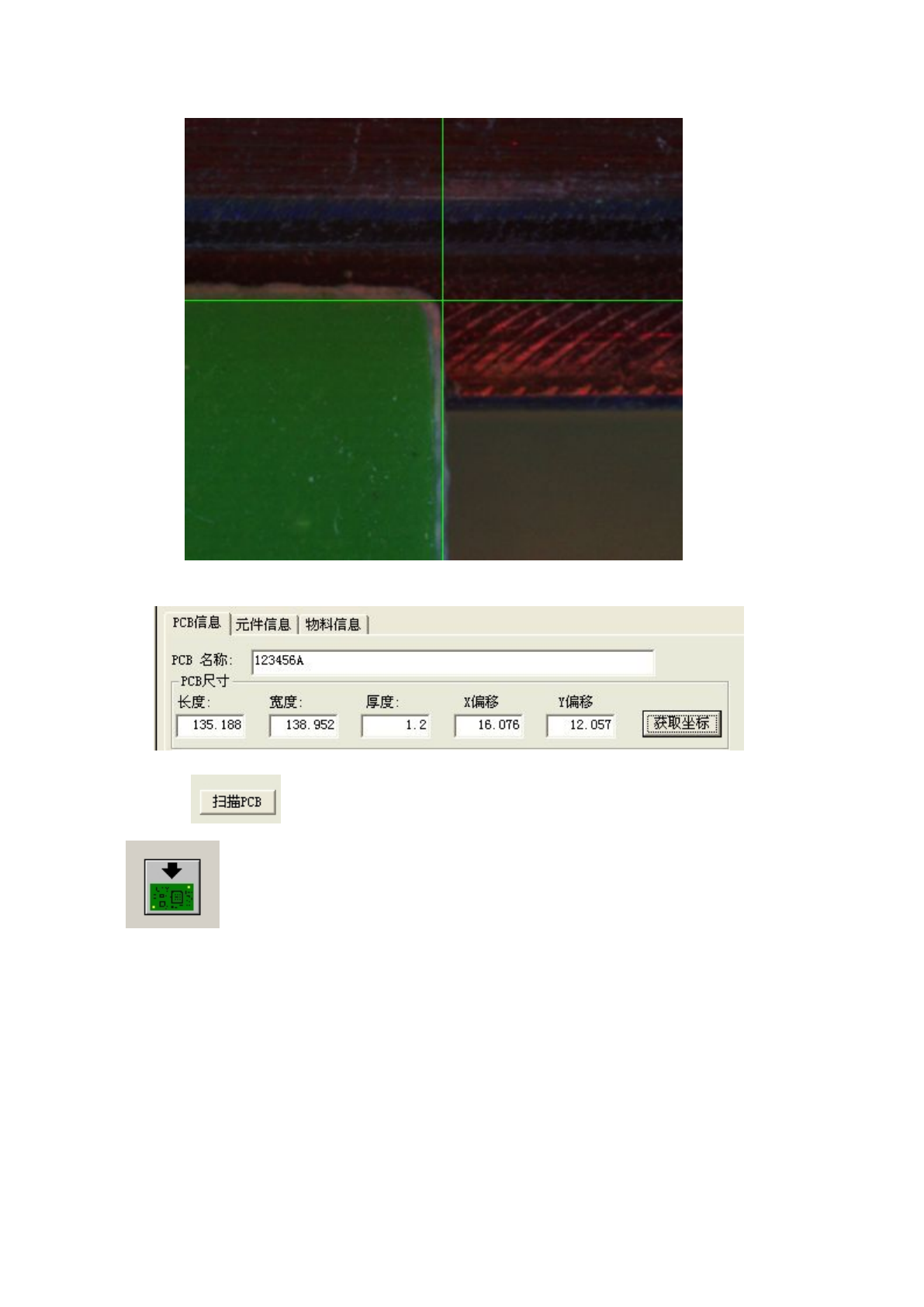

按此键加载 PCBA，用鼠标左键快速双击将 MPSAOI 的画面中心十字架对齐 PCBA 的右
28
上角， 得到 PCB 右上角坐标(即为
PCB 尺寸)，点击窗口右侧的“获取坐标”，系统自动输入 PCB 尺寸和 PCB 的名称。
然后点击“扫描
PCB” ，镜头 停止时即完成了对该 PCBA 的图 片扫描 。扫描 OK 后按“卸载 PCB”
将 PCBA 退回加载位置。
4.1.2 CAD
坐标的处理
(这个步骤是为了给离线编程提供符合格式的 CAD 数据)
1、从贴片机导出贴片坐标中要包含：元件位号，X 坐标，Y 坐标，角度，元件料号。
2、用 Excel 方式打开坐标文件整理，使用符号分隔，如下图：
