操作手册 II Rev00
5-15

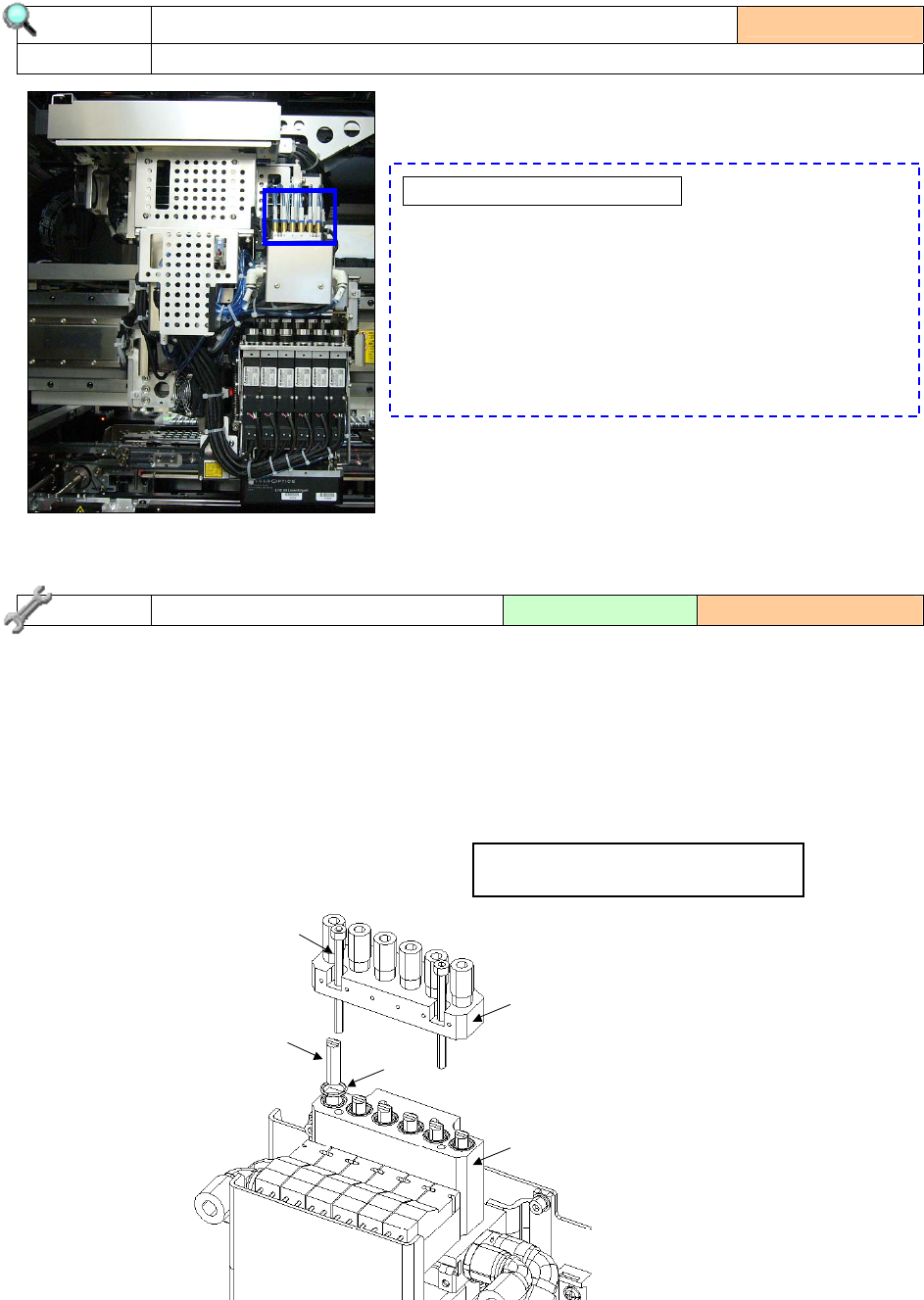

1) 请目检确认贴片头单元正面部过滤器箱内的空气过滤器
没有脏污。
✎检查过滤器脏污的方法✎
在主画面上选择“维护”→“机器自动校准”，再
执行“设置组”→“真空校准”。（参见“4-7-2-4 真空
校准”）
执行结果若有问题，会显示提示，敦促更换。
2) 有脏污时，请更换新过滤器。
1)
把过滤器箱的「固定螺丝②」（4 处）拧松，取下｢过滤器箱 U①｣。
2) 检查｢过滤器③｣有无脏污。
3)
若有脏污，请把｢过滤器箱 L④｣中的「过滤器③」更换下来。
4)
把｢过滤器③｣插入「过滤器箱 L④」，要插到底，用「固定螺丝②」固定好。
此时，请确认「O 环 F2⑤」是否正好套进「过滤器箱 L④」的沟里。
检查项目
・
5-2-6 空气过滤器（LNC60 贴片头）
实施频度 ：每月
检查内容 检查空气过滤器脏污
更换 更换新的空气过滤器 使用工具 ：螺丝刀 更换标准： 6 个月
过滤器③ 货号：E3052729000
①
①
②
③
④
⑤
操作手册 II Rev00
5-16

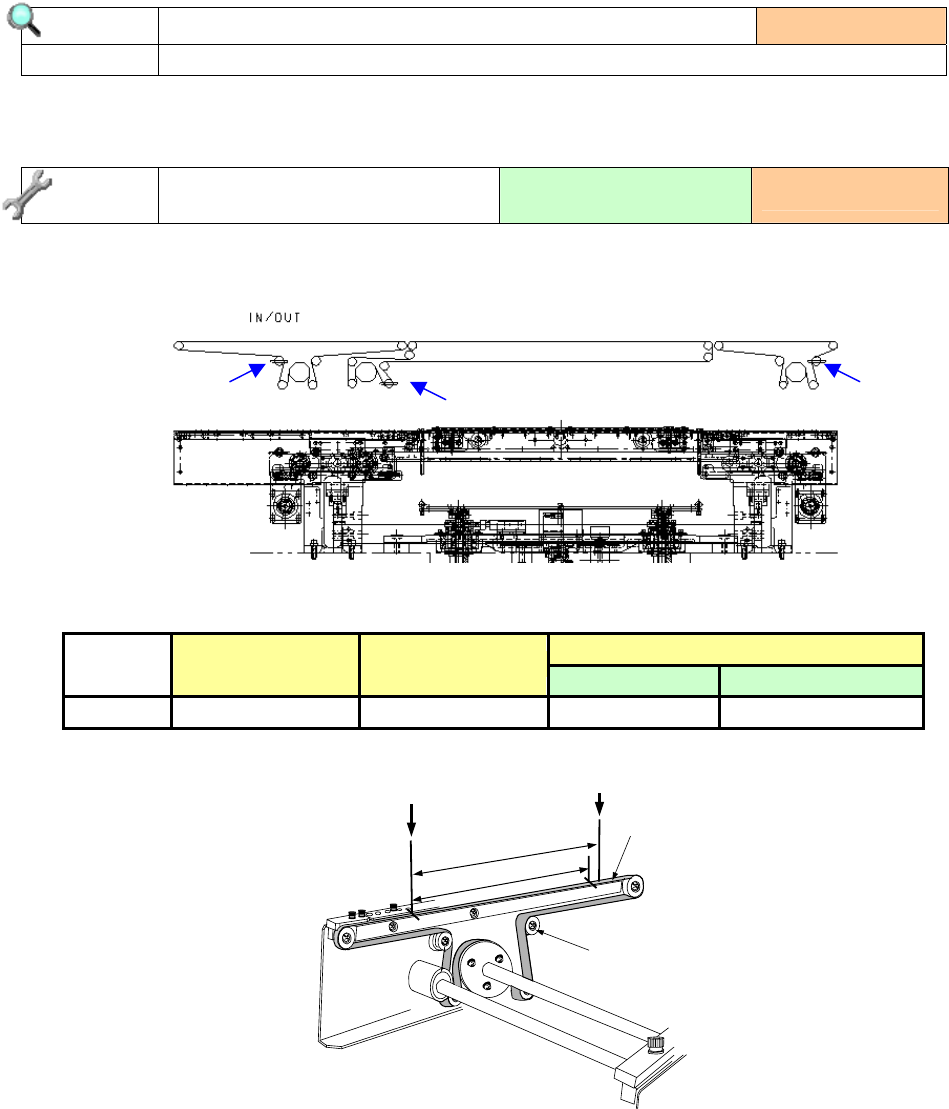

1) 请检查传送带有无明显的磨损、破损、松弛。
2) 有磨损、破损等时，请更换新的传送带。
1) 把安装在 A 部位长孔中的“调整传送带松紧用的滑轮”松开。
2）请从传送滑轮上拆下传送带，更换以下货号的传送带。
IN/OUT
STATION JOINT
ST 传送延长 LW
货号 40046935 40046396 40046937 40046938
A
B
200mm
201mm
搬送ベルト
3) 请调整传送带的张力。
① 在传送带松弛时(传送带没有张力)，用“油性笔等”在传送带上平坦部分间距200mm“B”
处，做2处标记。
② 按照与1)逆向步骤，转动“A部”的“传送滑轮”，撑紧传送带张力，在2处标记的间距
达到201mm的位置上，拧紧传送滑轮。
请注意站点部分，不要因传送带张力加大而使传送轨上不来。
③ 安装完毕后，执行“手动控制”数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
检查项目
・
5-2-7 传送带
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 1 年
传送带
A
A
A
S 轨
轨
轨 JOINT 轨
操作手册 II Rev00
5-17

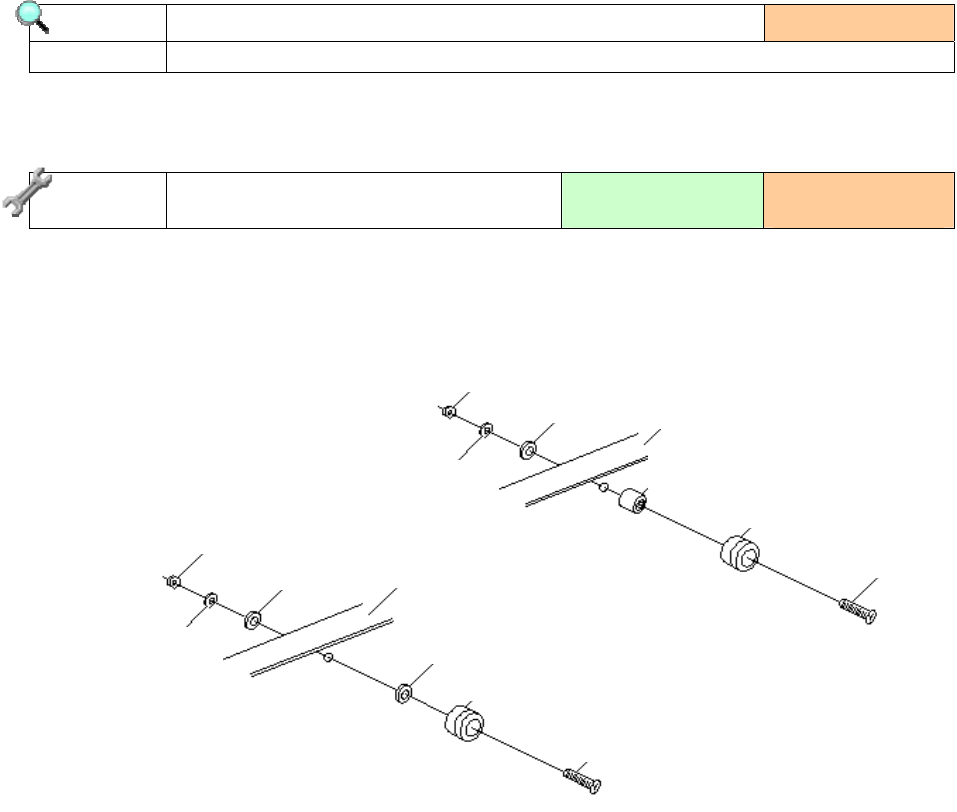

1) 用手动控制模式开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。
1) 传送滑轮安装在前后轨道板上。
请松开固定螺丝，更换传送滑轮。
2) 更换后，请调整传送带的张力。
检查项目
・
5-2-8 传送滑轮
实施频度 ： 每周
检查内容 检查传送滑轮的动作
更换 更换传送滑轮
使用工具：
螺丝刀、扳钳
更换标准 ：
旋转不良时
レールプレート
プーリスペーサ
搬送プーリ
取付ねじ
平座金
六角ナット
ばね座
レールプレート
平座金
搬送プーリ
取付ねじ
平座金
六角ナット
ばね座
轨道板
垫片
弹簧垫圈
六角螺母
滑轮隔离圈
传送滑轮
六角螺母
垫片
轨道板
垫片
传送滑轮
固定螺丝
固定螺丝
弹簧垫圈
