X SLIDE(SX) 1/2
X スライド(SX) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
35 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
36 GFSX1033 1 SLIDE スライド AL
36.1 H2096C 2 PIN, PARALLEL ピン 平行 ﾟ5X10 Aｼｭ OT
37 H5342A 12 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
38 W1014A 12 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
40 N1022X 2 NUT, LOCK ナット ロック MRZ25X1.5P OT
41 N4045A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X005 ｸﾎﾞﾐｻｷ FE
42 SAM6802 1 MOTOR, AC SERVO モータ ＡＣサーボ OT
43 H5342A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
44 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
46 K2010A 32 CAP キャップ C08 OT
47 H42175 1 BEARING ベアリング 7005ATYNDBLP5 OT
48 H41830 1 BEARING ベアリング 6005ZZP5 OT
50 DNSX1391 1 BLOCK ブロック FE
51 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
52 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
53 Y30863 1 UNION, HALF ユニオン ハーフ KQ2S04-M6 OT
54 N20371 1 NIPPLE ニップル NGA-610T(M6XP1.0) OT
55 T2062A 1 TUBE チューブ TU0425B-20 OT 0.5m
56 H1145A 2 BAND, PIPE バンド パイプ PZ-14 OT
56.1 K5208A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
57 Y30770 1 UNION, ELBOW ユニオン エル
ボ
KQ2L04-M6 OT
140
PTS-XP143E-08JE
This page intentionally blank.
141
PTS-XP143E-08JE

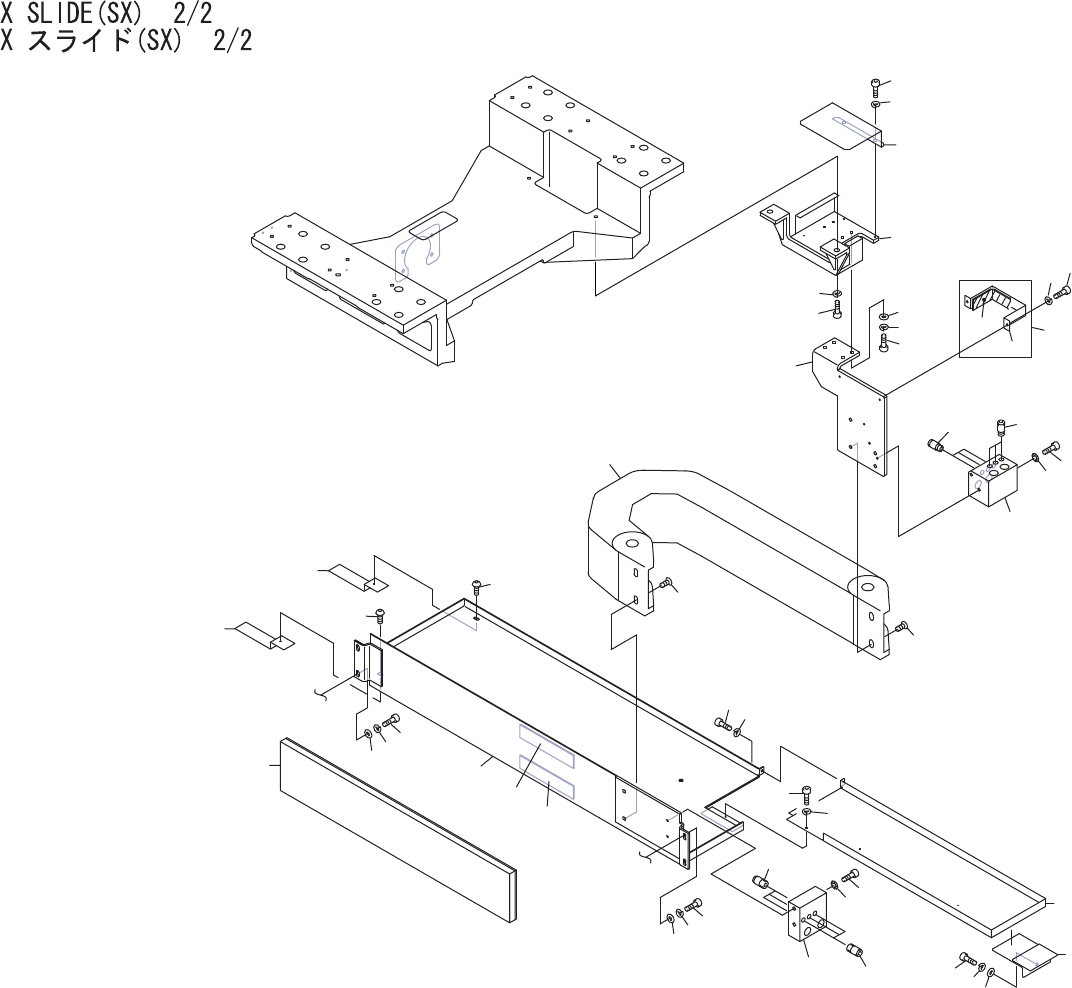

A
10
4
1
3
2
9
12
13
8
7
19
19.1
41
22
20
6
5
11
14
15
29
38
37
25
24
30
31
33
34
35
36
16
18
17
23
28
27
28
27
39
19.1
33
34
35
40
40
40
40
42
43
44
45
46
47
47
