PTS-XP143E-08JE

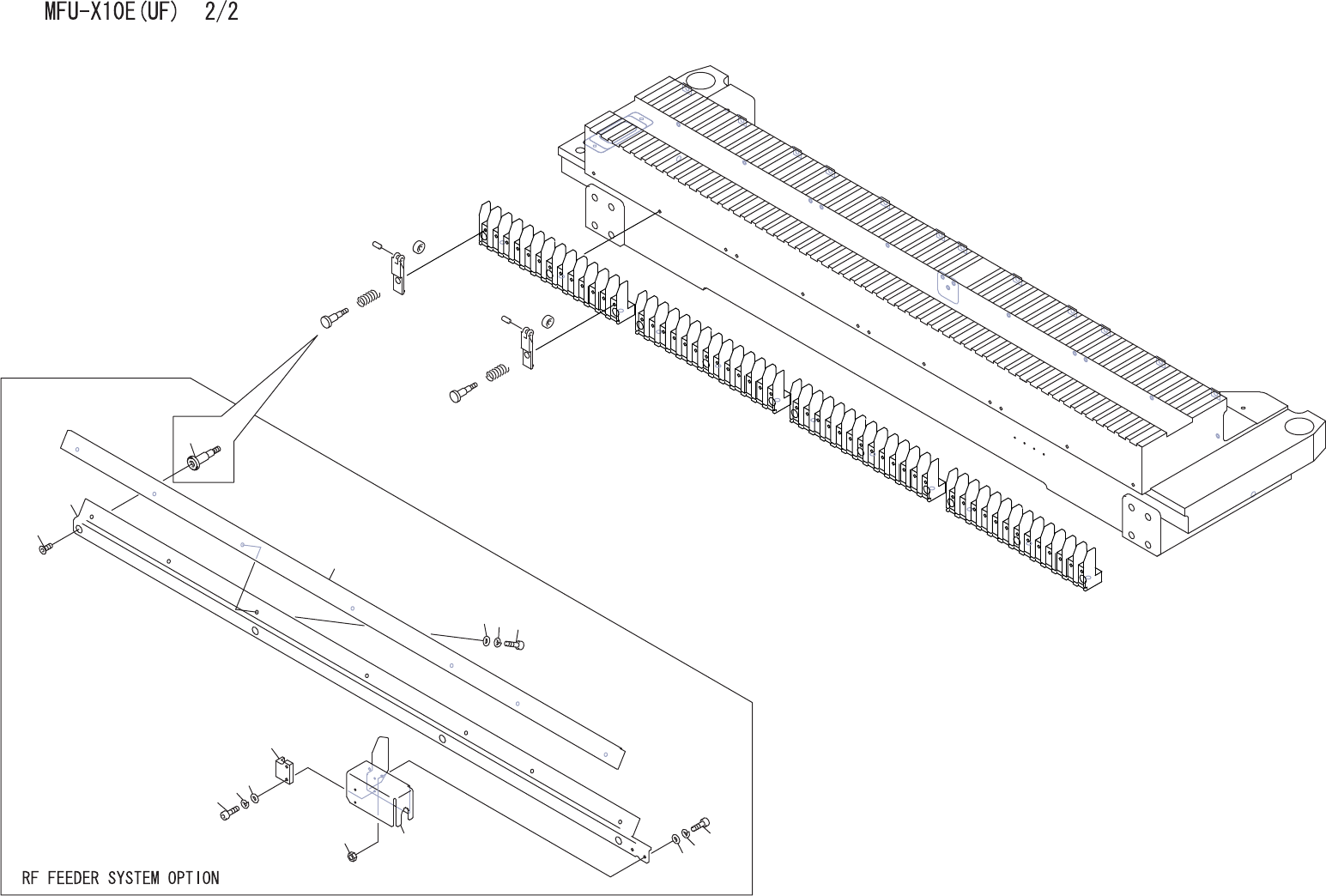

MFU-X10E(UF) 2/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GFUF0110 1 BOX ＢＯＸ FE NOTE.1
2 H5275A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE NOTE.1
3 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE NOTE.1
4 W1040A 2 WASHER, FLAT ワッシャ　平 3M/MX0.5X7(1W-3) FE NOTE.1
5 N1076A 2 NUT, HEX ナット　六角 M 3 P=0.5 FE NOTE.1
6 GFUF0120 1 PLATE プレート PL NOTE.1
7 H5276A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X010 FE NOTE.1
8 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE NOTE.1
9 W1040A 2 WASHER, FLAT ワッシャ　平 3M/MX0.5X7(1W-3) FE NOTE.1
10 GFUF0140 4 BOLT ボルト FE NOTE.1
11 GFUF0150 1 BKT ＢＫＴ FE NOTE.1
12 K5359M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X012 FE NOTE.1
13 A10376 1 ANTENNA アンテナ 94B248 XP1ﾖｳ RFｱﾝﾃﾅｷｯﾄ OT NOTE.1
14 H5274A 7 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE NOTE.1
15 W1021A 7 WASHER, LOCK ワッシャ　スプリング 3M/M FE NOTE.1
16 W1040A 7 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE NOTE.1
NOTE.1：RF FEEDER SYSTEM OPTION
：RFフィーダシステムオプション
167
PTS-XP143E-08JE
Front light
Side light
DETAIL A11
A
XP-141E
XP-141E
XP-241E
XP-341E
XP-142E
XP-143E
XP-241E
XP-341E
XP-242E
XP-243E
ADEPJ8103NOZZLE BOX
Nozzle Box
ADEPJ8163GAUGE MASTER
Vision processing color test jig
ADNPJ8103NOZZLE BOX
Nozzle Box
ADEPJ8303NOZZLE BOX
Nozzle Box
A1 A2 A3 A4
A5
XP-241E
XP-341E
ADEAJ3031GLASS CHIP
A9
A6 A7 A8
A10
Nozzle center calibration jig
AWPJ8040 x2TOOL
7
7-inch reel feeder removal tool
XP-141E
XP-142E
XP-143E
DEPJ0113
DEPJ0062
H3046E
XP-142E
XP-242E
XP-143E
XP-243E
ADNPJ8030GAUGE MASTER
Vision processing color test jig
ADNPJ8040
DNPJ0380
H3046E
XP-242E
XP-243E
ADNAJ8310GLASS CHIP
Nozzle center calibration jig
XP-142E
DNPJ0450 x5TABLE
Gauge holder
XP-143E
DNPJ0520 x5TABLE
Gauge holder
XP-243E
GAUGE AGFPJ8100
Nozzle internal diameter check jig
A11
XP-143E
