FEEDER SET JIG(WPJ) リールセット台(WPJ) AWPJ9022 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 WPJ0681 1 BASE ベース FE 2 WPJ0690 1 PLATE, REFERENCE プレート 基準 FE 3 WPJ0700 1…
172
PTS-XP143E-08JE
FEEDER SET JIG(WPJ)
リールセット台(WPJ) AWPJ9022
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 WPJ0681 1 BASE ベース FE
2 WPJ0690 1 PLATE, REFERENCE プレート 基準 FE
3 WPJ0700 1 PLATE, REFERENCE プレート 基準 FE
4 WPJ0710 1 CLAMPER クランパ FE
5 WPJ0722 1 GUIDE, HOLDER ガイド 受け FE
6 WSD0014 2 CLAMPER クランパ FE
7 WSD0641 2 BOLT ボルト FE
8 WSD0652 2 SPRING スプリング FE
9 H4435T 2 BEARING, MINIATURE ベアリング ミニチュア DDL-1150ZZ FE
10 R5025T 2 ROLLER, NEEDLE ローラ ニードル ﾟ5X10 FE
11 W1013A 2 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
12 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
13 W1011A 12 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
14 H5321A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
15 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
16 H5289A 12 BOLT, HEX SOCKET
ボ
ルト 六角穴 M04X012 FE
173
PTS-XP143E-08JE

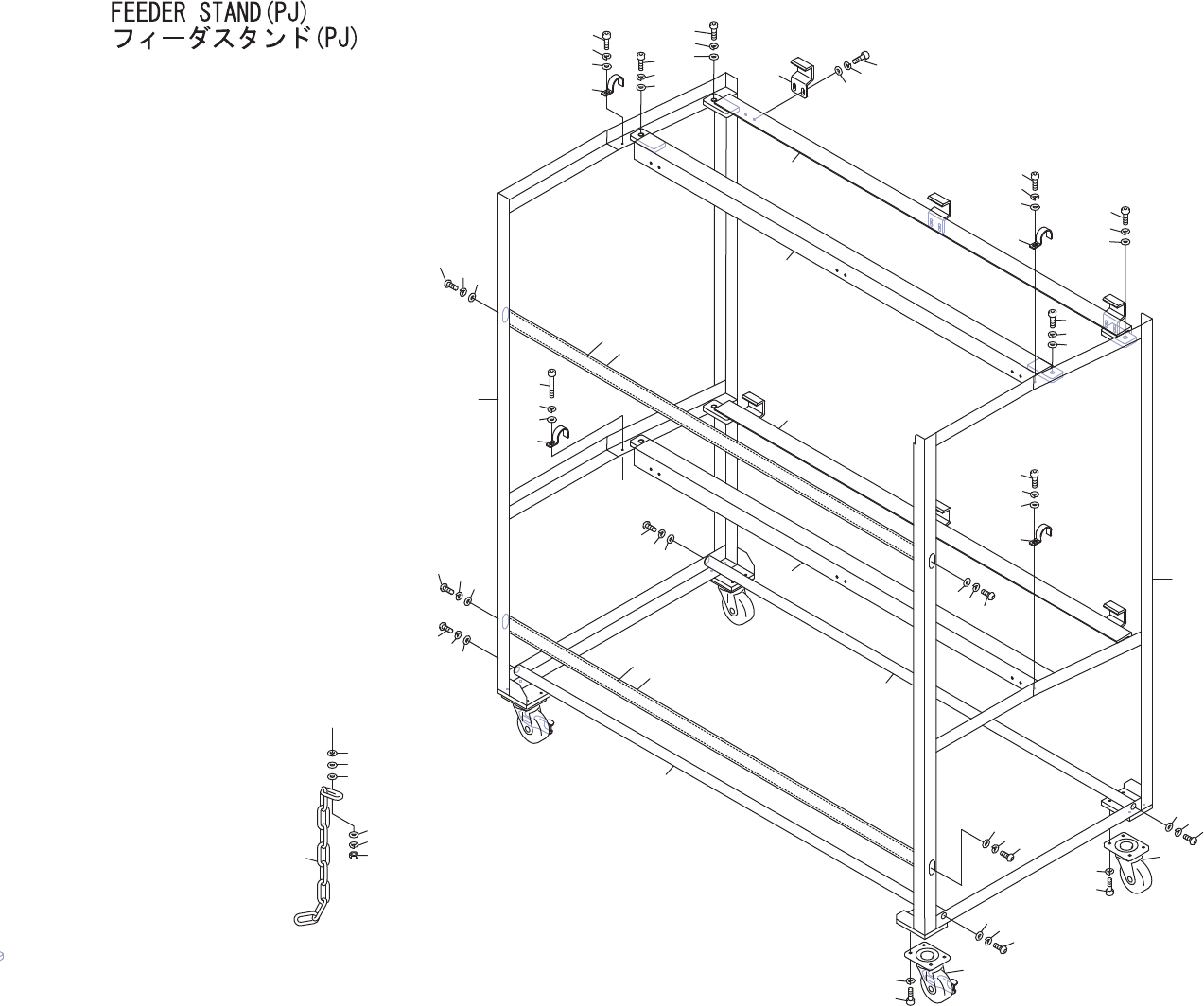

BB
BB
A
18
20
19
21
22
23
18
20
19
18
20
19
24
25
26
18
20
19
18
20
19
18
20
19
27
18
20
19
18
20
19
4
5
6
4
5
6
4
5
6
11
12
13
14
11
12
13
14
11
12
13
14
33
31
32
16
17
16
17
3
3
1
2
3
16
16
3
8
7
9
10
4
5
6
15
15
15
11
28
29
30
ADNPJ8111
