BODY(AB) 1/4
本体(AB) 1/4
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
46 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
47 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
48 GFAB1110 1 BKT ＢＫＴ FE
49 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
50 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
51 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
52 GFAB1120 1 BKT ＢＫＴ FE
53 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
54 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
55 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
56 GFAB1130 1 BKT ＢＫＴ FE
57 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
58 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
59 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
60 GFAB1140 8 NUT ナット FE
61 K5209A 24 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
62 T2123S 8 HINGE 蝶番 TH-TM-15 FE
63 K5357M 24 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
NOTE.1：Not required when using devices only on one side.
：片側デバイス仕様時には不要となります。
20
PTS-XP143E-08JE
This page intentionally blank.
21
PTS-XP143E-08JE

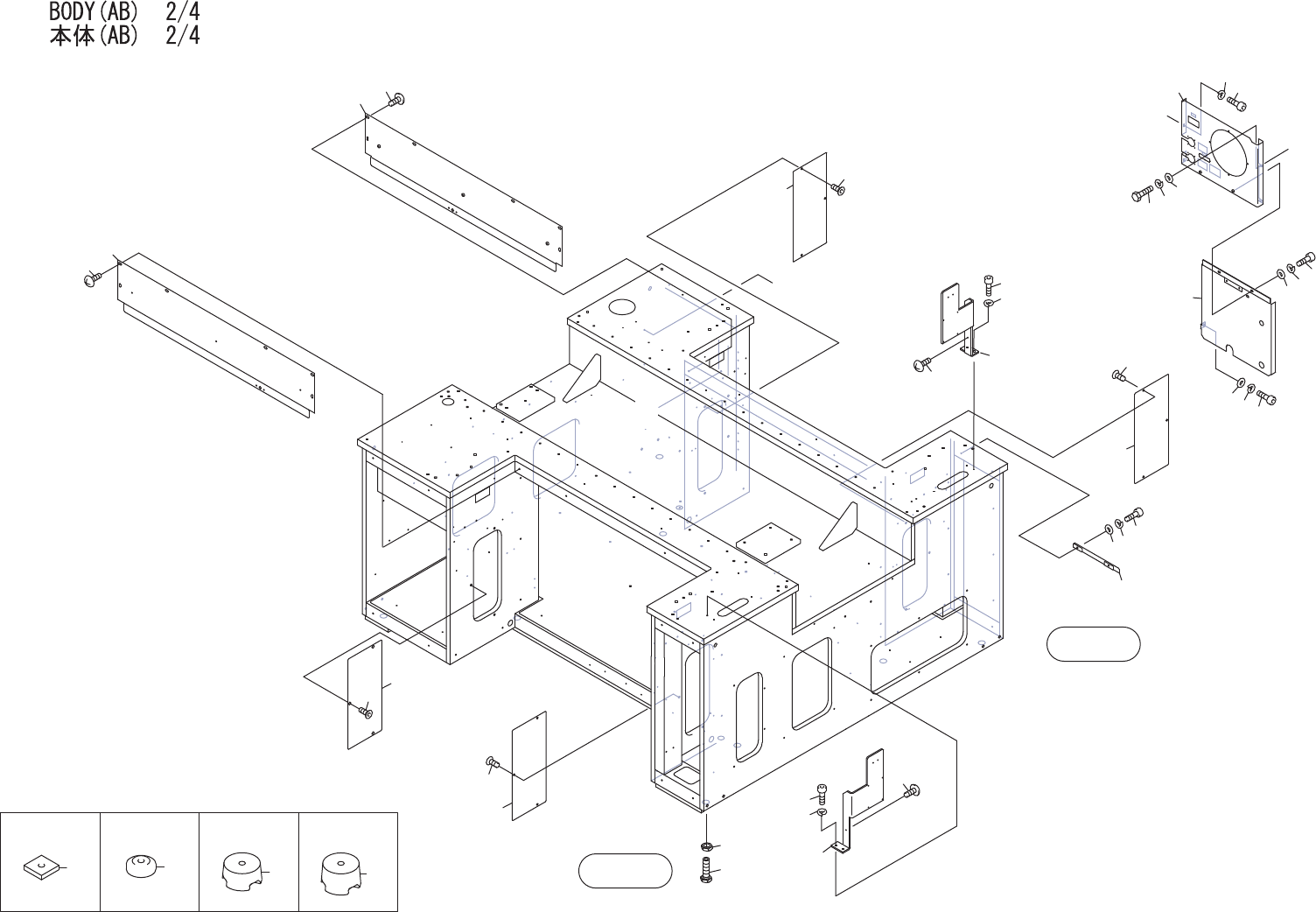

A
SIDE2
SIDE1
BB
AA
BB
H=900mm H=912mm H=950mm H=962mm
H=965mm
AA
5
5
6
6
5
6
5
6
7
8
9
10
1
4
3
12
2
13
17
16
15
14
16
17
19
23
22
21
22
20
42
46
44
43
48
47
45
49
24
26
25
27
11
22
