BODY(AB) 4/4
本体(AB) 4/4
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
72 DNAB1355 1 BOX, DUST ＢＯＸ ダスト OT SIDE2
73 GFAB1191 1 BKT ＢＫＴ FE SIDE2
74 GFAB1171 1 NUT ナット FE SIDE2
75 S3244R 2 SPACER スペーサ CU-304.5 OT SIDE2
76 H5514C 2 BOLT ボルト SRBS-M3X12 FE SIDE2
77 W1021C 2 WASHER, LOCK ワッシャ スプリング 3M/M ｽﾃﾝﾚｽ FE SIDE2
79 GFAB1182 1 BKT, SENSOR ＢＫＴ センサ FE SIDE2
80 H5515D 2 BOLT ボルト SRBS-M4X12 FE SIDE2
81 W1106M 2 WASHER, LOCK ワッシャ スプリング 4M/M ｽﾃﾝﾚｽ FE SIDE2
82 W1107E 2 WASHER, FLAT ワッシャ 平 M04X012-1 ｽﾃﾝﾚｽ FE SIDE2
83 M1056M 1 MAGNET SW マグネットＳＷ XCS-DMC7902 OT SIDE2, SET
84 H5513B 2 BOLT ボルト SRBS-M3X6 FE SIDE2
85 H5514C 2 BOLT ボルト SRBS-M3X12 FE SIDE2
86 GFAB1211 1 NUT ナット FE SIDE2
NOTE.1：Not required when using a fixed device table and no waste tape processing unit is installed.
：固定デバイステーブル、残テープ処理ユニット無し仕様時には不要となります。
NOTE.2：SIDE2 parts are not required when using devices only on one side.
：SIDE2 部品は片側デバイス仕様時には不要となります。
28
PTS-XP143E-08JE
This page intentionally blank.
29
PTS-XP143E-08JE

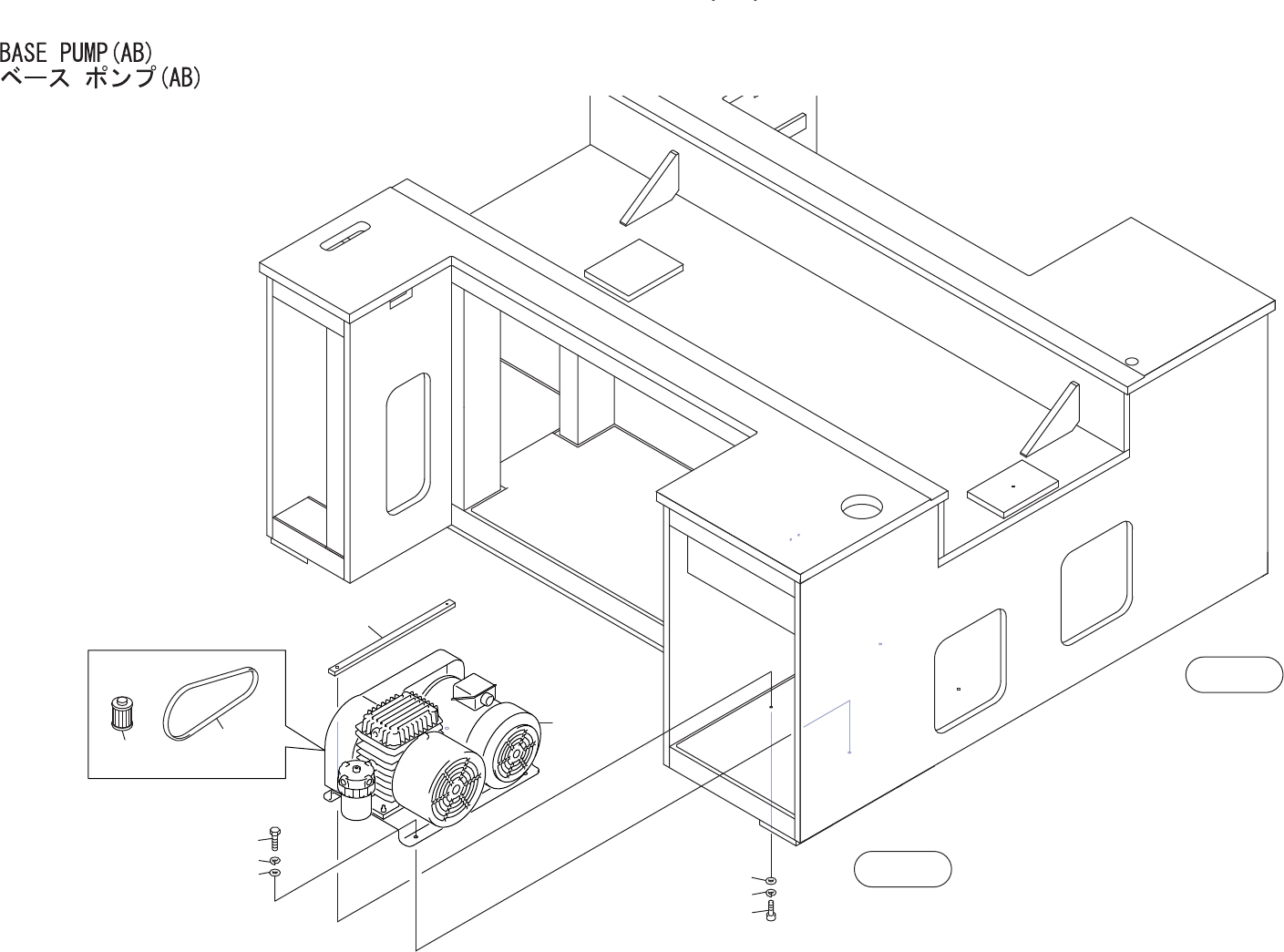

A
SIDE2
SIDE1
6
7
8
2
1
5
4
3
1.1
1.2
ADNAB9070
