XP143 PATRS LIST 08 - 第90页
A D D Ref.1/3 H H Ref.2/ 1, 2 3 4 5 6.1 7 7 9 10 11 9 10 11 12 12 12 12 6.3 6.2 13 14 15 90 PTS-XP143E-08JE
NAC(OPTION)(PM) 2/3 (Reverse flow)
NAC(オプション)(PM) 2/3 (逆流れ)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
85 GFPM2580 1 COVER, PROTECTIVE カバー 保護 FE
87 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
88 GFPM1740 1 COVER, PROTECTIVE カバー 保護 FE
88.1 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
88.2 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
89 GFPM2131 1 BKT, WIRING ＢＫＴ 配線 FE
90 H5164A 2 BOLT, HEX ボルト 六角 M03X008 FE
91 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
92 A1040Y 1 AMPLIFIER アンプ F2R-02 OT
92.1 T2209L 1 TUBE チューブ CP-N-4-6-10 OT 0.06m
93 S40518 1 SENSOR, FIBER センサ ファイバ FTSV82BC OT
94 N4016A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M02X002 ｸﾎﾞﾐｻｷ FE
95 GFPM1560 4 BOLT, STOPPER ボルト ストッパ FE
96 GFPM1570 2 BOLT, STOPPER ボルト ストッパ FE
97 AGFPM8020 1 LOCATOR 当金 OT
98 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
99 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
100 GFPM2110 1 DOG ドッグ FE
101 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
102 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
103 W1040A 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE
104 Y30824 1 UNION, HALF ユニオン ハーフ KQ2H04-M5 OT
120 GFPM1700 1 JIG, INSPECTION 治具 検査 FE OPTION
89
PTS-XP143E-08JE
A
DD
Ref.1/3
HH
Ref.2/
1,
2
3
4
5
6.1
7
7
9
10
11
9
10
11
12
12
12
12
6.3
6.2
13
14
15
90
PTS-XP143E-08JE

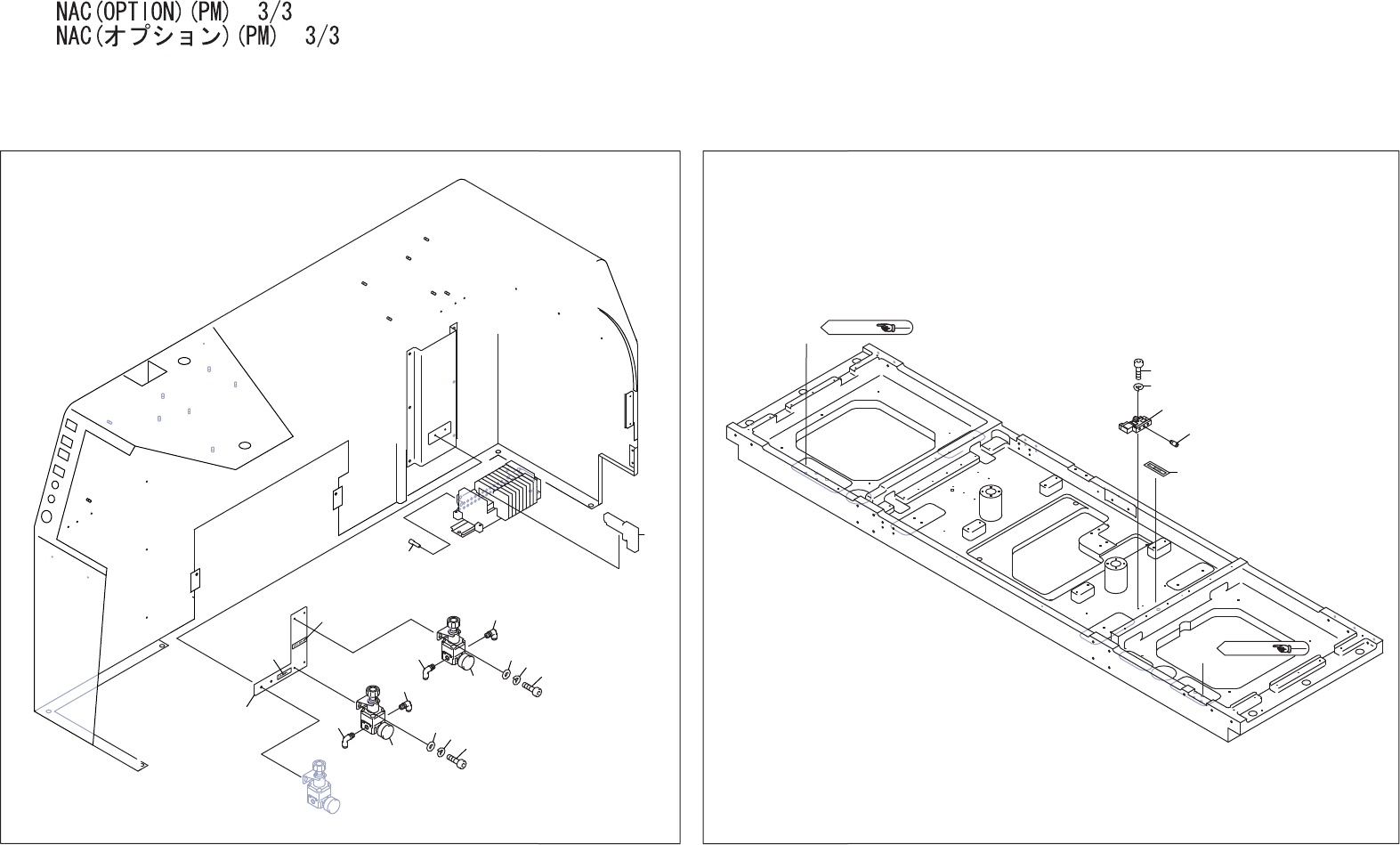

NAC(OPTION)(PM) 3/3
NAC(オプション)(PM) 3/3
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H1124N 1 VALVE, SOL バルブ ＳＯＬ VQZ115R-5LO-C4-PR OT
2 K5005B 1 CONNECTOR コネクタ AXT661-14A-6 OT
3 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
4 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
5 Y3086W 3 UNION, HALF ユニオン ハーフ KQ2S04-M5 OT
6.1 GFPM2171 1 BKT, VALVE ＢＫＴ バルブ FE
6.2 GFPM2190 1 NAMEPLATE, PRESSURE 銘板 圧力 PL
6.3 GFPM2200 1 NAMEPLATE, PRESSURE 銘板 圧力 PL
7 H1031G 2 VALVE, PRESSURE REDUCING バルブ 減圧 IR1010-01BG-R OT
9 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
10 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
12 Y3077S 4 UNION, ELBOW ユニオン エルボ KQ2L04-01S OT
13 H1332A 1 VALVE バルブ VQ1201-5 DC24V OT
14 H3145L 1 PLUG プラグ KQ2P-06 OT
15 GFPM2180 1 NAMEPLATE 銘板 OT
91
PTS-XP143E-08JE
