第 4 章 桌面
图
4-2-33
[设备信息的保存] 对话框（正常退出）
完成设备信息保存后，出现如上画面。
按 按钮，关闭设备信息保存对话框。
4-26
第 4 章 桌面
4-2-1-11 保存图像数据
操作方法 1：选择菜单的 [文件 (F)] → [保存图像数据..]
本功能用于把下列图像保存到 FD 软盘、或闪存，包括在生产中按下 Ctrl + F12 键时取出的错
误图像文件，图像识别出错暂停时详细对话框输出的错误图像文件。

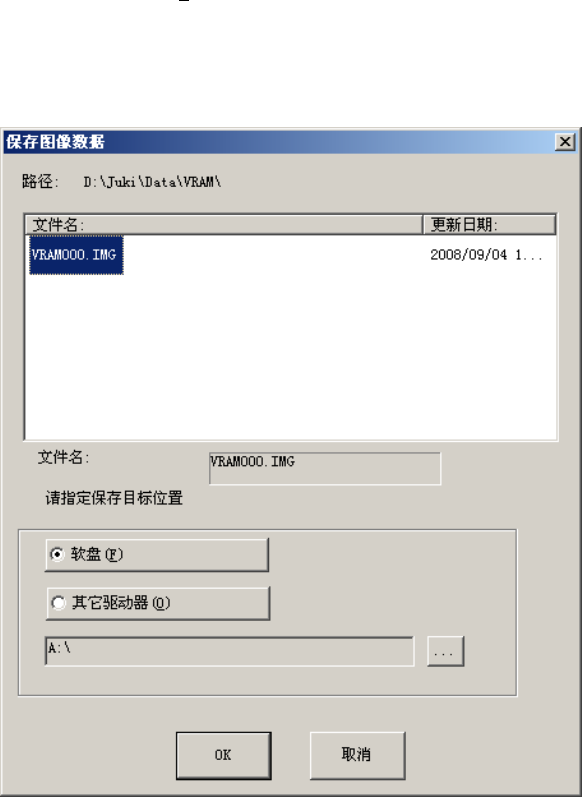

图
4-2-34
[把图像数据保存到软盘上] 对话框
选择保存目标，按[OK]按钮，把图像数据保存到软盘里。保存后，对话框自动关闭。
按[取消]按钮，不保存图像数据，关闭对话框。
* 软盘的容量不足时会出现提示。请更换容量充足的软盘，再保存一次。
若图像文件的容量超过软盘的容量时，需把文件分开存到几张软盘里。此种情况下会有提示，
请按照指示更换软盘。
4-27
第 4 章 桌面
4-2-1-12 硬件安全拆卸
操作方法 1：选择菜单「文件(F)」→「硬件安全拆卸...」
启动 Windows XP 标准功能的安全删除硬件。
图
4-2-35
安全删除硬件对话框
注意
．在接通电源的状态下，要取下 USB 设备时，请务必在安全删除硬件对话框中停止功
能后再取下。（生产过程中请勿连接 USB 设备。）
另外，请在自身负责的范围内使用 USB 设备。
4-2-1-13 退出
操作方法 1：选择菜单［文件 (F)］→［退出 (X)］
操作方法 2：按下命令按钮 。
退出系统后，执行 Windows XP 关机处理。
详情请参见「4-1 系统的启动和退出」。
4-28
