第 4 章 桌面
4-3-2 停电后的恢复处理（接通电源）
启动系统时，检查是否有停电时的保存文件，如果存在文件，会显示确认对话框。
4-3-2-1 检查出有停电对策的备份文件时的显示

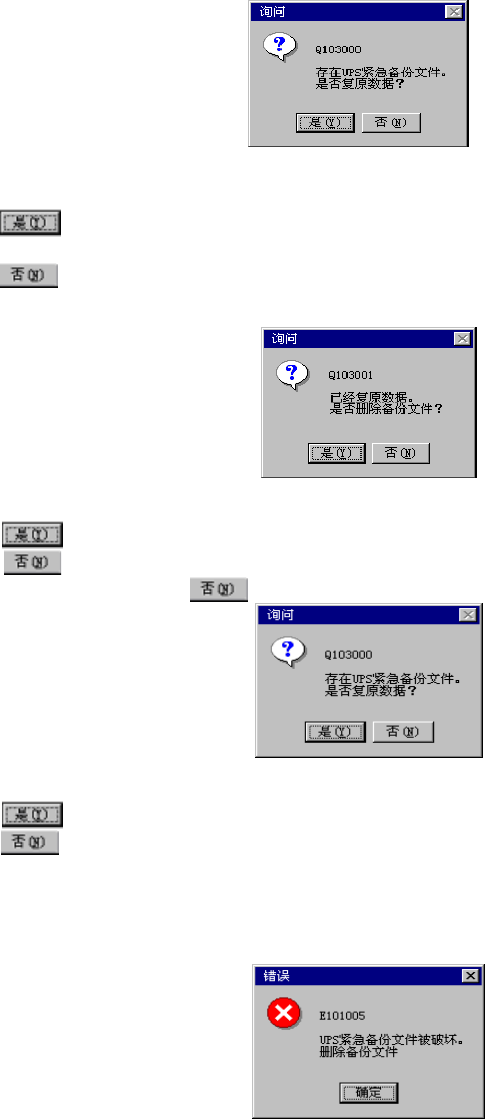

系统启动后检查出有备份文件时，显示下列对话框。
图
4-3-6
检查出有备份文件
单击 ：复原生产程序、生产管理等信息，恢复到电源发生异常之前的状态。
单击
：不进行复原处理。
完成复原处理后，显示下列对话框：
图
4-3-7
复原处理
单击
：删除备份数据。
单击
：不删除备份数据。（下次启动时，会再次显示询问是否复原的对话框。）
对询问是否要复原，选择
时，又会显示下列询问：
图
4-3-8
删除备份数据
单击
：删除备份数据。
单击
：不删除备份数据。（下次启动时，会再次显示询问是否复原的对话框。）
当系统启动后检查出备份文件异常时，显示下列提示。
此时，将不进行复原处理，删除可能损坏的备份数据。
图
4-3-9
删除备份文件
4-45
第 4 章 桌面
4-4 接通电源时吸嘴安装异常
接通电源时，因贴片头上已安装吸嘴、或因交换吸嘴动作出错等原因，有时贴片头安装的吸
嘴信息（主机内部信息）与实际贴片头安装的吸嘴情况不一致。遇此情况时，应采取下列措
施。
4-4-1 半自动方式归还吸嘴
按下操作面板上的<ORIGIN>开关使全轴返回原点动作完成后，在返回原点画面的下部会显示[检
查 Head 上的吸嘴]信息。
在[机器内部管理的每个贴片头有无吸嘴] 与[实际贴片头有无安装吸嘴]的信息不一致时，进行
此项处理。
图
4-4-1
检查激光脏污时显示的画面（返回原点）
● 检查 Head 上的吸嘴状况
执行上述检查后，如“机械内部管理的每个贴片头有无吸嘴”与“实际贴片头有无安装吸嘴” 的
吸嘴信息不一致时，将显示下列画面。
图
4-4-2
贴片头上有无吸嘴状况画面
可在此画面上进行操作，把贴片头所带的吸嘴归还到 ATC。
检查中显示
4-46
第 4 章 桌面
● 把吸嘴归还到 ATC 的操作方法，有「半自动归还」和「手动归还」两种。
「半自动归还方式」：按下［半自动归还］按钮，即可执行。
「手动归 还方式」：操作［XY 移动］按钮、［Z 移动］按钮、［开 ATC］按钮、［闭 ATC］按钮，
把吸嘴移动到操作员容易用手取下的位置，从贴片头上摘下吸嘴放回 ATC。
4-4-1-1 半自动归还方式
画面上没有显示激光脏污信息时，可执行[半自动归还方式]。
步骤 1：在[Head 上的吸嘴状况] 画面上，按下［半自动归还］ 。
步骤 2：显示是否[运行]的询问画面。
步骤 3：按下［运行］按钮后，开始运行半自动归还吸嘴。
图
4-4-3
选择半自动运行画面
按下[运行] 按钮后，轴开始移动。选择该按钮之前，必须确认设备内部
没有人正在作业。此外，为了防止人身伤害，机器在运行时切勿把手伸入
到设备内部，脸和头也不要靠近设备。
检查 ATC 中有无吸嘴，要用 HMS 来检查。
当机器设置中 HMS 设置为不能使用时，要使用没有安装吸嘴的贴片头，逐个取出 ATC 的吸嘴来
检查有无吸嘴。
通常情况下，吸嘴可自动归还。
但当机器设置中 HMS 设置为不能使用时，因为需要有未安装吸嘴的空贴片头，若是全部贴片头
都已安装吸嘴，在自动归还前只需询问一个贴片头的 ATC 归还位置。请指定没有安装吸嘴的 ATC
位置。
图
4-4-4
确认归还吸嘴位置画面
警告
