第 4 章 桌面
4-6 取出基板画面
当生产过程中按下紧急停止开关时，可能出现基板停留在中央缓冲(中央传送带)、生产异常结
束的情况。现就如何取出基板的步骤说明如下。
4-6-1 解除基板固定
解除紧急停止开关。通过手动控制(或生产简易准备
*1

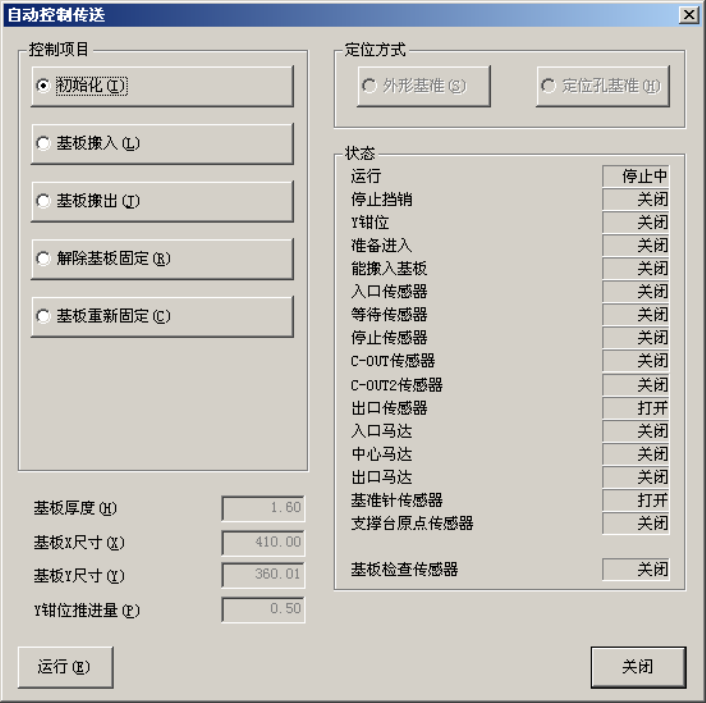

)，选择下列 [自动控制传送] 画面。
先按[解除基板固定]按钮，释放基板，然后用手将台架推到传送位置，把基板推到出口缓冲（出
口传送带）附近后取出。
图
4-6-1
基板自动控制传送画面
*1 [解除基板固定]按钮，在[生产支援] 菜单的简易准备中也有。
4-51
第 4 章 桌面
4-6-2 在基板残留状态下返回原点时

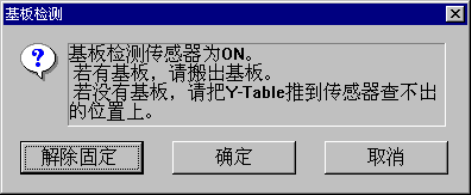

在未取出残留基板的状态下，按下返回原点开关时，会显示下列提示。
图
4-6-2
返回原点前基板传感器检测画面
基板停留在中央缓冲（中央传送带）时，请取出基板之后，再按下[确定]按钮。
若没有基板而显示上述提示时，请用手将 Y 台推到传感器检测不出的位置。
按下[确定] 按钮之后，再确认一下基板检测传感器，如果为 OFF，则会出现返回原点的对话框。
[图 4-6-2 返回原点前基板传感器检测画面]的[解除基板固定]按 钮 ，与 [图 4-6-1 基板自动控制
传送画面]上的[解除基板固定]按钮的功能相同。
在第一次接通电源后，启动伺服时，不显示这个按钮。
注 1）用户组为[操作员]级别时，不能执行手动控制以及简易准备功能。请采用[图 4-6-2 返回
原点前基板传感器检测画面 ]上的[解除基板固定]方法。
注 2）基板检测传感器对贴片头及 Y 台轴上的前侧盖也有反应。
在此情况下，可手动将贴片头位置及 Y 台位置移动到传感器检测不到的位置后，执行原点返回。
4-52
第 5 章 编辑程序
5
编辑程序

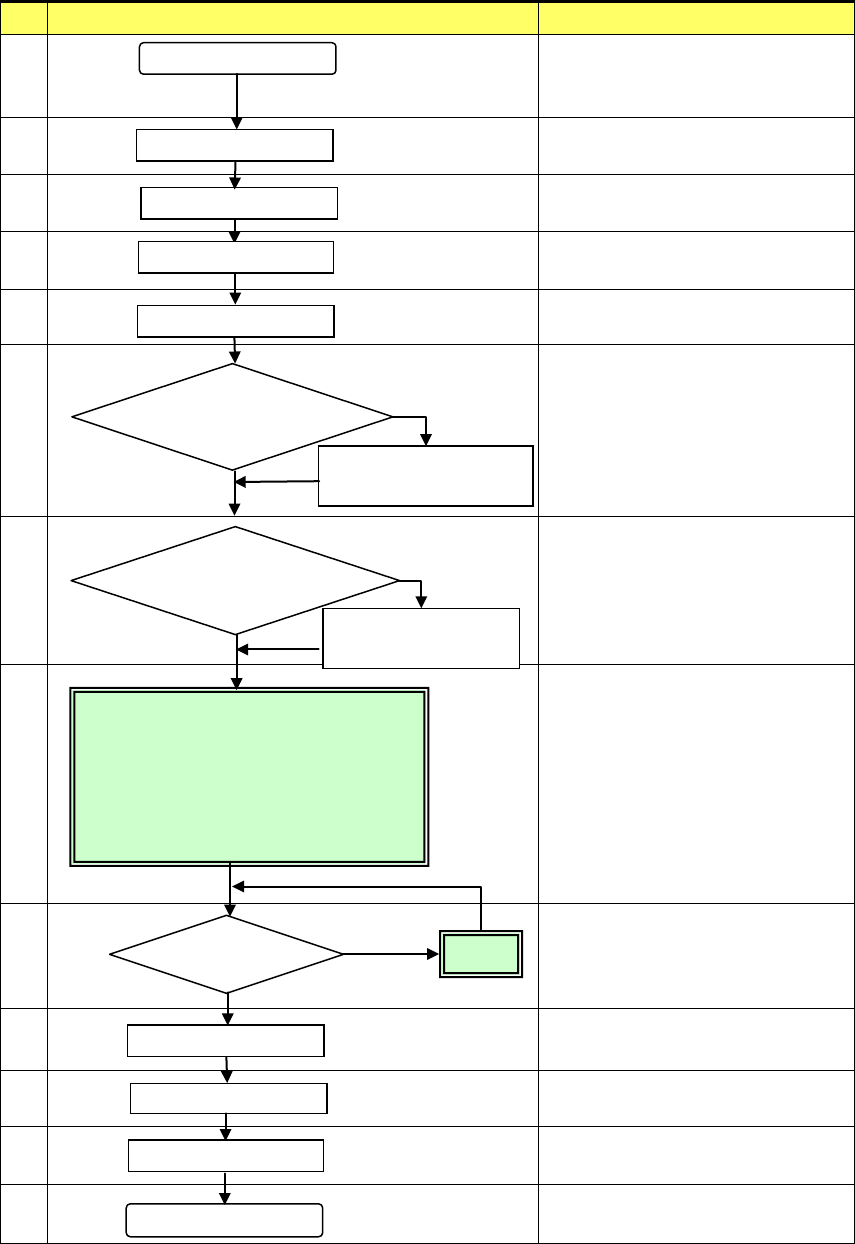

5-1 流程图
本章在对 No8 进行说明的同时，也将对 No9 的“修正”部分予以说明。
No
流程图 说 明
1
进行日常检查。确认主空气压力
(0.50MPa)，检查 ATC 周围状况
等。
2
3
启动前，确认设备内是否有异物
等。
4
在节假日后或寒冷地带使用前，
需要进行预热(10 分钟左右)。
5
6
在日常检查中或在设置基板、清
洁吸嘴、改变基准销位置后，如
果改变了机器的初始设置时，请
重新进行“机器设置”。
(参见“第 9 章 机器设置”)
7 参见“第 6 章 编辑辅助功能”的
数据库项目
8
9
出现贴片位置偏移、定心不准等贴
片情况不正常时，可通过“编辑程
序”修正。但一部分元件数据，可
在“生产”中修正。
10
11
12
13
定期执行
（参见“第 16 章 维护”）
电源ON
设备检查
返回原点
机器设置状况的
变更
在“机器设置”上设
定变更部分
制作元件数据库
用“数据库”来制作
元件数据
确认贴片
有贴片错误时
生产
日常检查
退出生产
电源OFF
无贴片错误时
必要时
必要时
不必时
不必时
修正
＜生产程序的制作、编辑＞
●基板数据
●贴片数据
●元件数据
●吸取数据
预热
设置基板
5-1
