第 5 章 编辑程序
5-3 制作生产程序
生产基板时需要制作生产程序数据。制作和编辑生产程序数据时，要启动「编辑程序」。
制作、编辑生产程序数据，即要启动「编辑程序」、输入各数据。「编辑程序」启动后，即显示
「打开」画面。选定编辑文件后，选择「打开」。新建文件时，请选择［取消］键。
即显示如下画面。
图
5-3-1
启动后的画面
编辑程序启动后，标题栏上会显示所读入的程序名，状态栏上会显示基板 ID。新建时程序名为
UNTITLED，基板 ID 则显示空白。
生产程序名
基板 ID
5-4
第 5 章 编辑程序
5-3-1 记录条
① 记录条的位置
记录条的显示位置在水平滚屏条左侧。

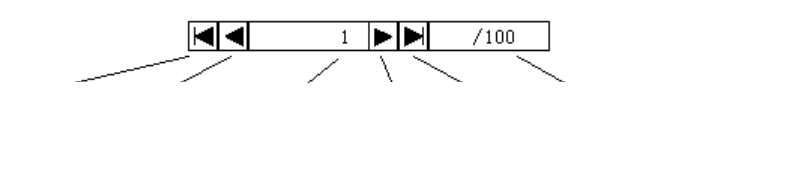

图
5-3-2
记录条
② 记录条的功能
在列表画面中，要上下移动光标时使用[PREV 上一个]、或 [NEXT 下一个]按钮。单击[开头]按钮、
[最后]按钮、[直接输入记录号]，与跳至开头、最后、指定任意位置的功能相同。
在表格画面上，[PREV]和[NEXT]按钮的动作与[PageUp][PageDown]键功能相同。在[开头]按钮、
[最后]按钮、直接输入[记录号]，与跳至开头、最后、指定任意位置功能相同。
③ 对直接输入的数值进行确认
直接输入记录号时，按[Enter]键后，可更新显示的画面。
直接输入记录号后（在按下[Enter]键之前），按其他按钮（[开头]、[最后]、[PREV]、[NEXT]）
时，最后按的按钮动作将最优先执行。
④ 用键盘操作
不能通过键盘操作把焦点移动到记录条上。
⑤ 记录条显示画面
基板数据（电路配置）、贴片数据、基准领域、元件数据（列表/表格）、吸取数据（列表/表格）。
开头按钮
记录号
上一个按钮
下一个按钮
最后按钮
记录总数
5-5
第 5 章 编辑程序
5-3-2 各控制键及鼠标的操作
① 编辑区
按[Enter]键、[TAB]键/[Shift]+[TAB]键、或按下鼠标左键单击其他控制（窗口），为确定编辑
区里输入的结果。
② 组合框（下拉菜单）
按[F4]键，或按鼠标左键单击[▼]或编辑区时，便会弹出下拉菜单。在下拉菜单里可用箭头键上
下移动。
焦点在下拉菜单里时，可用上下键变更项目。
按[Enter]键、[TAB]键/[Shift]+[TAB]键，或按下鼠标左键单击其他控制（窗口）时为确定所选
项目。
按[Esc]键关闭下拉菜单，取消选择。
组合框和下拉菜单表面相似，但组合框可在编辑区里输入数据，下拉菜单则只能从列表中选择。
③ 弹出菜单
按[F2]键，或单击鼠标右键，打开弹出菜单。
在列表中移动、确定选择、取消等，与组合框（下拉菜单）相同。
④ 单选框
按箭头键在单选项间移动。
要选择单选项时，请单击鼠标左键。
⑤ 复选框
按[空格]键或鼠标左键，使复选框状态反转。
⑥ 在各种控制选项间切换
按[TAB]键/[Shift]+[TAB]键移动，或按鼠标左键单击相应控制选项，在各控制选项间移动。
