第 5 章 编辑程序
5-3-10 扩展名
从文件名的扩展名，可知该文件的作用。
扩展名由系统自动附加。
生产程序文件的扩展名种类如下。
表
5-3-2
生产程序的扩展名
扩展名
用途
E41
用 2010 制作的程序数据。
E42 用 2020 制作的程序数据。
E43
用 2030 制作的程序数据。
E44 用 2040 制作的程序数据。
E45
用 2050、2050R 制作的程序数据。，
E46 用 2060、2055R、2060R 制作的程序数据。
E47 用 2070 制作的程序数据。
E48
用 2080、2080R 制作的程序数据。
E51 用 FX-1/FX-1R 制作的程序数据。
X52
用 FX-2 制作的程序数据。
X01 用 FX-3 制作的程序数据。
E56
用 CX-1 制作的程序数据。
G3C
用 730，730plus 或 730 用的 EPU，730plus 用的 EPU、750 或 750 用的 EPU 制
作的程序数据。
G3G 用 740 或 740 用的 EPU、760 或 760 用的 EPU 制作的程序数据。
G2C 用 710 或 710 用的 EPU 制作的程序数据。
G2G
用 720 或 720 用的 EPU 制作的程序数据。
G2D 用 770 或 770 用的 EPU 制作的程序数据。
G3D 用 775 制作的程序数据。
H7H 用 HLC9.0 以后版本制作的数据。
H71～H77 H7H 优化分配时生成的程序数据，是机器站点生产开始时上传的数据。
H6H 用 HLC8.0 以后版本制作的数据。
H61～H67 H6H 优化分配时生成的程序数据，是机器站点生产开始时上传的数据。
H5H 用 HLC7.0 以后版本制作的数据。
H51～H57 H5H 优化分配时生成的程序数据，是机器站点生产开始时上传的数据。
H4H 用 HLC5.0～6.0 制作的数据。
H41～H47
用 HLC5.0～6.0 优化分配 H4H 时生成的程序数据，是机器站点生产开始时上传
的数据。
G4H 用 HLC Ver4.5 制作的数据。
G41～G47
用 HLC Ver4.5 优化分配 G4H
时生成的程序数据，是机器站点生产开始时上传
的数据。
G3H,G2H
用旧版本 HLC 制作的数据。
G31 ～
G37
用旧版本 HLC 优化分配 G3H 时生成的程序数据，是机器站点生产开始时上传的
数据。
5-10
第 5 章 编辑程序
5-3-11 调整列表画面单元格的宽度
可以在贴片数据等列表画面中调整单元格宽度。
当光标变为十字型时，将光标移至列表最上行（题目行）区域，在单元格和单元格界线附近移
动，光标形状变化时拖拽鼠标，即可调整单元格的宽度。
但元件数据的列表画面中 [元件名]、[元件种类] 等在滚动画面时照常显示的项目，其单元格
的宽度已被固定，不能变更。
5-3-12 列表画面中的分类排序功能
当画面中列的标题栏（项目行）显示 标志时，可双击该标题，以该标题作为排序的关键词，
使列表重新排序。
每双击一次，可按解除排序→升序→降序→解除排序，顺序切换排序状态。
切换排序时，
、 、 及标题状态图形会变动，排序状态也发生相应变化。
• 解除排序状态
读入文件以及执行优化后，所有画面中的排序即被解除。
送料器编排画面中的吸取数据有修改时，吸取列表画面的原分类排序状态即被解除。
• 排序时的编辑命令
在排序状态下，不能使用下列编辑命令。
[剪切]、[删除]、[插入行]、[复制并插入] 、[粘贴矩阵]
需要执行这些命令时，请先解除分类排序的状态。
5-11
第 5 章 编辑程序
5-4 基板数据
基板数据由「基本设置」、「尺寸设置」、「电路配置」三个项目构成。
●
基本设置
：输入基板的基本构成。
●
尺寸设置
：输入基板的详细尺寸。显示项目随「基本设置」中的指定而改变。
●
电路配置
：设置电路位置和角度。只有在「基本设置」中设定了“非矩阵电路板”时，
方可选择。
5-4-1 基本设置
基本设置有七个项目。
请根据生产基板的要求，输入或选择相应项目。
切换基本设置/尺寸设置/电路配置。
切换基板数据／贴片数据/元件数据/吸取数据。

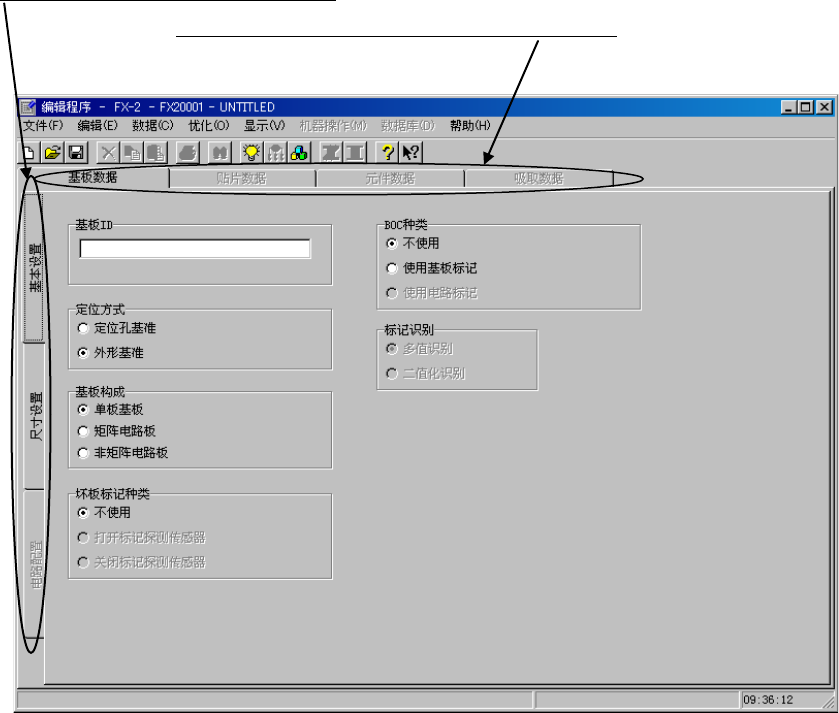

图
5-4-1
启动后的画面
