第 5 章 编辑程序 5-4-2-2 单板基板 图 5-4-2 基板数据 尺寸设置画面 ( 单板基板 ) 1) 基板尺寸 输入基板外形尺寸。 附带有模型基板时， 请连同其尺寸一起输 入。 与传送方向相同的方向为Ｘ， 与传送方向 垂直的方向为Ｙ。 外形尺寸 X 外形尺寸 Y 5- 17
第 5 章 编辑程序
5-4-2 尺寸设置
在 FX-2 的生产程序中，用坐标表示基板上的元件和标记的位置。
这个“基板上的坐标系”的原点称为“
基板原点”
。
*基板原点可以设定在基板上，也可以设定在基板外的任意位置上。
*如果使用 CAD 数据生成贴片数据时，请使用 CAD 数据的原点。
贴片机进行元件贴片时，以
定位孔基准、
或
外形基准
确定基板位置。需要指定确定基板位置的
结构，以及相对于“
基板原点”
的“定位孔位置”和“基板设计偏移量”的值。

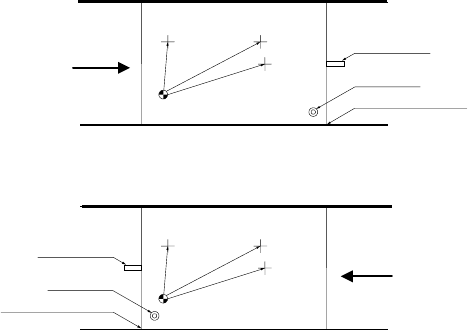

5-4-2-1 不同的基板固定方式，采用不同的基准
因定位孔的基准／外形基准、传送方向、传送基准不同，采用的基准也不同。
基准销的位置，按传送基准、传送方向定义，具体定义参见下图。（定位孔基准）
基板设计端点位置，按传送基准和传送方向定义，具体定义参见下图。（外形基准）
(1) 前面基准
传送方向 从左向右
(2) 前面基准
传送方向 从右向左
传送方向
基板
定位孔销
基板端点
基板位置基准（原点）
传送方向
基板
固定夹
定位孔销
基板端点
基板位置基准（原点）
挡块
挡块
5-16
第 5 章 编辑程序
5-4-2-2 单板基板
图
5-4-2
基板数据 尺寸设置画面(单板基板)
1)
基板尺寸
输入基板外形尺寸。
附带有模型基板时，请连同其尺寸一起输
入。
与传送方向相同的方向为Ｘ，与传送方向
垂直的方向为Ｙ。
外形尺寸 X
外形尺寸 Y
5-17
第 5 章 编辑程序
2)
定位孔位置
输入从基板原点到基准针的位置。
（在基本设置中的定位方式采用外形基准时，没有必要设定定位孔位置。）
因使用 CAD 数据、以特定的原点（CAD 原点、或公司特有的原点）作为基板原点时，请输入
该项特定值（即 CAD 等决定的从基板原点到基准位置的尺寸）。
※在基板原点与基准位置一致的情况下，输入定位孔位置的 X,Y 坐标（0,0）。
3)
基板设计偏移量
输入从基板原点到基板端点的位置。
因使用 CAD 数据、以特定的原点（CAD 原点、或公司特有的原点）作为基板原点时，请输入
该项特定值（即 CAD 等决定的从基板原点到基准位置—基板端点的尺寸）。
传送以前面为基准、基板的传送方向
为左→右时，左图的定位孔就是基准
位置。
基板原点位于基板左下角时，要输入
定位孔位置
X,Y 坐标的值 Xa、Ya
(X,Y
都是正值）。
基板原点
基准位置
基板
Xa
Ya
在传送以前面为基准，基板的
传送方向是左→右时，如果把
基板左下角作为基板位置基准
（基板原点），应输入基板设
计偏移的
X,Y 各自的坐标（Xb
、
0
）値。
Xb 是正值。
基板位置基准
基板端点
基板
Yb=0
Xb
