第 5 章 编辑程序
5-4-2-2 单板基板

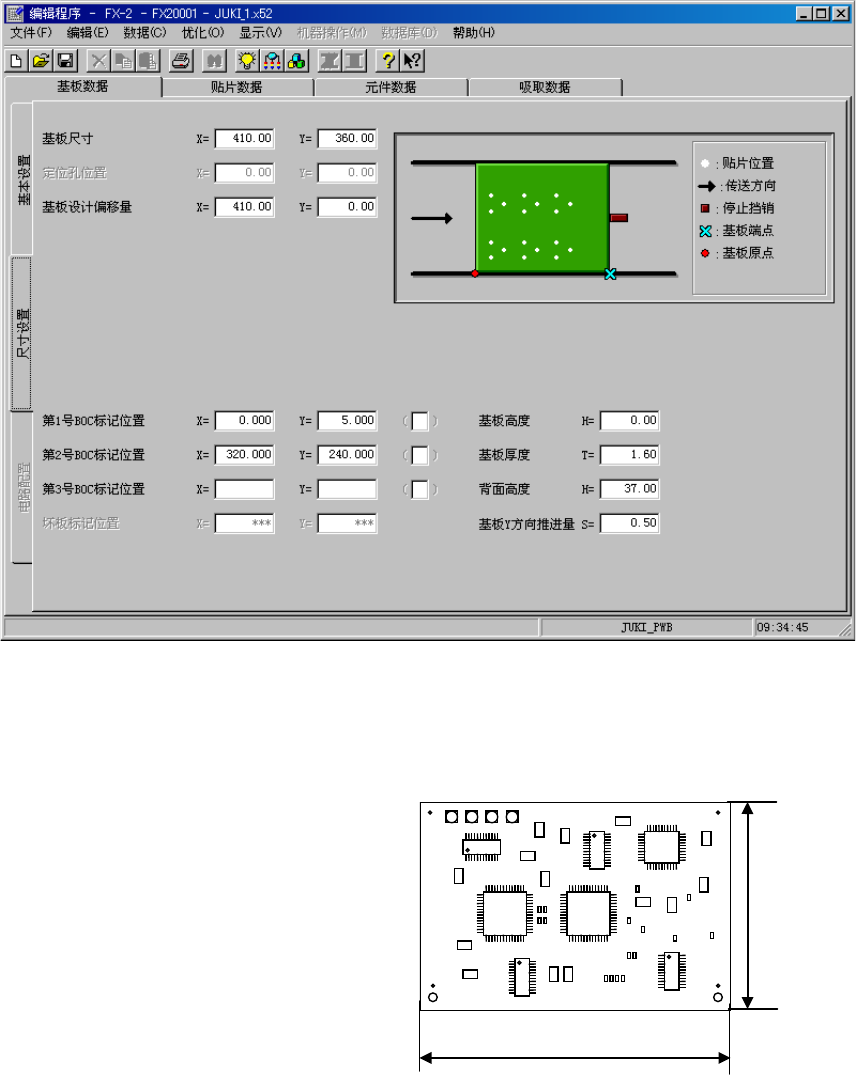

图
5-4-2
基板数据 尺寸设置画面(单板基板)
1)
基板尺寸
输入基板外形尺寸。
附带有模型基板时，请连同其尺寸一起输
入。
与传送方向相同的方向为Ｘ，与传送方向
垂直的方向为Ｙ。
外形尺寸 X
外形尺寸 Y
5-17
第 5 章 编辑程序
2)
定位孔位置
输入从基板原点到基准针的位置。
（在基本设置中的定位方式采用外形基准时，没有必要设定定位孔位置。）
因使用 CAD 数据、以特定的原点（CAD 原点、或公司特有的原点）作为基板原点时，请输入
该项特定值（即 CAD 等决定的从基板原点到基准位置的尺寸）。
※在基板原点与基准位置一致的情况下，输入定位孔位置的 X,Y 坐标（0,0）。
3)
基板设计偏移量
输入从基板原点到基板端点的位置。
因使用 CAD 数据、以特定的原点（CAD 原点、或公司特有的原点）作为基板原点时，请输入
该项特定值（即 CAD 等决定的从基板原点到基准位置—基板端点的尺寸）。

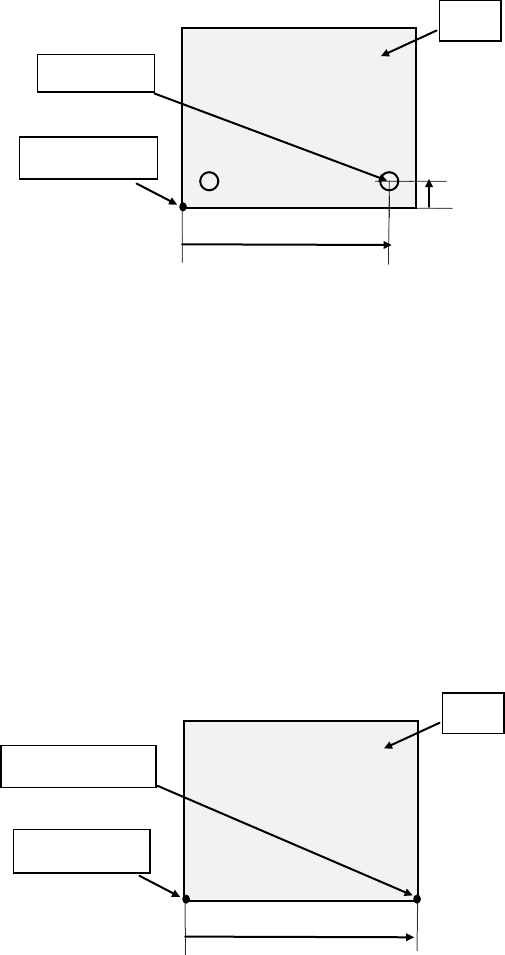

传送以前面为基准、基板的传送方向
为左→右时，左图的定位孔就是基准
位置。
基板原点位于基板左下角时，要输入
定位孔位置
X,Y 坐标的值 Xa、Ya
(X,Y
都是正值）。
基板原点
基准位置
基板
Xa
Ya
在传送以前面为基准，基板的
传送方向是左→右时，如果把
基板左下角作为基板位置基准
（基板原点），应输入基板设
计偏移的
X,Y 各自的坐标（Xb
、
0
）値。
Xb 是正值。
基板位置基准
基板端点
基板
Yb=0
Xb
5-18
第 5 章 编辑程序
通常，基准孔中心位于从基板角开始 X,Y 均为±5mm 的位置。因此，在“定位孔
位置”与基板原点相同的情况下，基板原点和“基板端点”的尺寸差在 X,Y 的
值都是±5mm。
前面为基准，左→右的情况下
基板
定位孔位置（＝基板原点）
5mm
基板端点
例）下面是将左下角定为基板原点（单位 mm）的示例。
①前面基准、左→右
125
5
5
165
②前
面
基准、右→左
125
5
5
165
5mm
基板
外形尺寸 X=165 Y=125
定位孔位置
X=5 Y=5
基板设计偏移量
X=0 Y=0
基板位置基准
基板端点
基板
外形尺寸 X=165 Y=125
定位孔位置
X=160 Y=5
基板设计偏移量
X=165 Y=0
基板位置基准
基板端点
