第 5 章 编辑程序 4) BOC 标记位置 输入从基板原点到各 BOC 标记中心位置的尺寸，进行标记形状的示教。 BOC 标记需要 2 点或 3 点。标记的识别条件，必须要示教。 将光标移动到 （ ） 内， 执行示教。 标记的识别条件如果已示教完成， （ ） 内即显示 “ * ”。 关于示教的方法，请参见“ 6. 1 示教”。 当基本设置中 [BOC 种类 ] 为 [ 不使用 ] 时，则显示浅色。 输入 X,Y 坐标。 选择此处，用 …
第 5 章 编辑程序

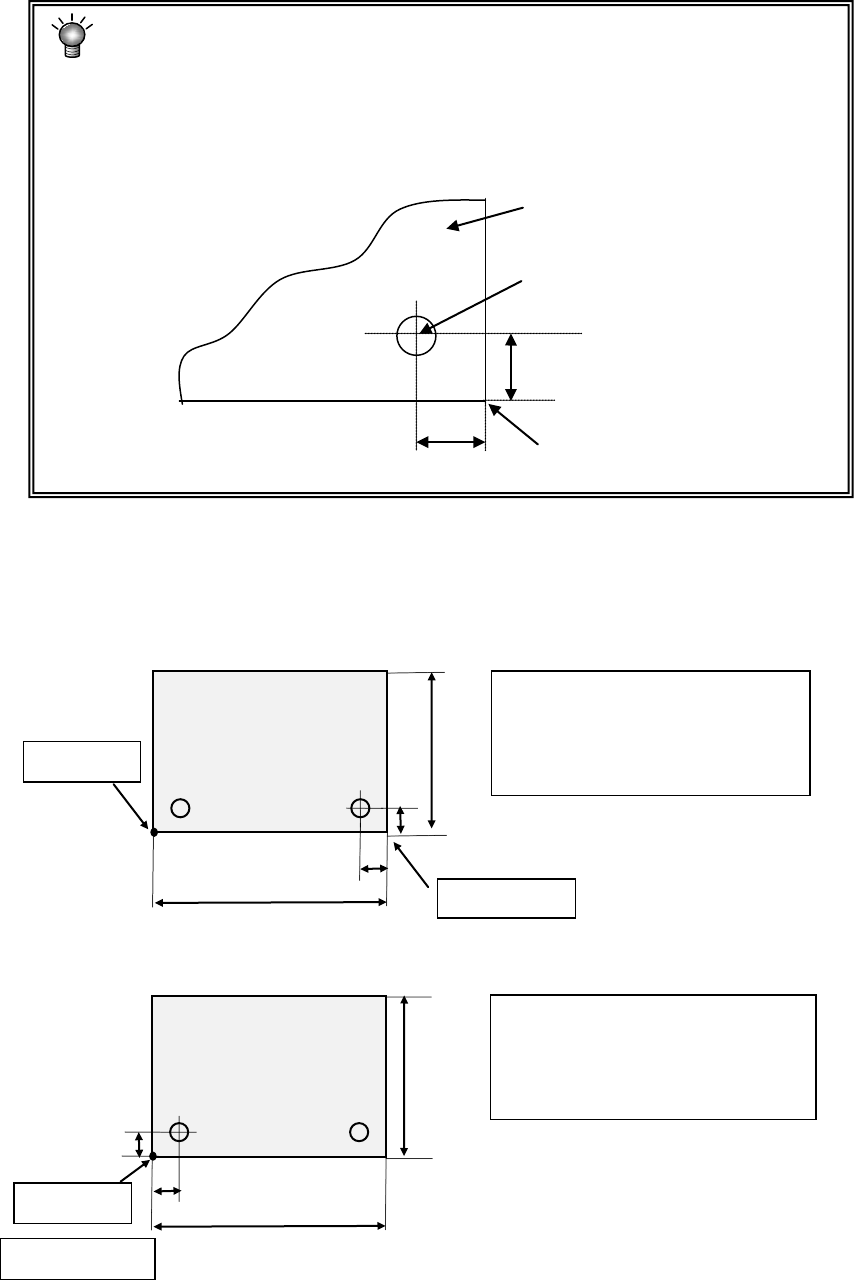

通常，基准孔中心位于从基板角开始 X,Y 均为±5mm 的位置。因此，在“定位孔
位置”与基板原点相同的情况下，基板原点和“基板端点”的尺寸差在 X,Y 的
值都是±5mm。
前面为基准，左→右的情况下
基板
定位孔位置（＝基板原点）
5mm
基板端点
例）下面是将左下角定为基板原点（单位 mm）的示例。
①前面基准、左→右
125
5
5
165
②前
面
基准、右→左
125
5
5
165
5mm
基板
外形尺寸 X=165 Y=125
定位孔位置
X=5 Y=5
基板设计偏移量
X=0 Y=0
基板位置基准
基板端点
基板
外形尺寸 X=165 Y=125
定位孔位置
X=160 Y=5
基板设计偏移量
X=165 Y=0
基板位置基准
基板端点
5-19
第 5 章 编辑程序
4)
BOC 标记位置
输入从基板原点到各 BOC 标记中心位置的尺寸，进行标记形状的示教。
BOC 标记需要 2 点或 3 点。标记的识别条件，必须要示教。
将光标移动到（ ）内，执行示教。标记的识别条件如果已示教完成，（ ）内即显示“*”。
关于示教的方法，请参见“6.1 示教”。
当基本设置中[BOC 种类]为[不使用]时，则显示浅色。

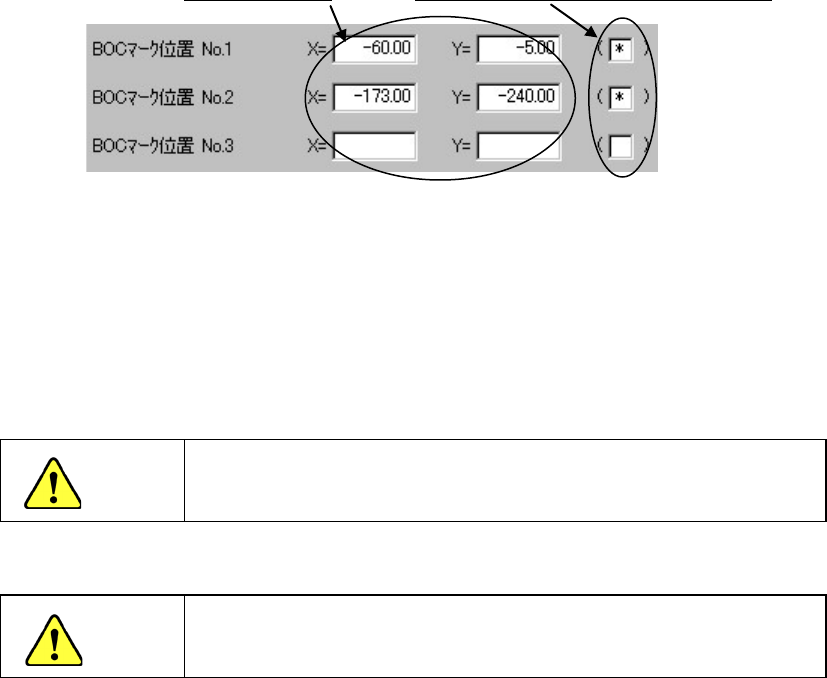

输入 X,Y 坐标。 选择此处，用 HOD 进行标记形状示教。
◆
使用 2 点时
：可以校正设计尺寸和实际尺寸（测量尺寸）的差距、旋转方向的误差。
第 3 点空着。如果基板上有多个标记，请照顾整个贴片范围，选择对角线上的 2 点。
◆
使用 3 点时
：除上述情况与 2 点相同外，还可以校正 X 轴和 Y 轴直角的倾斜。
在有标记坐标设计值(CAD 数据)的情况下，一定不要进行 X,Y 坐标示
教。示教会使贴片坐标全部偏离设计值。
为防止人身伤害，示教中不要将手伸进设备内部，脸和头部也不要
靠近。
注意
注意
5-20
第 5 章 编辑程序
5)
坏板标记位置
使用单电路板时不需设定（不可设定）。
6)
基板高度
输入从传送基准面（基准高度，此处是 Z 轴的“0”位置）所看到的基板上面的高度。因
此，通常输入“0.00”(初始值)。
下例是在“使用夹具的情况下”，输入“+ t”值。
※贴片时的吸嘴高度（下降时）将以基板高度为基准决定。因此，如果设定错误，会造成
贴片不整齐（元件中途脱落或压住贴片面过头）。

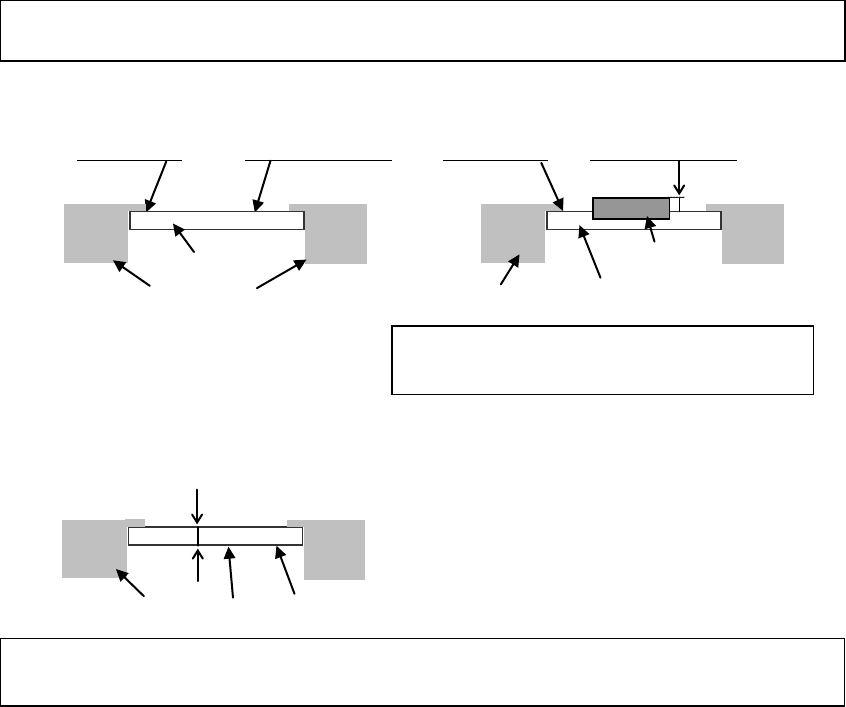

●通常的情况下 ●使用夹具的情况下
传送基准面 ＝ 基板上面的高度 传送基准面 基板上面的高度
基板 基板
传送轨道 传送轨道 夹具
＜从设备左侧看到的传送图＞
7)
基板厚度
输入基板厚度。这个值用于决定基板定心时支撑台的上升高度。
基板厚度
传送轨道 基板 支撑销上升到这个高度。
※如果设定错误，会使支撑销过分挤压基板，损害基板，或支撑销够不着基板，造成贴片
参差不齐。
t
在这种情况下，如不输入 t，会从贴片面挤压
过头（超出 t 尺寸部分），容易损害元件。
