第 5 章 编辑程序
8)

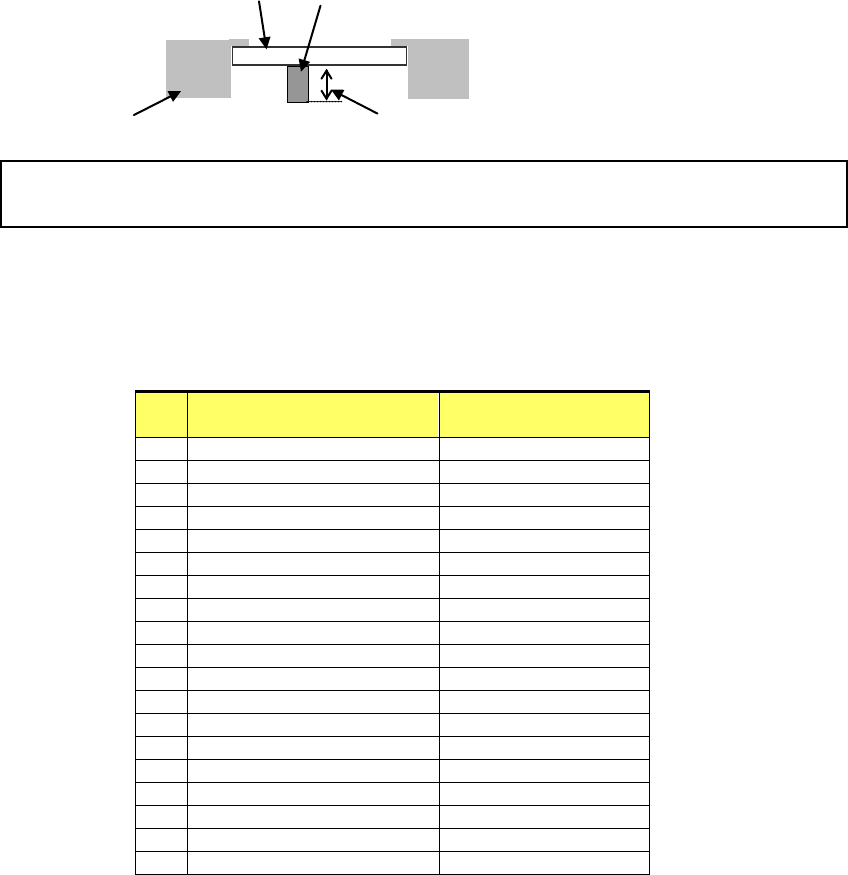

背面高度
输入在基板背面贴片的元件中最高元件的高度（双面贴片时，背面元件不干扰支撑销的值）。
这个值将决定生产时支撑台的待命高度。
如果这个值太小，会因支撑台移动距离短、而加快生产节拍（最大 5mm 与 40mm 间、约有
0.25 秒的差距）。
基板 最高的元件
传送轨道 背面高度
※若输入值小于背面元件的高度、基板传送时支撑销会碰到元件，因此一定要输入大于背
面元件高度的值。
9)
基板 Y 方向推进量
输入外形基准的基板钳夹时的 Y 轴方向推进量。
此处设置的默认值与基板厚度中设置的值不同。
表
5-4-1
根据基板厚度设置基板 Y 方向推进量默认值
NO.
基板厚度设置值ｔ（mm）
基板Y方向推进量
默认值(mm)
1 0.0 ＜ ｔ ≦ 0.4 0.00
2 0.4 ＜ ｔ ≦ 0.6 0.00
3 0.6 ＜ ｔ ≦ 0.8 0.10
4 0.8 ＜ ｔ ≦ 1.0 0.20
5 1.0 ＜ ｔ ≦ 1.2 0.30
6 1.2 ＜ ｔ ≦ 1.4 0.40
7 1.4 ＜ ｔ ≦ 1.6 0.50
8 1.6 ＜ ｔ ≦ 1.8 0.60
9 1.8 ＜ ｔ ≦ 2.0 0.70
10 2.0 ＜ ｔ ≦ 2.2 0.80
11 2.2 ＜ ｔ ≦ 2.4 0.90
12 2.4 ＜ ｔ ≦ 2.6 1.00
13 2.6 ＜ ｔ ≦ 2.8 1.10
14 2.8 ＜ ｔ ≦ 3.0 1.20
15 3.0 ＜ ｔ ≦ 3.2 1.30
16 3.2 ＜ ｔ ≦ 3.4 1.40
17 3.4 ＜ ｔ ≦ 3.6 1.50
18 3.6 ＜ ｔ ≦ 3.8 1.50
19 3.8 ＜ ｔ ≦ 4.0 1.50
5-22
第 5 章 编辑程序
5-4-2-3 多电路板
一块基板配置多个相同电路（亦称基板）的基板称为多电路板。
这种情况下，贴片数据只制作一个电路（称为“基准电路”）的数据，输入基板数据电路配
置（电路间间距、电路数等）信息。
多电路板包括矩阵电路板基板（多电路板）和非矩阵电路板基板。
间距 X
通过制作“基准电路”贴片数据，输入“电路数目”与“电路间距”信息，完成基板
总体的贴片数据。
间距
Y
基准电路
第 2 电路
第 3 电路
第 4 电路
基准电路原点
5-23
第 5 章 编辑程序
5-4-2-3-1 矩阵电路板

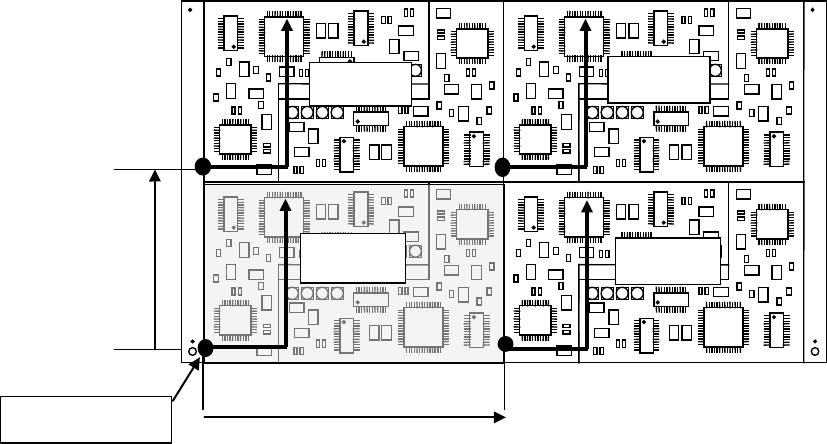

矩阵电路板（多电路板）基板是指：所有电路的角度相等、各电路间距离（间距）也相等的
基板。
在电路中选择基准电路（一般选择左下的电路）。然后，设定基板原点和电路原点（为进行
基准电路贴片的原点），输入电路数与电路间距的信息。此后，将以此贴片数据所制作的基
准电路贴片数据，按电路间的间距移动，并按电路数贴片。
图
5-4-3

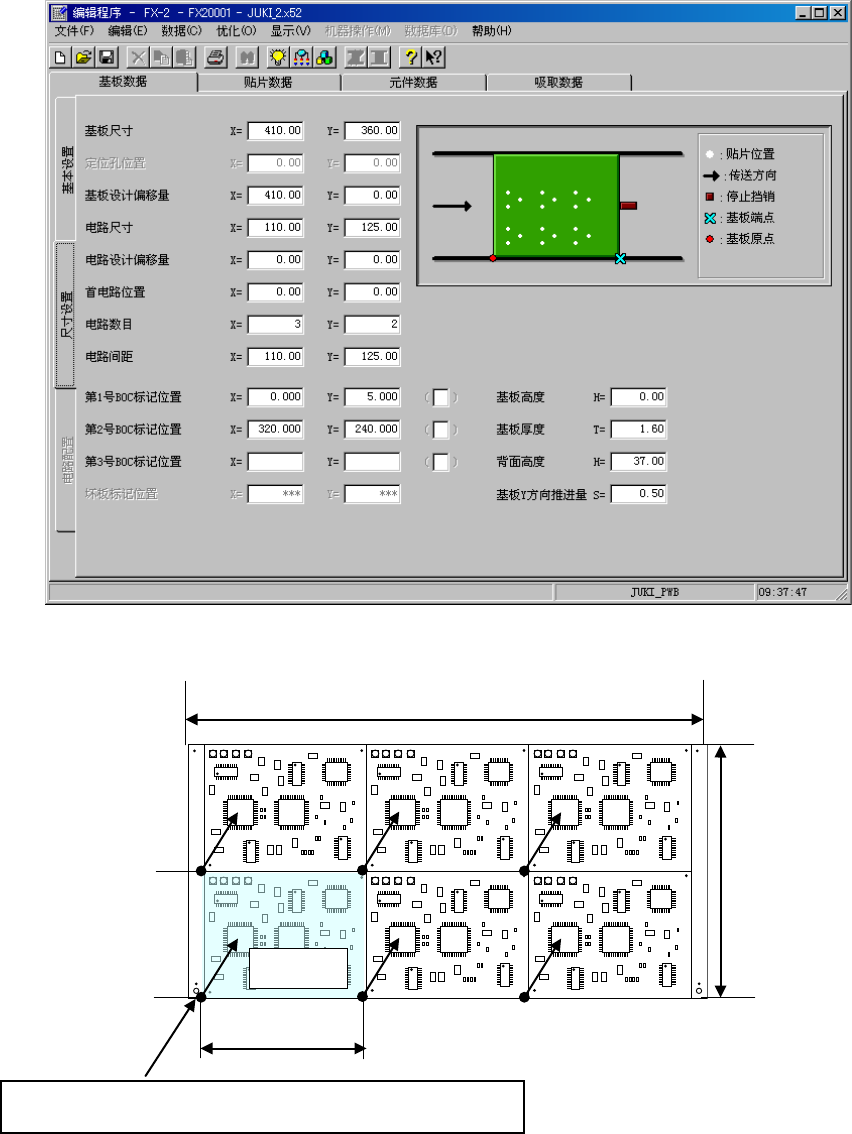

基板数据 尺寸设置画面（矩阵电路板（多电路板））
基准电路的
基板原点(
通常,基板原点＝电路原点)
基准电路
基板外形尺寸 X
基板外形尺寸 Y
电路外形尺寸 X
电路外形尺寸 Y
5-24
