第 5 章 编辑程序
5-4-2-3-1 矩阵电路板
矩阵电路板（多电路板）基板是指：所有电路的角度相等、各电路间距离（间距）也相等的
基板。
在电路中选择基准电路（一般选择左下的电路）。然后，设定基板原点和电路原点（为进行
基准电路贴片的原点），输入电路数与电路间距的信息。此后，将以此贴片数据所制作的基
准电路贴片数据，按电路间的间距移动，并按电路数贴片。
图
5-4-3
基板数据 尺寸设置画面（矩阵电路板（多电路板））
基准电路的
基板原点(
通常,基板原点＝电路原点)
基准电路
基板外形尺寸 X
基板外形尺寸 Y
电路外形尺寸 X
电路外形尺寸 Y
5-24
第 5 章 编辑程序
①基板尺寸
输入包括所有电路基板的外形尺寸。
②定位孔位置
与单电路板相同，输入由基板原点到基准针的位置的尺寸。
③基板设计偏移量
与单电路板相同，输入由基板原点到基板端点位置的尺寸。
④电路尺寸：输入电路的外形尺寸（贴片坐标都包括在内的尺寸）。
⑤电路设计偏移量：输入从基准电路的
电路原点到基准电路的左下角
（与基板的流动方向无关
为常定点）的尺寸。
⑥首电路位置：为
电路原点
。根据基板原点确定基准电路（即电路原点）位置，输入该电路原
点尺寸。
※在矩阵电路板（多电路板）的情况下，可分别设定基板原点和电路原点（也是贴片基板原
点）。即通过“定位孔位置”或“基板设计偏移量”设定基板原点，把“首电路位置”指定
为电路原点。
⑦电路数目
以传送方向为 X，与传送垂直的方向为 Y，输入 XY 各方向上的电路数。
矩阵电路板（多电路板）能够建立的电路数达 1200。
⑧电路间距
以传送方向为 X，与传送垂直的方向为 Y，输入 XY 各方向上电路间的尺寸（输入电路原点间
的尺寸时，注意区别正负值）。
⑨BOC 标记位置
输入从基板原点，或电路原点到各 BOC 标记中心位置的尺寸。
在「基本设置」中选择“使用基板标记”时，是指从基板原点到 BOC 标记中心
位置的尺寸；
选择“使用电路标记”时，是指从电路原点到 BOC 标记中心位置的尺寸。
例)
电路外形尺寸 X
电路外形尺寸 Y
电路设计偏移
基准电路
5-25
第 5 章 编辑程序

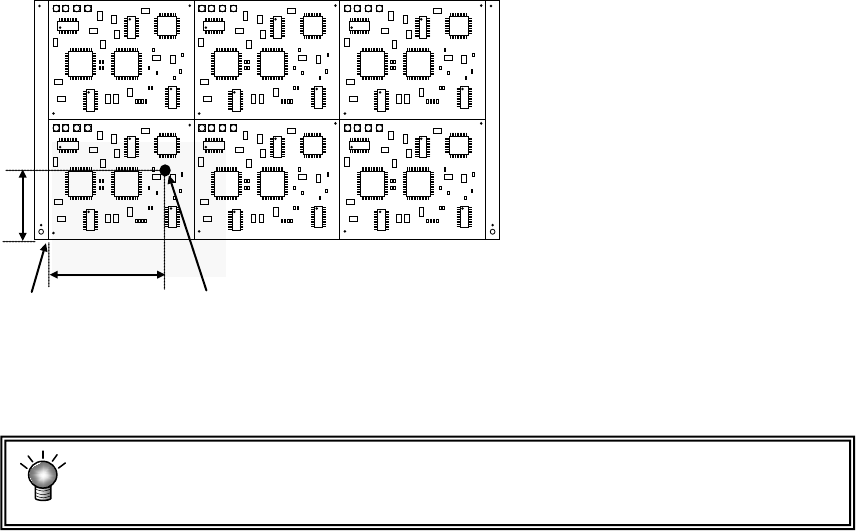

⑩坏板标记位置
输入从电路原点（电路位置基准）起到基准电路的坏板标记中心位置的距离。
电路原点 坏板标记坐标
上述情况时，输入
X=a、Y=b。
对坏板标记的要求条件：坏板标记与基板颜色反差要大、大小直径要 1.5mm 以上。
注意：识别坏板标记需要一定时间，故节拍速率会相应减慢。
⑪基板高度、基板厚度、背面高度
输入方法与单电路板相同。
<坏板标记使用方法与流程>
ⅰ）在基板数据里输入坏板标
记坐标。
ⅱ）传送基板前，在不良电路
的坏板标记坐标处上打上坏
板标记。
ⅲ）生产前，坏板标记感应器
将读取各电路的坏板标记，对
被识别出有坏板标记的电路
予以忽略，不进行贴片。
a
b
5-26
