第 5 章 编辑程序 5-4-2-3-2 非矩阵电路板基板 是指各电路的角度和各电路间的距离（间距）不固定的基板（参见下页举例）。 以基板原点为基准，分别指定各电路的 X,Y 角度配置各电路， 因此，即使电路间的间距、 角度不 同也可以个别处理。当然，通过指定固定的电路间距和角度，也可制作矩阵电路板基板的数据。 图 5-4-4 基板数据 尺寸设置画面（非矩阵 电路板） 图 5-4-5 基板数据 电路配置画面（非矩阵 电路板） 5- 28
第 5 章 编辑程序
例 1）矩阵电路板
（多电路板）
的数据输入示例
以左下的电路作为基准电路、以电路的左下角作为电路原点时：

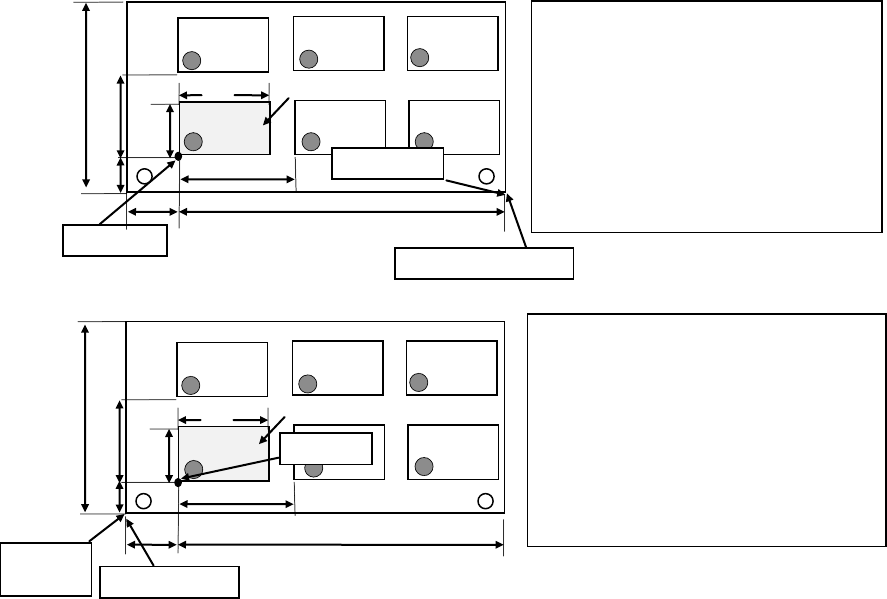

①前面基准、左→右时（外形基准）
120 50
50 30
20 60
25 175
②前面基准、右→左（外形基准）
120 50
50 30
20 60
25 175
基板
外形尺寸 X= 200 Y= 120
定位孔位置
X= ＊ Y= ＊
基板设计偏移量
X= 0 Y= 0
电路外形尺寸
X= 50 Y= 30
电路设计偏移量
X= 0 Y= 0
首电路位置
X= -175 Y= 20
电路数目
X= 3 Y= 2
电路间距
X= 60 Y= 50
电路原点
基准
电路
基板原点
基板设计端点
基板
外形尺寸 X= 200 Y= 120
定位孔位置
X= ＊ Y= ＊
基板设计偏移量
X= 0 Y= 0
电路外形尺寸
X= 50 Y= 30
电路设计偏移量
X= 0 Y= 0
首电路位置
X= 25 Y= 20
电路数目
X= 3 Y= 2
电路间距
X= 60 Y= 50
电路原点
基准电路
基板原点
基板设计
端点
5-27
第 5 章 编辑程序
5-4-2-3-2 非矩阵电路板基板
是指各电路的角度和各电路间的距离（间距）不固定的基板（参见下页举例）。
以基板原点为基准，分别指定各电路的 X,Y 角度配置各电路，因此，即使电路间的间距、角度不
同也可以个别处理。当然，通过指定固定的电路间距和角度，也可制作矩阵电路板基板的数据。

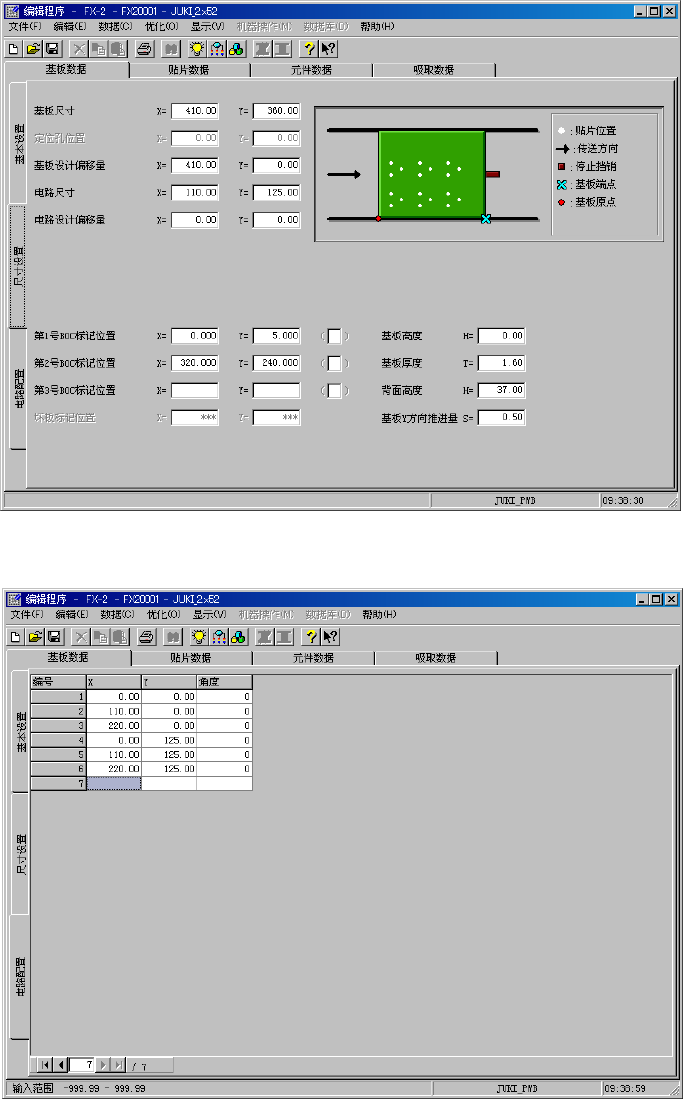

图
5-4-4
基板数据 尺寸设置画面（非矩阵电路板）
图
5-4-5
基板数据 电路配置画面（非矩阵电路板）
5-28
第 5 章 编辑程序
①基板尺寸
输入包括所有电路在内的基板外形尺寸。
②定位孔位置
与单电路板一样，输入由基板原点确定的基准针的位置。
③基板设计偏移量
与单电路板一样，输入由基板原点确定的基板端点的位置。
④电路尺寸
输入电路的外形尺寸（包括所有贴片坐标的尺寸）。
⑤电路设计偏移量
输入从基准电路的
电路原点到基准电路左下角的
（与基板传送方向无关的常定）尺寸。
⑥BOC 标记位置
输入从基板原点，或电路原点到各 BOC 标记中心位置的尺寸。
在「基本设置」中,选择了“使用基板标记”的情况下，是指从基板原点开始的
尺寸；选择了“使用各电路标记”时，是指从电路原点开始的尺寸。
⑦坏板标记位置
输入从电路原点（电路位置基准）到基准电路坏板标记中心位置的距离。
电路原点 坏板标记坐标
上述情况时，输入
X=a、Y=b。
坏板标记的条件：坏板标记与基板颜色反差要大、大小直径要 1.5mm 以上。
注意：使用坏板标记识别需要时间，因此机器节拍将相应减慢。
电路外形
尺寸 X
电路外形尺寸 Y
例)
电路设计偏移量
基准电路
a
b

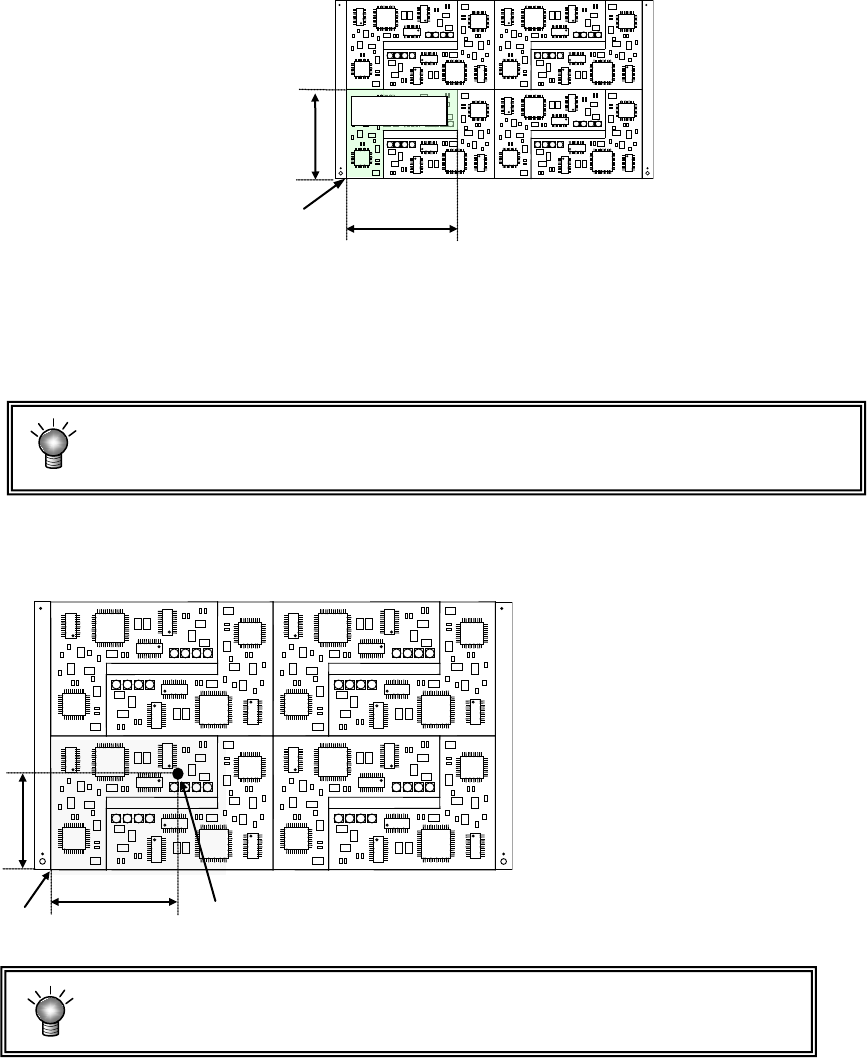

<坏板标记使用方法与流程>
ⅰ）在基板数据里，输入坏板
标记坐标。
ⅱ）在基板传送之前，在坏电
路的坏板标记坐标处，标上
坏板标记。
ⅲ）生产前，坏板标记感应器
读取各电路的坏板标记，识
别有记号的电路，将忽略、
不进行贴片。
5-29
