第 5 章 编辑程序

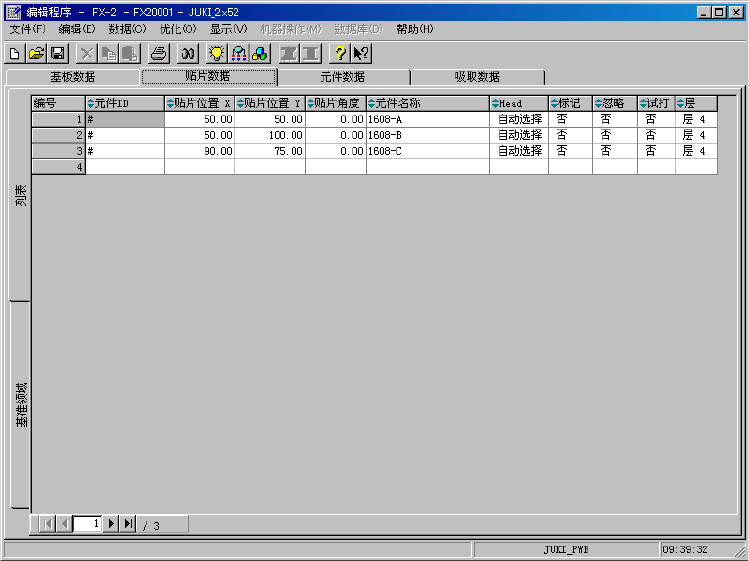

5-5-1-1 输入项目
输入“元件 ID”、“X”、“Y”、“贴片角度”、“元件名称”。其他的项目（HEAD--贴片
头、标记、忽略、试打、层）自动输入初始值。只变更必要的项目。
坐标位置是指「基板数据」决定的从“基板原点”（多电路板为基准电路的“电路原点”）
为起点的距离。
1) 元件 ID
元件 ID 是
贴片所参照的标记。不直接对贴片操作造成影响。
“元件 ID”最多可以输入 8 个字母（仅限英文和数字）。
不输入
元件 ID，
也可直接单击其他项目（X 坐标等），而予以省略。这种情况下会自动输入“＃”。
2）X、Y
输入贴片位置（X、Y）。输入方法：从键盘输入数值，或使用 HOD 示教输入。
※一定要在完成 BOC 校准后才能示教。
尺寸是指：「基板数据」决定的“基板原点”（多电路板为电路原点）到贴片位置（坐标中心）
的距离。
输入绝对位置
输入的数字为绝对值。可以在输入的数字前加上+、-符号。
输入相对位置
● ++∶在输入数字前附加++时，可在光标单元格内容里加上输入值。
● --∶在输入数字前附加--时，可在光标单元格内容里减去输入值。
● +=∶在输入数字前附加+=时，可输入光标单元格上一行单元格的内容加
算输入值的得数。
● -=∶在输入数字前附加-=时，可输入从光标单元格上一行单元格内容减
去输入值的得数。
++、--、+=、-= 号之间，不能输入空格。
3）贴片角度
元件贴片的角度。
以「元件数据」的“元件供应角度”为基准，输入贴片角度。（参见 5-6-3-4 章）
注意
5-32
第 5 章 编辑程序
4) 元件名称
输入元件名（最多 20 个字母）。输入元件名后，即生成元件数据。另外，输入元件名时，如
果设置为使用数据库，当查找数据库，查找到同名元件名时，元件数据即被读入程序中。
大写、小写均视为相同数据，但在显示上进行区别显示。
如果在数据库中事先已注册，则替换为已注册的字符。
（新建时按输入的内容，已有时则显示已有的名称。）
5) 贴片头（Head）
指定用于贴片的贴片头。
初始值为“自动选择”，程序编成、执行“优化”后，自动选择最佳贴片头。
用编辑键（键盘的[F2]键），或单击鼠标右键，从列表中选择贴片头。
选择多行时，从弹出菜单里指定后，所选择的记录全部设置即变更。
图
5-5-2
选择贴片头
5-33
第 5 章 编辑程序

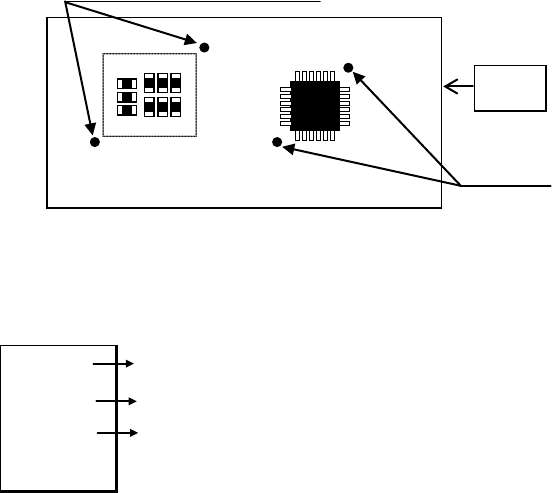

6)标记（标记 ID）
设置贴片时是否要使用区域基准标记对贴片位置进行校正。（默认为[No]（不使用））
因可以用配置在贴片元件附近的标记进行校正，适于精度要求高的元件采用。
基准领域标记可以使用多个贴片数据（贴片点）作为一组标记数据，进行校正。（一组两
个标记、或者一组三个标记）
①选择标记 ID
在“标记”输入区单击鼠标右键后，显示以下列表。
No. 设定为不使用。
编辑 编辑基准领域标记数据。
浏览 为了选择基准领域标记，打开基准领域画面（不能编辑）浏
览。
基准领域标记
基板
IC 标记
