第 5 章 编辑程序 6) 标记（标记 ID ） 设置贴片时是否要使用区域基准标记对贴片位置进行校正。 （默认为 [No] （不使用） ） 因可以用配置在贴片元件附近的标记进行校正，适于精度要求高的元件采用。 基准领域标记可以使用多个贴片数据（贴片点）作为一组标记数据， 进行校正。（一组两 个标记、或者一组三个标记） ①选择标记 ID 在“标记”输入区单击鼠标右键后，显示以下列表。 N o. 设定为不使用。 编辑 编辑基准领域标记数据。…
第 5 章 编辑程序
4) 元件名称
输入元件名（最多 20 个字母）。输入元件名后，即生成元件数据。另外，输入元件名时，如
果设置为使用数据库，当查找数据库，查找到同名元件名时，元件数据即被读入程序中。
大写、小写均视为相同数据，但在显示上进行区别显示。
如果在数据库中事先已注册，则替换为已注册的字符。
（新建时按输入的内容，已有时则显示已有的名称。）
5) 贴片头（Head）
指定用于贴片的贴片头。
初始值为“自动选择”，程序编成、执行“优化”后，自动选择最佳贴片头。
用编辑键（键盘的[F2]键），或单击鼠标右键，从列表中选择贴片头。
选择多行时，从弹出菜单里指定后，所选择的记录全部设置即变更。
图
5-5-2
选择贴片头
5-33
第 5 章 编辑程序
6)标记（标记 ID）
设置贴片时是否要使用区域基准标记对贴片位置进行校正。（默认为[No]（不使用））
因可以用配置在贴片元件附近的标记进行校正，适于精度要求高的元件采用。
基准领域标记可以使用多个贴片数据（贴片点）作为一组标记数据，进行校正。（一组两
个标记、或者一组三个标记）
①选择标记 ID
在“标记”输入区单击鼠标右键后，显示以下列表。
No. 设定为不使用。
编辑 编辑基准领域标记数据。
浏览 为了选择基准领域标记，打开基准领域画面（不能编辑）浏
览。
基准领域标记
基板
IC 标记
5-34
第 5 章 编辑程序

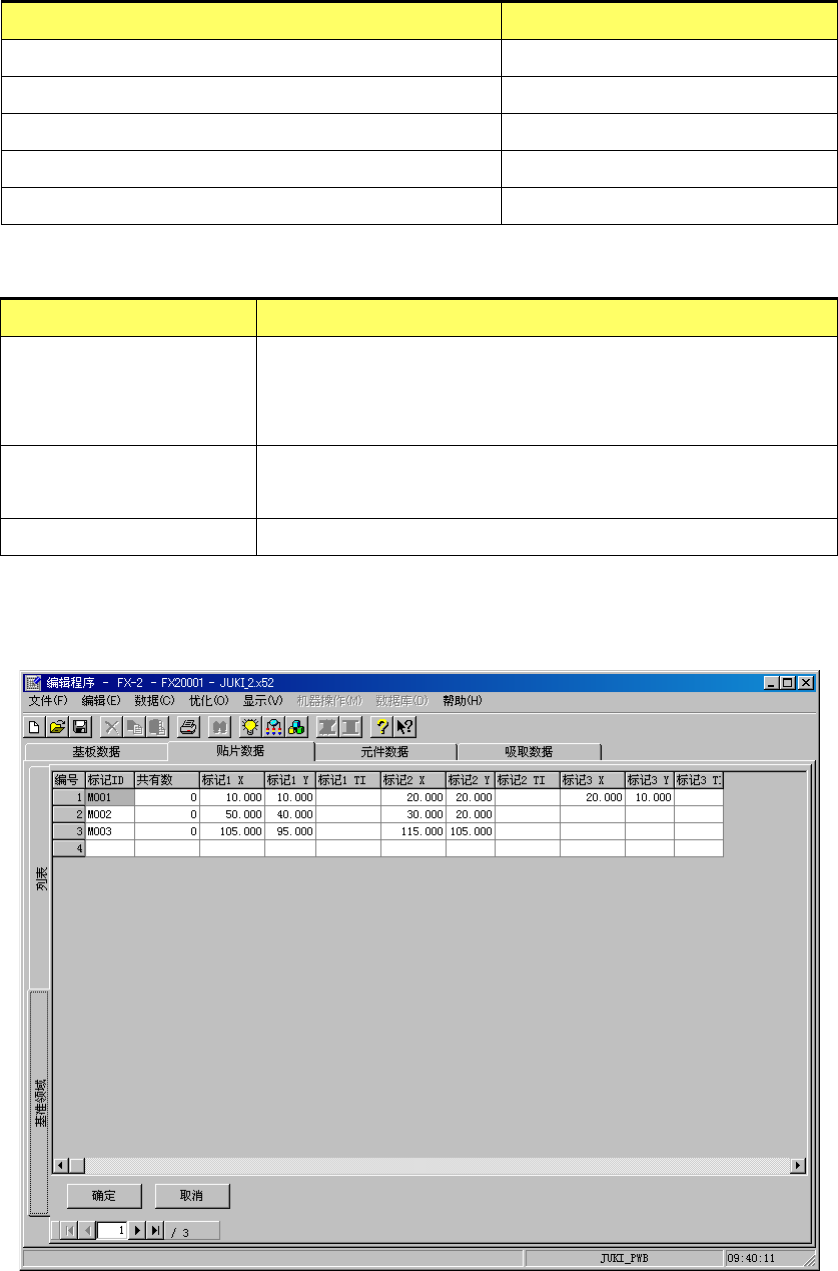

表
5-5-1
打开基准领域画面的方法
动作
画面显示模式
选择标记弹出菜单上的 [编辑]时 编辑、选择模式
选择标记弹出菜单上的 [浏览]时 选择模式
单击基准领域选项卡时 编辑模式
按 F9 键时 编辑模式
双击有标记的单元格时 选择模式
表
5-5-2
基准领域画面的显示模式
画面显示模式
处理内容
选择模式
注册贴片数据使用的标记数据
在列表上光标选择时显示全行状态。
[确认]按钮浅色显示。
编辑模式
可输入标记坐标，注册图像数据。
[选择]按钮浅色显示。
编辑、选择模式 可同时进行选择和编辑。
②制作标记数据
在上述列表框上选择编辑、或选择基准领域选项卡后，可打开以下编辑画面。
图
5-5-3
基准领域编辑画面
5-35
