第 5 章 编辑程序
5-6-1-2 表格显示画面
从列表画面选择元件名后，画面上会显示选择元件数据的表格，可以进行元件数据的建立及
编辑。
表格画面由基本部分和包装方式、定心、附加信息、扩展、检测部分构成，每个元件数据显
示一个画面。
表格与列表的切换选项卡
选择包装方式后会显示这个项目。
在这里选择的项目内容显示在下面的区域里。
图
5-6-2
元件数据表格画面
①窗口显示
数据未输入时，[包装方式]选项卡会显示，输入项目不显示。
当在基本部分中输入元件包装方式时，即显示对应的输入项目。
②项目间的移动
用鼠标点击要输入项目的输入字段或选项卡。
要通过键盘在项目间移动时，请使用[TAB]键或[Shift]+[TAB]键。
要在选项卡间移动时，先移动到正在显示的对话框的选项卡上，然后再用箭头（←、→）
键移动到要显示的选项卡上。要从选项卡移动到对话框内时，请按[TAB]键。
③移动页
按［PageUp］键即显示上一个元件数据。按［PageDown］键则显示下一个元件数据。
5-41
第 5 章 编辑程序
5-6-1-3 制作元件数据
制作元件数据的画面（元件表格）包括初始画面，共由五个画面（“包装方式”，“定心”，
“附加信息”，“扩展”，“检测”）构成。但是，需要设定的项目只有初始画面（含“包
装方式”信息）。
其他项目已有注册的初始值。只设定需要的项目就可。
程序制作后有关识别错误等初始的各种错误，大多可以通过重新设置元件数据
来解决。这种情况，可以通过输入元件高度，或修改上述的“初始值”的设定，
进行重新调整。
5-6-2 初始画面
1)注释
单用元件名无法区别的元件，可以加注释。
注释，亦可省略。
2)元件种类
从下拉列表中选择元件种类。
从显示的列表中选择。

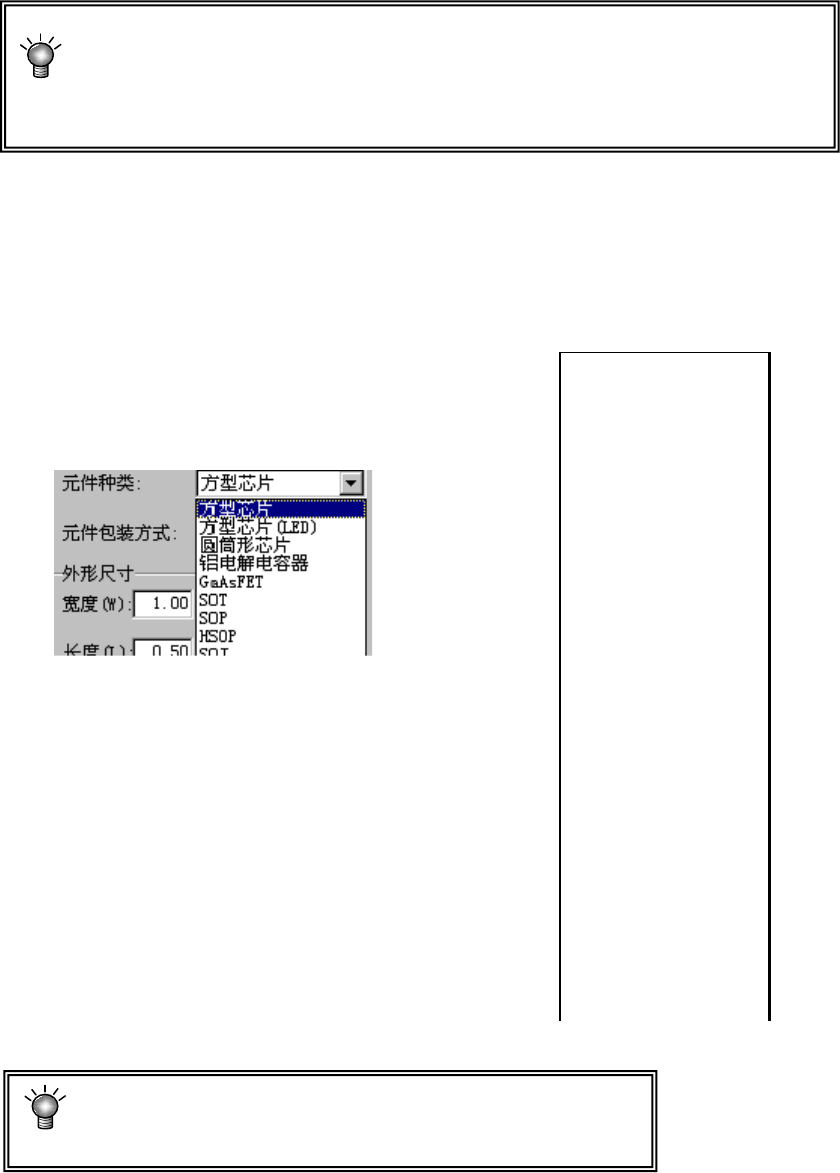

图
5-6-3
元件种类下拉列表
选错元件种类，容易导致元件定心识别错误等问题。
因此请注意正确选择元件种类。
方型芯片
方型芯片（LED）
圆筒型芯片
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
PLCC（QFJ）
PQFP（BQFP）
TSOP
TSOP2
BGA
网络电阻
微调电容
单向引脚连接器
双向引脚连接器
Z 引脚连接器
J 引脚插座
瓯翼形插座
带减震器的插座
其他元件
5-42
第 5 章 编辑程序
3)元件包装方式
从显示的元件包装方式列表中选择元件供应设备的种类。变更元件包装方式时，可从下拉菜
单中选择。
4)外形尺寸
进行激光识别时，要用键盘输入元件外形尺寸。因此，要输入激光照射部分的长、宽尺寸。

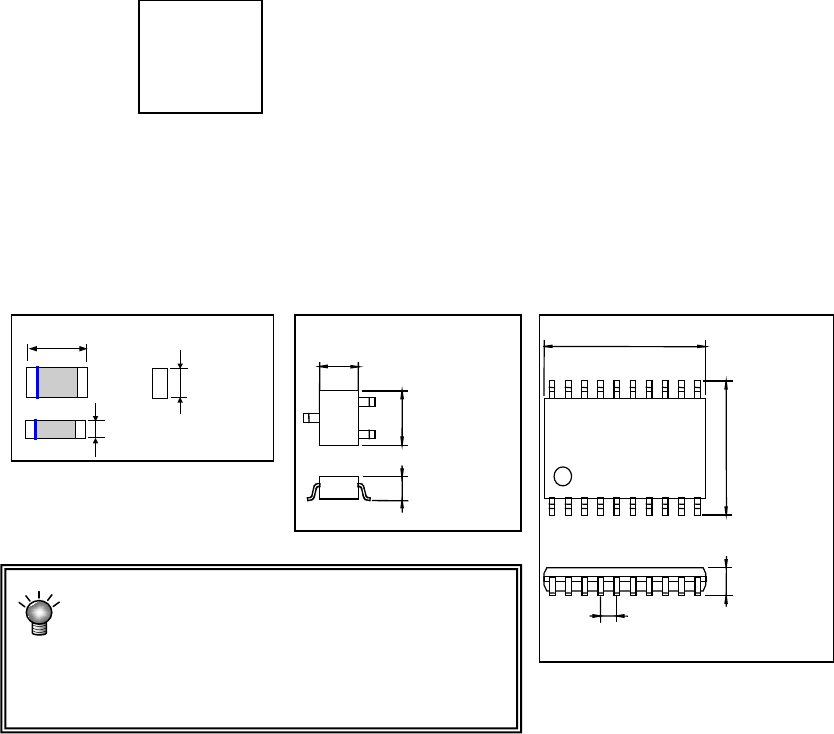

◆方形芯片 ◆SOT ◆SOP
长宽尺寸输入有误时，有时无法定心。
元件高度输入有误时，会因激光的测量位置不
稳，容易造成激光的识别错误。
5)定心方式
指定寻找元件中心的方法。
FX-2 指定采用“激光”定心。
外形寸法 横
外形寸法 縦
部品高さ
＋
外形寸法 横
部品高さ
外形寸法 縦
＋
外形尺寸 宽
外形尺寸
长
元件高度
元件高度
外形尺寸 长
外形尺寸 宽
部品高さ
外形寸法 縦
外形寸法 横
リードピッチ
＋
元件高度
外形尺寸 长
外形尺寸 宽
引脚间距
带状
管状
散装
5-43
