第 5 章 编辑程序
5-6-3-2 管状的输入方法

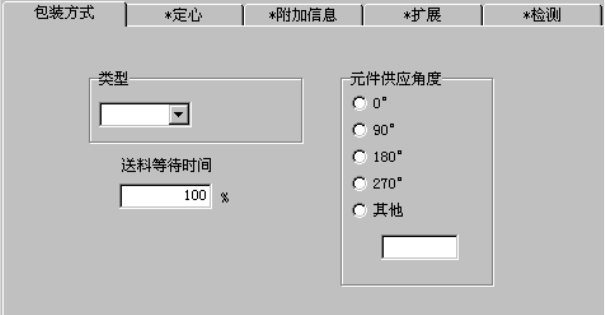

图
5-6-5
元件数据（包装方式为管状）
①类型
类型：选择管状送料器。
・
类型 N
：适用于 7mm～13.4mm 宽的元件
・
类型 W
：适用于 15mm～31.2mm 宽的元件
②送料等待时间
设置从吸取元件后到下一个元件被吸取为止的等待时间（每种送料器类型均有此项设定值），用
百分比设定实际应等待时间的比例。
初始值为 100%。
③元件供应角度
通过单选按钮设置元件的供应角度。
输入从供应姿势到贴片需要旋转的角度。（参见“5-6-3-4 元件供应角度”）
要选择其他值时，请在编辑框内输入角度（0°～ 359°）。
5-46
第 5 章 编辑程序
5-6-3-3 散装的输入方法

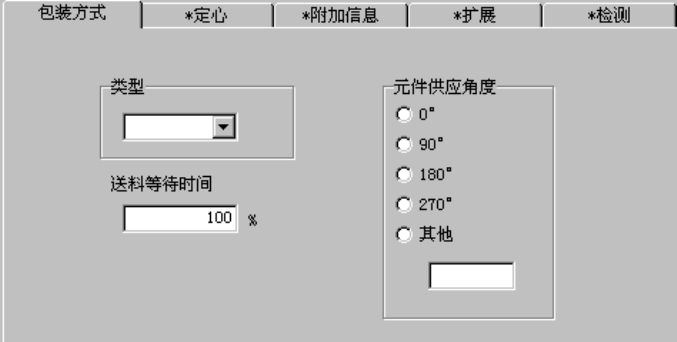

图
5-6-6
元件数据（包装方式为散装）
①类型
设定类型：选择散装送料器。
②送料等待时间
输入吸取元件后，直到下一个元件被吸取为止的等待时间（每种送料器类型均有此项设定
值）
用百分比设定实际应等待的时间比例。
初始值为 100%。
③元件供应角度
通过单选按钮设置元件的供应角度。
输入从供应姿势到贴片需要旋转的角度。（参见“5-6-3-4 元件供应角度”）。
要选择其他值时，请在编辑框内输入角度（0°～ 359°）。
5-47
第 5 章 编辑程序

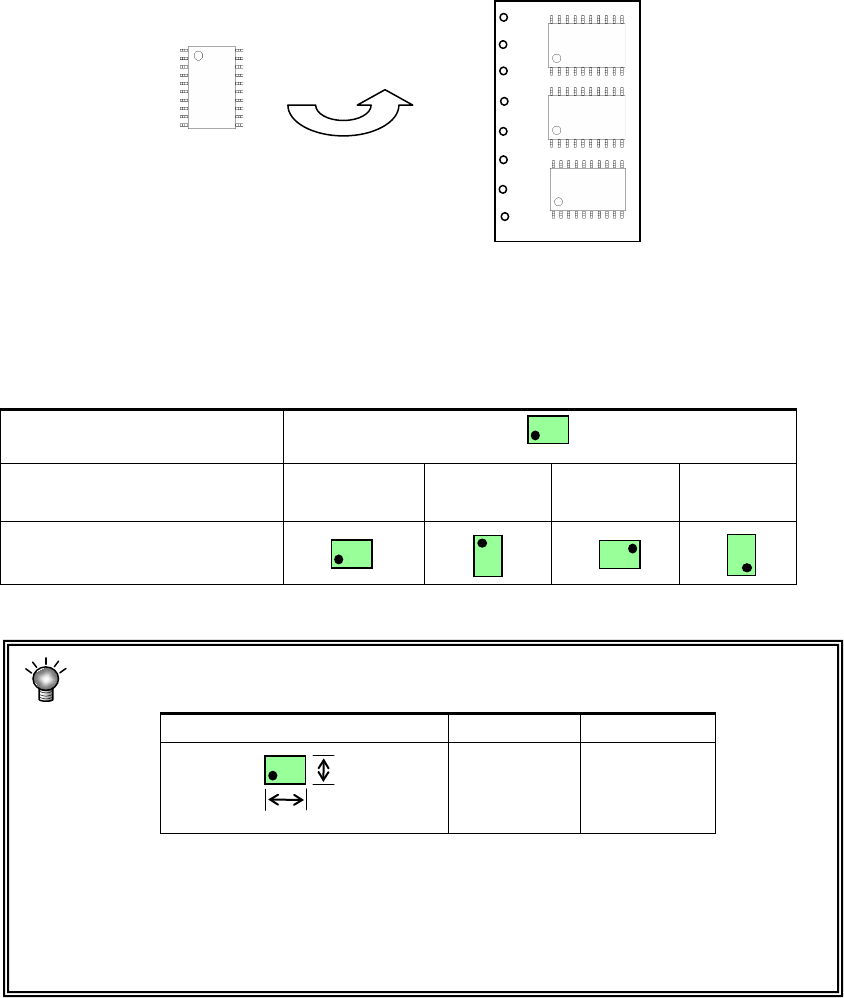

5-6-3-4 元件供应角度
①元件供应角度
需要改变供应装置的元件供应姿势时，应在这里输入‘元件供应角度’。
• 元件供应姿势：是指供应装置（带状送料器等）供应元件的方向。
• 旋转后的姿势：是指根据设置的角度，从原供应方向旋转后的元件新方向。
〈元件供应角度的输入方法〉
请输入：从旋转后的元件方向看的“元件供应姿势旋转角度”。
示例：要把元件供应角度旋转“90”时：
＜旋转后的方向＞ ＜元件供应方向＞
②元件供应角度与元件供应方向的关系
纸带上的元件供应方向
元件供应角度 0° 90° 180° 270°
旋转后的方向
● 输入元件横纵尺寸：以元件旋转后的方向（含元件旋转供应方向）为基准。
示例）
旋转后的姿势 横向尺寸 纵向尺寸
6
3
● 一种元件的贴片点多时，通过改变元件的供应角度，可以一次性地改变
其全部贴片姿势，而无需更改[贴片数据] 。
90°
6
3
5-48
