第 5 章 编辑程序 5-6-4 定心 选择定心选项卡后，即显示下图的选项卡选项页面。 定心种类中未选择的组 ，不会显示 。 设定“吸嘴号”和“吸取真空压”。 图 5-6-7 元件数据（定心） ① 吸嘴号 从下拉菜单中选择可以稳定吸取元件的吸嘴号。 （参见 1.4.7 吸嘴） 吸嘴号可直接输入。 ② 吸取真空压 设定一定的真空压力值，以便判断是否成功地吸取了元件。 选择吸嘴号后可自动设定吸取真空压。 因元件吸取面的形状等因素， 自动设定…
第 5 章 编辑程序

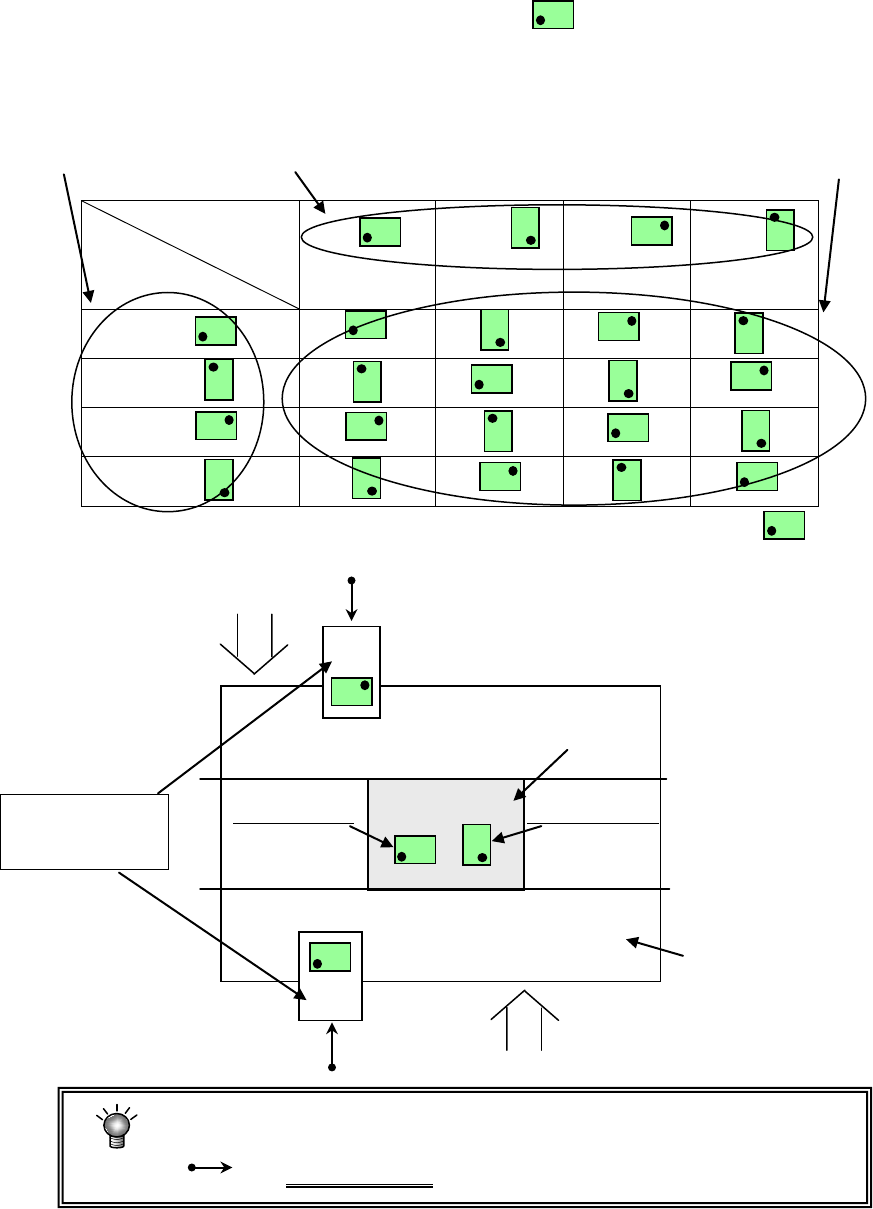

③元件供应角度和贴片角度的关系
（元件供应姿势为 时）
如表 5-6-1 所示，以元件供应方向角度 0°为基点，设定“元件供应角度”为 0°、90°、
180°、270°（“
A
”），贴片角度为 0°、90°、180°、270°时（“
B
”）时，贴片
姿势为“
C
”。
表
5-6-1
元件贴片角度与元件供应角度的关系
贴片角度
元件供应角度
0°
90°
180°
270°
0°
90°
180°
270°
*设定元件供应角度 90°、贴片角度为 90°时，贴片姿势为 。
例） 设定元件供应角度＝0°时，贴片角度＝0°和 90°时的贴片姿势。
后侧
基板
带状送料器 贴片角度 0° 贴片角度 90°
管状送料器
贴片机
前侧
●不论元件从设备前侧供应，或从后侧供应，都无需更改元件数据的设定，
而可根据元件的供应位置，自动控制、改变供应→贴片的关系。
表示操作时的供应侧。
Ｃ
Ａ
Ｂ
5-49
第 5 章 编辑程序
5-6-4 定心

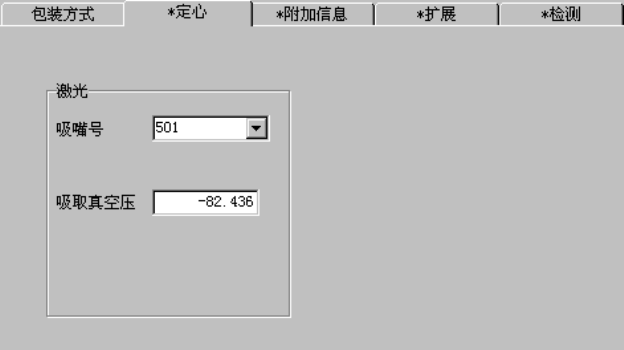

选择定心选项卡后，即显示下图的选项卡选项页面。
定心种类中未选择的组，不会显示
。
设定“吸嘴号”和“吸取真空压”。
图
5-6-7
元件数据（定心）
① 吸嘴号
从下拉菜单中选择可以稳定吸取元件的吸嘴号。
（参见 1.4.7 吸嘴）
吸嘴号可直接输入。
② 吸取真空压
设定一定的真空压力值，以便判断是否成功地吸取了元件。
选择吸嘴号后可自动设定吸取真空压。
因元件吸取面的形状等因素，自动设定值与真空气压不一致时，可以变更。要手动设定
时，请根据吸嘴号指定的吸嘴吸取元件的真空气压输入相应值。
5-50
第 5 章 编辑程序
表
5-6-2
激光定心元件吸取真空压
-82.437 吸嘴 500 1005,1608,SOT（模部 1.6×0.8）,2012,SOT（模部 2.0×1.25）
-82.437 吸嘴 501 0603
-82.437 吸嘴 502 1005
-82.437 吸嘴 503 1608,SOT（模部 1.6×0.8）,2012,SOT（模部 2.0×1.25）
-82.437 吸嘴 504 2012,3216,SOT（模部 2.0×1.25）,SOT23
-82.437 吸嘴 505 铝电解电容（小）,胆电容,微调电容
-82.437 吸嘴 506 铝电解电容（中）,SOP（窄）,HSOP（窄）,SOJ,插头
-82.437 吸嘴 507 铝电解电容（大）,SOP（宽）,HSOP（宽）,TSOP,QFP,PLCC,SOJ,插头
-82.437 吸嘴 508 QFP,PLCC
-82.437 吸嘴 509 0402
-78.464
吸嘴 510 圆筒形芯片
-78.464 吸嘴 511 圆筒形芯片（大）
输入数据后，真空压的显示值会发生少许变化 ｡
这是由于数据进行 AD 转换而引起的，并非异常现象 ｡
（例:输入-101.307kPa → 显示-100.811kPa）
显示的元件吸取真空压仅为参考值 ｡
由于不同厂商的元件表面规格会有差异，请在使用时，通过[机器操作]菜单进行元件测量 ｡
