第 5 章 编辑程序
表
5-6-2
激光定心元件吸取真空压
-82.437 吸嘴 500 1005,1608,SOT（模部 1.6×0.8）,2012,SOT（模部 2.0×1.25）
-82.437 吸嘴 501 0603
-82.437 吸嘴 502 1005
-82.437 吸嘴 503 1608,SOT（模部 1.6×0.8）,2012,SOT（模部 2.0×1.25）
-82.437 吸嘴 504 2012,3216,SOT（模部 2.0×1.25）,SOT23
-82.437 吸嘴 505 铝电解电容（小）,胆电容,微调电容
-82.437 吸嘴 506 铝电解电容（中）,SOP（窄）,HSOP（窄）,SOJ,插头
-82.437 吸嘴 507 铝电解电容（大）,SOP（宽）,HSOP（宽）,TSOP,QFP,PLCC,SOJ,插头
-82.437 吸嘴 508 QFP,PLCC
-82.437 吸嘴 509 0402
-78.464
吸嘴 510 圆筒形芯片
-78.464 吸嘴 511 圆筒形芯片（大）
输入数据后，真空压的显示值会发生少许变化 ｡
这是由于数据进行 AD 转换而引起的，并非异常现象 ｡
（例:输入-101.307kPa → 显示-100.811kPa）
显示的元件吸取真空压仅为参考值 ｡
由于不同厂商的元件表面规格会有差异，请在使用时，通过[机器操作]菜单进行元件测量 ｡
5-51
第 5 章 编辑程序
5-6-5 附加信息
由于附加信息里具有的项目，通常要使用默认值，因此在一般情况下，没有必要进行变更。
仅当要对默认值进行变更时，请选择附加信息选项卡。
一旦变更附加信息项目后，如果再变更基础部分项目时，有的附加信息值会恢复到默认值。

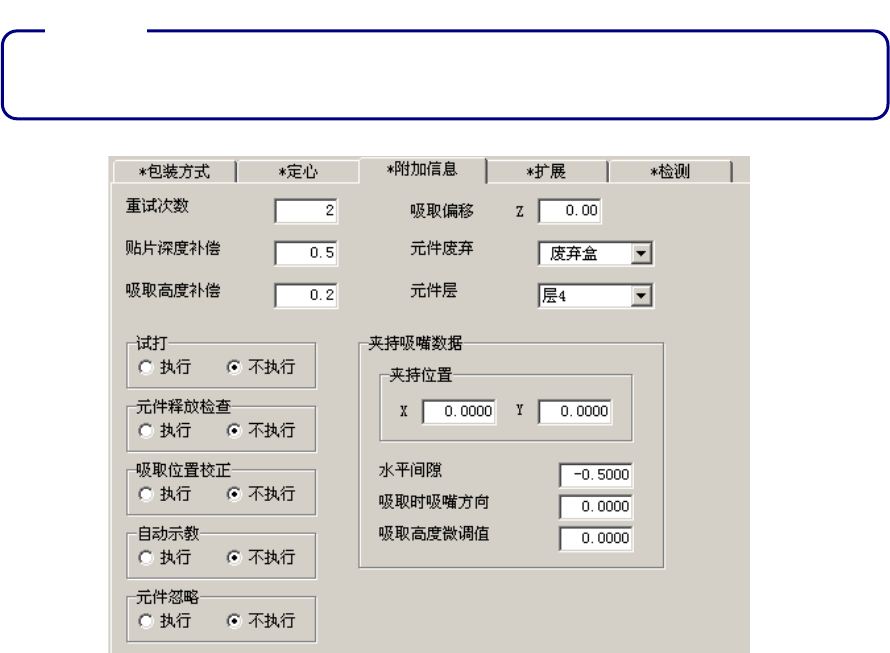

图
5-6-8
元件数据（附加信息）
1)重试次数
设定生产中发生吸取错误时再次吸取的次数。
生产时发生重试超限时，会通过黄色信号灯闪烁进行通知。
设定为“1”时，连续发生 2 次吸取错误后，即显示为“元件用完错误”。
2)贴片深度补偿
设定贴片时元件挤入基板的深度。
贴片深度补偿为“0”时，因基板平面度等的原因，会有元件够不着基板而造成贴片偏差、
贴片时元件在焊膏上滑脱等现象。
在这种情况下，请增加贴片深度补偿（正值输入），使元件能够挤入贴装点。
初始值为“0.5mm” （0603、0402 芯片元件为 0.2mm）。
注意
5-52
第 5 章 编辑程序
3)吸取高度补偿
指的是元件吸取时的挤入量。该值为“0”时，因元件尺寸（高度）偏差等原因，有时吸嘴
够不着元件，出现无法吸取，或发生芯片站立等现象。在这种情况下，请增加吸取高度补
偿（正值输入），使吸嘴能够够着元件。
初始值为“0.2mm”（0603、0402 芯片元件为 0mm）。
4)Z 向吸取偏移
设定元件吸取时，从吸取基准高度看所挤压进的距离。该值只对塑料带元件有效，可在吸
取数据“Z”的初始值上加减。
吸取坐标完成后，即使Ｚ向吸取偏移的值有变更，也不会进行吸取坐标的再计
算。可把变更后的元件数据的吸取数据供应变为“自动选择”，再次指定吸取
位置，使吸取坐标反映到再计算后的Ｚ的值中。

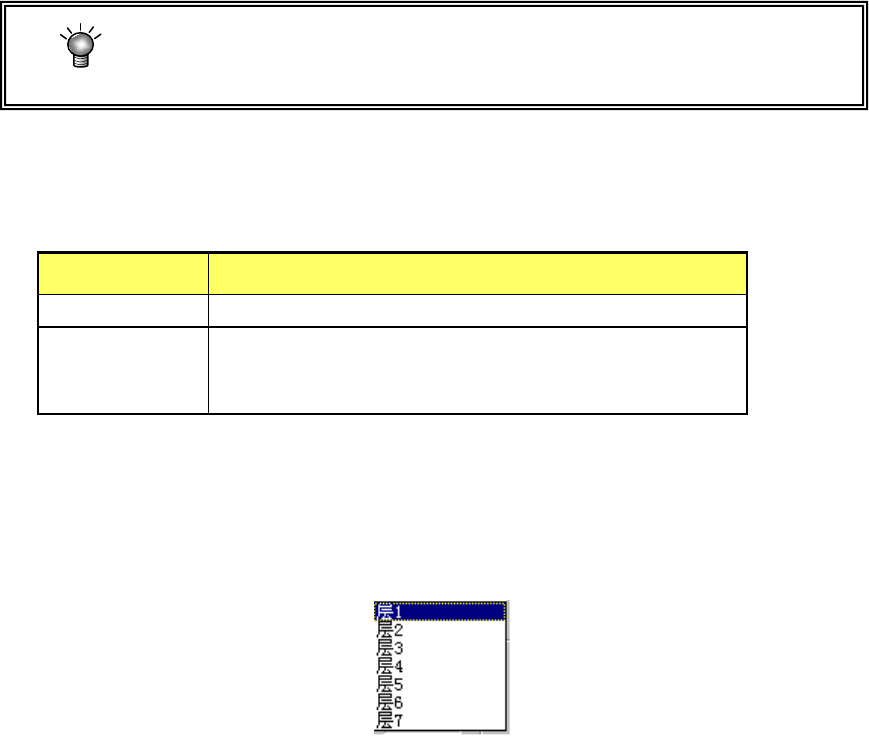

5)元件废弃
设置定心识别错误时元件的废弃方法。
元件废弃场所 内容
废弃盒 将发生错误的元件，废弃到废弃盒。
元件保护
废弃有引脚的元件时，为了不弄弯引脚，应把发生错误的
贴片头移动到操作员近侧停下。由操作人员手动从贴片头
上把元件拆除下来。
6)元件层
对同一元件层内的各元件贴片，要设定优先次序。
这个设定值在按优化顺序进行生产时才有效。
需要设定时，单击鼠标右键，从显示的列表中选择。
