第 5 章 编辑程序 5-6-6 扩展 由于分配给扩展的项目通常要使用默认值，在 一般情况下，没有必要进行变更。仅当要对 默认值进行变更时，选择扩展选项卡。 一旦变更扩展项目后，如果再变更基础部分项目时，有的值会恢复到默认值。 图 5-6- 11 元件数据（扩展） 1) “ XY ”，“吸取 Z 轴下降 / 上升”，“贴 片 Z 轴下降 / 上升” 设定 XY ， Z 轴移动时的速度。 有高速、中速、低速，设为中速或低速时运行稳定，但效…
第 5 章 编辑程序

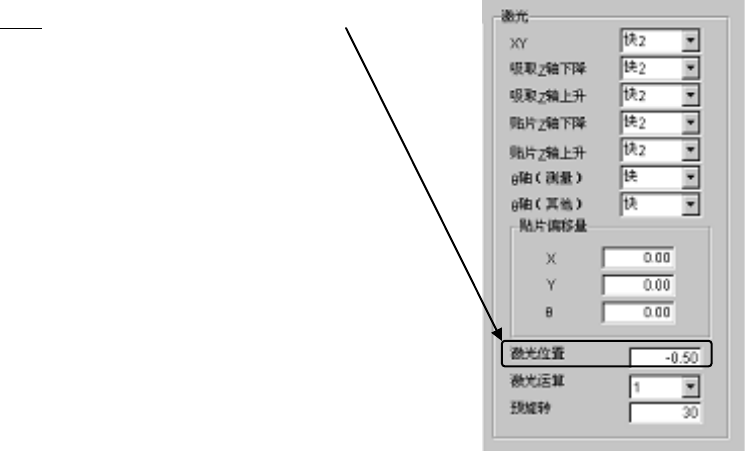

b. 设定激光高度
设定固定臂的端点位置到激光面的距离。
设定基准：－（元件高度－3.5mm
※
）/2
，根据引脚位置微调。
※：图 5-6-9 的“c”到固定臂的尺寸=3.5mm
例：元件高度为 5mm 时
－(5－3.5)/2 =－0.75mm
ⅳ) 设定吸取数据
XY 与通常的示教方法相同。Z：根据机器设置中注册的吸嘴信息以及元件高度自动计算，
无需示教。
5-56
第 5 章 编辑程序
5-6-6 扩展
由于分配给扩展的项目通常要使用默认值，在一般情况下，没有必要进行变更。仅当要对
默认值进行变更时，选择扩展选项卡。
一旦变更扩展项目后，如果再变更基础部分项目时，有的值会恢复到默认值。
图
5-6-11
元件数据（扩展）
1) “XY”，“吸取 Z 轴下降/上升”，“贴片 Z 轴下降/上升”
设定 XY，Z 轴移动时的速度。
有高速、中速、低速，设为中速或低速时运行稳定，但效率降低。
2)
θ
速度
设定吸嘴吸取元件状态的
θ
轴速度。
①
测量时
设定激光识别时的
θ
轴的加速度。
②
测量外
设定激光识别以外的θ轴加速度（激光定心后旋转到贴片角度等）。
注意
5-57
第 5 章 编辑程序
3) 贴片偏移量
激光定心方式是，通过激光观察到的元件的外形来捕捉元件的中心。
而 CAD 数据等以元件的实际安装图形（PAD）中心为贴片坐标，由于这个原因，元件的引脚
部分和基板的 PAD 会出现位置偏移。将此差值作为偏移值输入后，可在正确的位置上进行
元件贴片。
例 1）
单向引脚连接器
※贴片角度 0 度
激光定心中心 贴片坐标点
从上面看元件 基板上的 PAD（焊盘、垫片）
不输入贴片偏移进行贴片时会出现的状态。
基板上 PAD（焊盘、垫片）
根据上图状态（贴片角度 0 度，贴片偏移量 0），以贴片坐标点作为起点，测量元件实际贴
片坐标点位置的尺寸，输入到贴片偏移值中。
输入贴片偏移量后，对多个同名元件进行贴片时，各自的贴片角度即使不是 0 度，也能自动
变更贴片位置，可使元件在正确的位置贴片。
贴片偏移量
-Y（X 为 0）
5-58
