第 5 章编辑程序

5-6-6 扩展

由于分配给扩展的项目通常要使用默认值，在一般情况下，没有必要进行变更。仅当要对

默认值进行变更时，选择扩展选项卡。

一旦变更扩展项目后，如果再变更基础部分项目时，有的值会恢复到默认值。

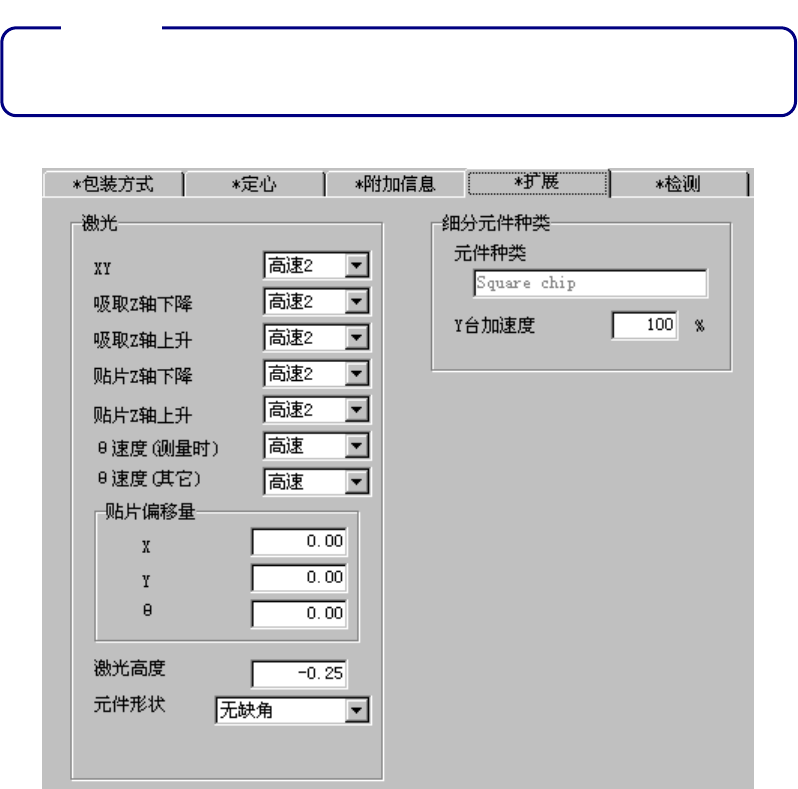

图

5-6-11

元件数据（扩展）

1) “XY”，“吸取 Z 轴下降/上升”，“贴片 Z 轴下降/上升”

设定 XY，Z 轴移动时的速度。

有高速、中速、低速，设为中速或低速时运行稳定，但效率降低。

速度

设定吸嘴吸取元件状态的

轴速度。

①

测量时

设定激光识别时的

轴的加速度。

②

测量外

设定激光识别以外的θ轴加速度（激光定心后旋转到贴片角度等）。

注意

5-57

第 5 章编辑程序

3) 贴片偏移量

激光定心方式是，通过激光观察到的元件的外形来捕捉元件的中心。

而 CAD 数据等以元件的实际安装图形（PAD）中心为贴片坐标，由于这个原因，元件的引脚

部分和基板的 PAD 会出现位置偏移。将此差值作为偏移值输入后，可在正确的位置上进行

元件贴片。

例 1）

单向引脚连接器

※贴片角度 0 度

激光定心中心贴片坐标点

从上面看元件基板上的 PAD（焊盘、垫片）

不输入贴片偏移进行贴片时会出现的状态。

基板上 PAD（焊盘、垫片）

根据上图状态（贴片角度 0 度，贴片偏移量 0），以贴片坐标点作为起点，测量元件实际贴

片坐标点位置的尺寸，输入到贴片偏移值中。

输入贴片偏移量后，对多个同名元件进行贴片时，各自的贴片角度即使不是 0 度，也能自动

变更贴片位置，可使元件在正确的位置贴片。

贴片偏移量

-Y（X 为 0）

5-58

第 5 章编辑程序

例 2）

以下面的元件为例输入偏移值。数值的单位是“mm（毫米）”。

（（无色）→ 引脚部分，（有色）→ 模部，（粗线）→PAD）

贴片坐标点激光高度

基板上的 PAD 从上面看元件从横向看元件（前侧方向）

在贴片坐标点和激光定心的中心位置不同的情况下，直接贴片会发生贴片偏移。因此，贴

片坐标点和激光定心的中心位置的偏移部分，应作为偏移值输入“贴片偏移量”中。

未输入偏移值而进行贴片时，会出现下列情况：

激光定心中心位置

5.5

5 10

5 2

针对本例情况，应输入偏移值，才能使引脚的前端贴在 PAD 的中央部位。

在“贴片偏移量”里输入“X=-5.5，Y=-10”后，贴片位置变化如下。

注 1）

“贴片偏移量”值，请输入激光定心的中心位置到贴片坐标点的距离。值的符号如下（箭

头是到贴片坐标点的距离）。

-X

激光定心的中心位置

-Y
