第 5 章 编辑程序
6)细分元件种类
①元件种类
显示该细分元件种类名。本项目不能更改。
②支架的加速度
设置相应元件贴片后的中心支架（Y 台）最大加速度。生产中，中心支架是以所贴片元件
中支架加速度最小值（最慢加速度）驱动的。
可设置的最大加速度如下。
最大加速度为 156%。

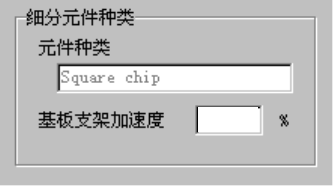

图
5-6-12
细分元件种类
156
5-63
第 5 章 编辑程序
5-6-7 检测
设定检查“芯片站立”、“检测吸取位置偏差”，“异类元件判定”。

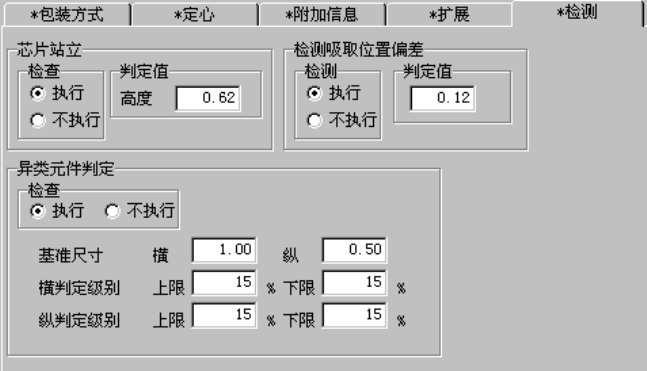

图
5-6-13
元件数据（检测）
1)芯片站立
指定是否执行芯片站立检查。通常，3216 以下的芯片元件必须进行芯片站立检查。
※
判定值
：从输入的元件的高度尺寸自动计算输入相应值。若激光定心时的测量值超过这
里的设定高度时，会发生芯片站立错误。
2)检测吸取位置偏差
设定是否检查吸取位置偏移。吸取位置偏移超过判定值时为错误。
3)异类元件判定
设定是否执行异类元件判定、执行时的基准尺寸、判定级别。
执行异类元件判定时，要检查激光定心的元件长宽尺寸，如与设定值不相同，则判断为异
类元件，算为错误。
主要用于检查是否错误贴装了尺寸不同的元件。
检查与生产时的激光定心同时执行。
5-64
第 5 章 编辑程序
5-6-8 吸取数据
可以指定各元件供给位置和吸取位置。
送料器台上可以安装带状送料器，管状送料器，散装送料器。
一个送料器台架上有 39 个安装送料器的孔，送料器前端的销所插进的孔号，是这个送料器的配
置号。
※统一交换台的编号有上下两排。统一交换台安装在前面时，送料器安装编号在上排；
统一交换台安装在后面时，送料器安装编号在下排。
※吸取位置执行优化自动配置，但下列情况应进行手动配置。
●固定送料器的配置时
●优化后，变更送料器配置时
读取其它机种的生产程序文件后，因机种不同基准的坐标不同，有时会
重新计算吸取数据的吸取坐标。因此读取其他机种的生产程序后，必须
再确认吸取坐标。
5-6-8-1 吸取数据画面显示
显示吸取数据时，首先打开列表画面。
图
5-6-14
吸取数据 列表画面
双击元件名称、或单击画面左侧的表格选项卡，打开下面的表格画面。
显示元件名称、包装、供应设备、各个贴片数据及元件数据中输入的数值。
FX-2C 可以编制出选择后侧提供元件时的生产程序，但是不能用于生产当中。
注意
注意
5-65
