第 5 章 编辑程序 5-6-9 数据完成状况 可检查数据的完成状况。未完成时不能进行优化。 从菜单栏选择 [ 数据 ]-[ 数据完成状况 ] 后，即出现下列画面。 图 5-6- 16 数 据完成状况 ［记录数目］ 与 ［完成数目］ 相等时为完成。 “ （ ） ”中 显 示“ * ” 则表示数据完成。 “吸 取数据”即使不显示“ * ”也为完成。 如果有未完成的项目，请完成该项目。 有关数据菜单的数据一致性检查命令、 优化菜单的各项命令…
第 5 章 编辑程序

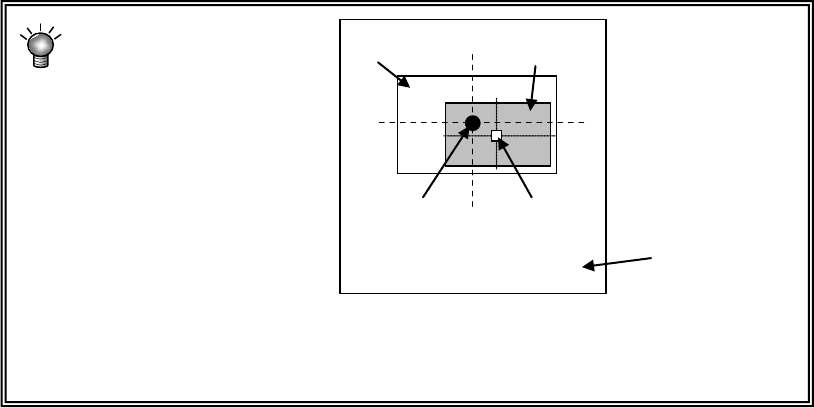

XY 值，不是指设置元件
的中心，而是指放入元件
的框的中心。
※XY 或 Z 的吸取位置不正确时，容易发生芯片站立、吸取错误等
。
6)状态使用
设置在执行生产时，是否使用该元件的供应设备。初始设定是“使用”。如要变更，请按[F2]
键或单击鼠标右键。
有多个元件供应设备（送料器等）时，要设定实际生产时使用的供应设备。
在只有一个供应设备的情况下设定“No”时，进行[数据一致性检查]时会发生错误。
有多个供应设备时，被设置的“No”供应设备无法代替。
框
元件
框中心
元件中心
供应装置
5-69
第 5 章 编辑程序
5-6-9 数据完成状况
可检查数据的完成状况。未完成时不能进行优化。
从菜单栏选择[数据]-[数据完成状况]后，即出现下列画面。

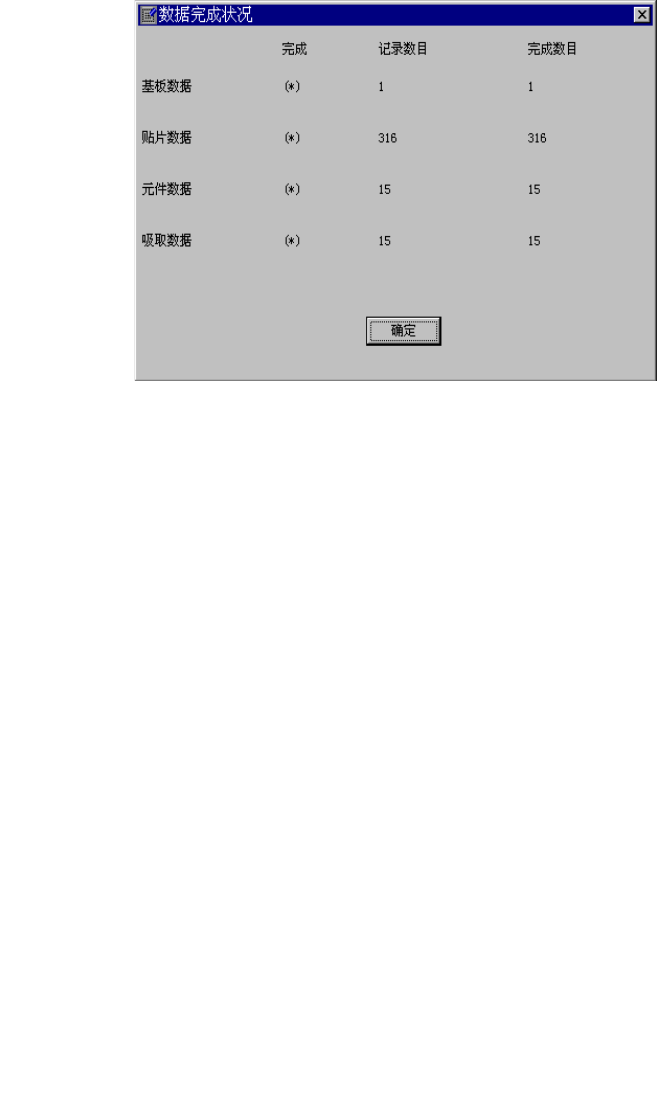

图
5-6-16
数据完成状况
［记录数目］与［完成数目］相等时为完成。“（ ）”中显示“*”则表示数据完成。“吸
取数据”即使不显示“*”也为完成。
如果有未完成的项目，请完成该项目。
有关数据菜单的数据一致性检查命令、优化菜单的各项命令、菜单显示的送料器分布命令、
生产相关信息命令、机器操作菜单、数据库菜单等，请详见『第 6 章 编辑辅助功能』。
5-70
第 5 章 编辑程序
5-7 菜单命令
5-7-1 概略
编辑程序中，有如下菜单命令。
分割搭載ﾃﾞｰﾀ(P)...
ﾉｽﾞﾙﾚｲｱｳﾄ(N)...
最適化(G)...
部品供給数(S)...
整合性ﾁｪｯｸ(L)
ﾃﾞｰﾀ完成状況(S)...
基板ﾃﾞｰﾀ(B)
搭載ﾃﾞｰﾀ(P)
部品ﾃﾞｰﾀ(C)
吸着ﾃﾞｰﾀ(I)
ﾂｰﾙﾊﾞｰ(T)
ﾌｨｰﾀﾞﾚｲｱｳﾄ(F )...
ﾏｰｸﾃﾞｰﾀﾍﾞｰｽ(M)...
ﾌｧｲﾙ (F) 編集 (E) ﾃﾞｰﾀ (C) 最適化 (O) 表示 (V) ﾏｼﾝ操作 (M) ﾃﾞｰﾀﾍﾞｰｽ (D) ﾍﾙﾌﾟ (H)
ﾊﾞｰｼﾞｮﾝ情報(A)...
ｺﾏﾝﾄﾞ(C)...
部品名変更(H)...
切り取り(T)
削除(D)
ｺﾋﾟｰ(C)
貼り付け(P)...
行の挿入(I)
ｼﾞｬﾝﾌﾟ(J)...
検索(F)...
前を検索(R)
次を検索(N)
置換(L)...
ｾﾙ･ｺﾋﾟｰ(O)
ｾﾙ･貼り付け(A)
ｿｰﾄ(S)
Ctrl+X
Ctrl+C
Ctrl+V
Ctrl+G
Ctrl+F
F7
Shift+F7
Ctrl+E
Ctrl+R
登録(B)...
一覧呼出(C)...
一括再呼出(A)...
単独(C)...
連続(A)...
Ctrl+N
印刷(P)... >
環境設定(C)...
新規作成(N)
開く(O)...
上書き保存(S)
Ctrl+O
Ctrl+S
名前を付けて保存(A)...
ﾌﾟﾛｸﾞﾗﾑの終了(X)
展開貼り付け(M)...
ﾋﾞｼﾞｮﾝｺﾋﾟｰ(V)...
生産ﾌﾟﾛｸﾞﾗﾑｺﾋﾟｰ(Z)...
行の二重化(U)
F1
生産に関する情報(I)
自動基板幅調整(A)...
基板ﾛｰﾄﾞ(L)...
基板搬出(E)...
部品ﾚｲｱ反映(Y) >
搬送(T) >
測定(M) >
確認(C) >
管理(A) >
搭載位置(P)...
吸着位置(I)...
吸着高さ(H)...
ﾌﾛﾝﾄ(F)...
ﾘｱ(R)...
BOC(B)...
ﾌｨｰﾀﾞﾊﾞﾝｸ(F) >
ﾌﾟﾛｸﾞﾗﾑﾃﾞｰﾀ(P)...
ﾉｽﾞﾙ割付(N)...
生産管理情報(M)...
最適化(O)... >
ｵﾌﾟｼｮﾝ(O)
供給数(S)
座標系(C)... >
ﾏｰｸ系(M)... >
部品別(C)
全部品(A)

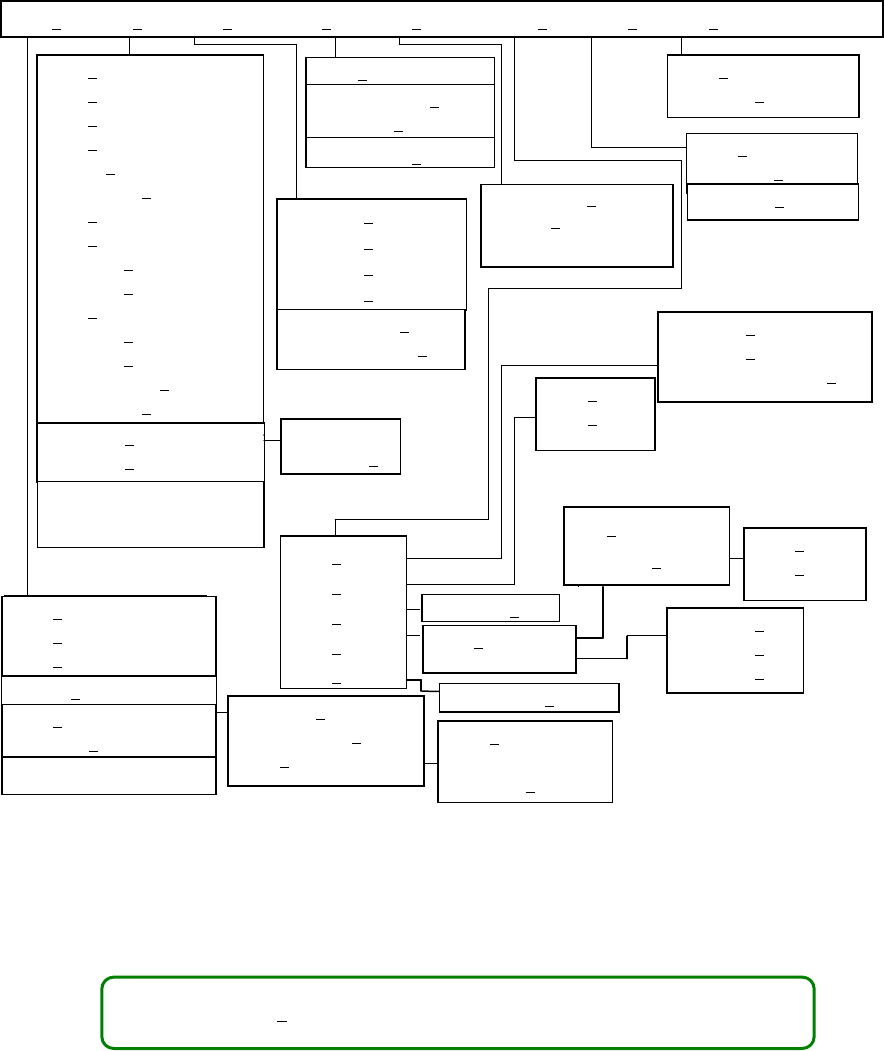

图
5-7-1
菜单命令一览表
粘贴矩阵(M)…
图像复制(V)…
剪切(T) Ctrl+X
删除(D)
复制(C) Ctrl+C
粘贴(P)… Ctrl+V
插入行(I)
复制并插入(U)
跳过(J)… Ctrl+G
查找(F)… Ctrl+F
向前查找(R) F7
向后查找(N) Shift+F7
替换(L)…
单格复制(O) Ctrl+E
单格粘贴(A) Ctrl+R
修改元件名称(H)…
反映元件层(Y) >
新建(N) Ctrl+N
打开(O) Ctrl+O
保存(S) Ctrl+S
打印(P) … >
环境设置(C)…
退出 (X)
传送(T) >
测量(M) >
检查(I) >
确认(C) >
管理(A) >
基板数据(B)
贴片数据(P)
元件数据(C)
吸取数据(I)
送料器分布(F)…
工具栏(T)
贴片位置（P）
基板送入(L)…
基板送出(E)…
自动调整基板宽度 (A)…
命令(C) … F1
版本信息(A)…
注册(B)
命令列表(C)…
重新查找(A)…
前面(F)…
后面(R)…
BOC(B)…
送料器台(F) >
数据完成状态(S) …
数据一致性检查(L)…
贴片位置(P)…
吸取位置(I)…
吸取高度(H)…
单独(C)…
连续(A)…
文件(F) 编辑(E) 数据(C) 优化(O) 显示(V) 机器操作(M) 数据库(D) 帮助(H)
优化(G)…
分配贴片数据(P)…
吸嘴分布(N)…
元件供应数(S)…
另存为(A)…
程序数据(P)…
生产管理信息(M) …
优化(O) … >
选项(O)
吸嘴分配(N) …
供应数量
(S)
复制生产程序(Z)…
速度确认(M)…
所有元件(A)
当前元件
(C)
标记(M) … >
坐标系(C) …>
标记数据库(M)…
* 类似［打开（O）…］后面有“…” 标号的，表明可以打开对话框。
5-71
