第 1 章 设备概要
1-3 系统构成
1-3-1 FX-2 系统构成
FX-2
电源单元
CPU 板
I/O 控制单元
马达控制单元
外体
X-Y 定位装置
贴片头 L
贴片头 R
基板传送装置
激光识别机头(LNC60)
HLC(主控计算机)
ATC(自动工具更换装置)
送料器台架
送料器浮动检查装置
气压机器配管系统
送料器位置指示器功能(FPI)
*1
带状送料器
管式送料器
散装送料器
不间断运行功能
*1
FCS(Flexible Calibration System)功能
UPS
IFS
-NX(智能供料器系统
)
*3
基板观察
*1
脚轮
*1
*1
巨型脚架
*1
带蜂鸣器三色信号灯
微型信号灯
*1
位置校正摄
像机 L(OCC)
高度测量装置(HMS)
激光
识别
机头(LNC60)
位置校正
摄像机 R(OCC)
高度测量装置(HMS)
坏板标记识别器(BMR)
*1
贴装工位
外形基准
销基准
*1
*4
L-WIDE 选购项
统一更换台功能
垃圾箱
真空泵
*1
*1
*2
*1
备用更换台功能
连接器托架(32mm 粘着带状送料器用)
*1
为选购项
*1：工厂出厂选项。
*2：贴装工位
侧的自
动基板宽度调整
为标准
设备。
*3：可对应 RFID。(工厂出货选项。RFID 功能
需要配备追踪功能。)
*4：L-WIDE 规格除外。
紧急停止按钮
液晶显示器
HOD
键盘
跟踪球
SSD
100BASE / 10BASE T
以太网卡
USB 端口
FDD
漏电断路器
*1
*1
*1
图像监视器
触摸屏
背面操作系统
IS(智能车间解决方案)
识别镀锡
印刷补偿贴片位置功能
自动基板宽度调整装置
EPU(外部程序制作单元)
追踪功能
Intelli 存储箱 *2
1-4
第 1 章 设备概要
1-3-2 FX-2C 系统构成
FX-2C
电源单元
CPU 板
I/O 控制单元
马达控制单元
外体
X-Y 定位装置
贴片头 L
贴片头 R
基板传送装置
激光识别机头(LNC60)
ATC(自动工具更
换装置)
送料器台架
送料器浮动检查装置
气压机器配管系统
送料器位置指示器功能(FPI)
*1
带状送料器
管式送料器
散装送料器
FCS(Flexible Calibration System)功能
UPS
EPU(外部程序制作单元)
脚轮
*1
*1
巨型脚架
*1
带蜂鸣器
三色信号灯
位置校正摄像机 L(OCC)
高度测量装置(HMS)
激光识别机头(LNC60)
位置校正摄像机 R(OCC)
高度测量装置(HMS)
坏板标记识别器(BMR)
*1
贴装工位
外形基准
销基准
*1
自动基板宽
度调整装置
统一更换台功能(仅前侧)
垃圾箱
真空泵
*1
*2
*1
备用更换台功能
连接器托架(32mm 粘着带状送料器用)
*1
为选购项
*1：工厂出厂选项。
*2：贴装工位侧的自动基板宽度调整为标准设备。
紧急停止按钮
液晶显示器
HOD
键盘
跟踪球
SSD
USB 端口
FDD
漏电断路器
*1
*1
图像监视器
触摸屏
1-5
第 1 章 设备概要
1-4 设备概要
1-4-1 本设备的构成

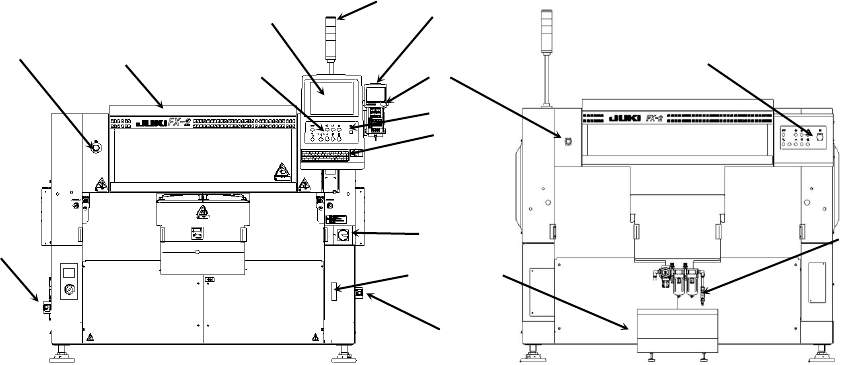

图
1-4-1
正面图 图
1-4-2
后侧图
① 液晶显示器
② HOD 装置 ③ 操作面板
④ 信号灯
⑤ 主开关 ⑥ 键盘
⑦ 外部设备接口
⑧ 内置 FDD (选购项) ⑨ 安全盖
（﹡注 1）
⑩ 真空泵
⑪ 紧急停止按钮 ⑫ 空气旋塞
（﹡注 2）
①
②
③
⑤
④
⑥
⑦
⑧
⑦
⑨
⑩
⑪
⑪
⑪
⑪
⑫
1-6
