第 5 章 编辑程序
菜单 向导
元件数据 编辑元件的有关数据。
吸取数据 编辑吸取的有关数据。
数据完成状态 显示各种数据完成情况。
数据一致性检查 检查编辑的生产程序文件的统一性。
优化 执行优化和指定优化选项。
分配贴片数据 显示执行优化的结果。
吸嘴分布 显示固定的吸嘴分布状况和优化结果。
元件供应数 设置元件供应数。
送料器分布 显示吸取数据列表显示的图像。
工具条 切换工具条显示／不显示。
贴片位置 在基板数据上以图形化显示贴片位置。
基板送入 送入基板。
基板送出 排出基板。
自动调整基板宽度 设置自动调整基板宽度。
单独 测量单件元件的尺寸。
连续 连续测量元件的尺寸。
速度确认 进行速度确认。
标记系、BOC 使用 BOC 校正坐标。
送料器台架 前面 确认送料器台标记识别。（前面）
送料器台架 后面 确认送料器台标记识别。（后面）
贴片位置 摄像机跟踪贴片位置。
吸取位置 摄像机跟踪吸取位置。
高度位置 吸取高度跟踪。
标记数据库 更改或删除注册的标记数据名称。
注册 注册到数据库。
命令列表 从数据库列表中调出数据。
重新查找 从数据库、常设信息中统一调出数据。
命令 显示生产编辑程序的使用方法等。
版本信息 显示生产编辑程序的版本信息。
在编辑程序过程中，焦点在数据的输入位置时，显示该数据的输入范围。焦点在列表画面上的打
开弹出菜单的单元格时，显示[按 F2 键编辑]。
5-74
第 5 章 编辑程序
5-7-3 文件菜单

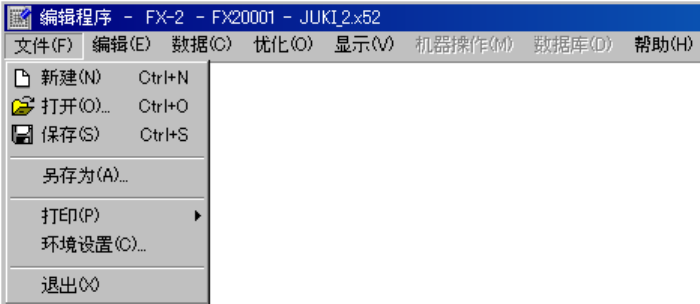

文件（F）菜单的结构如下。
图
5-7-3
文件菜单
有关程序名和文件名，请参见『5-3-9 程序名』及『5-3-9 扩展名』的说明。
5-7-3-1 新建
现有数据初始化后，程序名定为 UNTITLED。在现有数据进行初始化之前，先检查程序是否有变
化，如有变化，会显示制作中的数据可能丢失的提示对话框。
5-7-3-2 打开
读出保存在磁盘里的程序。在读出前，先检查现行程序是否有变化，如发现有变化，将显示对
话框，提示制作中的数据有可能丢失。
选择［OK］按钮后，显示如下对话框。请选择要读出的文件。
5-75
第 5 章 编辑程序
图
5-7-4
打开文件对话框
选择文件
直接从对话框中指定文件名：
在键盘上输入文件名，按［Enter］键。
文件名（N）: project2.x52
从文件列表上指定：
用鼠标双击所需文件，或用鼠标单击文件后再按[打开]按钮。
选择文件类型
更改窗口上显示的文件类型：
文件类型（T）: HLC 文件（h4h） •
HLC 文件（h4h）
•
优化分割文件#1（h41）
优化分割文件#2（h42）
优化分割文件#3（h43）
•
可选择的文件类型列表如下。
5-76
