第 5 章 编辑程序 5-7-3-6 环境设置 设置编辑程序的环境。 在文件菜单上选择环境设置后，出现下面的对话框。 图 5-7- 10 环境设置对话框 1. 单位 选择编辑程序时显示的单位：长度、压力。 长度 从 [ ｍｍ ] 、 [1/ 100mm ] 、 [ inch （英寸） ] 中选择。 压力 从 [ kPa ] 、 [ 大气压 ] 中选择。 2. 检测吸取位置偏差 输入检测元件数据吸取位置偏差的默认判定值。 5- 84
第 5 章 编辑程序
打印优化
从编辑画面的菜单栏中选择[文件]→[打印]→[优化]后，可选择[选项]、[吸嘴分配]、[供应数
量]命令。
[选项]
选择[选项]后，会出现下列打印对话框。
可以打印优化选项。
图
5-7-7
打印优化选项
[吸嘴分配]
选择[吸嘴分配]后，会出现下列打印对话框。
可以打印优化配置的吸嘴编号和个数。
图
5-7-8
打印吸嘴配置一览
[供应数量]
选择[供应数量]后，会出现下列对话框。
可以打印优化配置的元件供给装置的类型和数量。
图
5-7-9
打印优化供给数
5-83
第 5 章 编辑程序
5-7-3-6 环境设置
设置编辑程序的环境。
在文件菜单上选择环境设置后，出现下面的对话框。

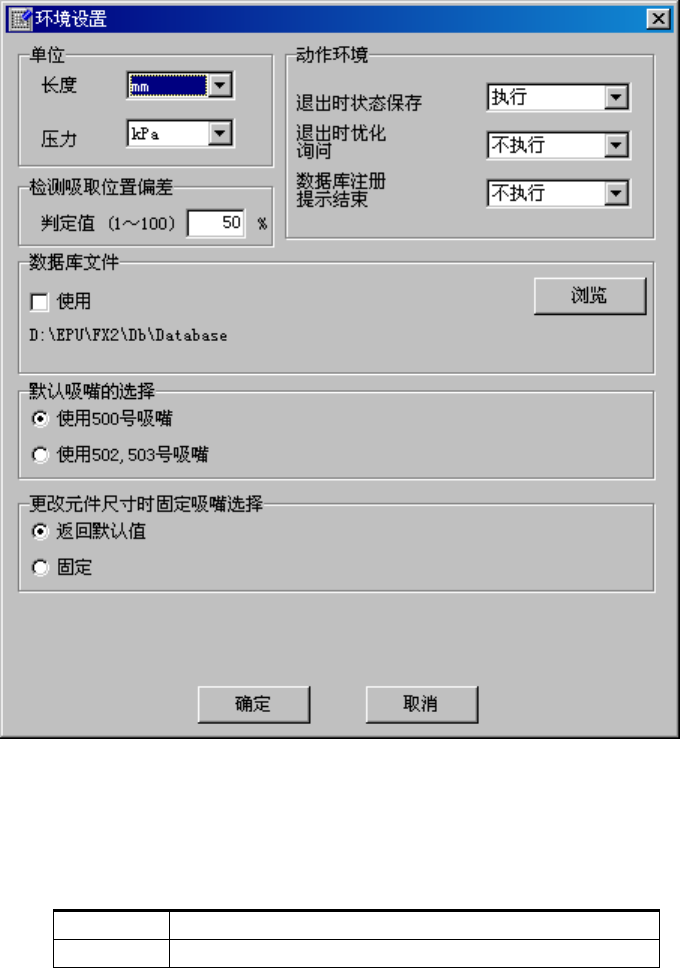

图
5-7-10
环境设置对话框
1.单位
选择编辑程序时显示的单位：长度、压力。
长度 从[ｍｍ]、[1/100mm]、[inch（英寸）]中选择。
压力 从[kPa]、[大气压] 中选择。
2.检测吸取位置偏差
输入检测元件数据吸取位置偏差的默认判定值。
5-84
第 5 章 编辑程序
3. 动作环境
设置编辑程序时的动作环境。
3-1：[退出时状态保存] （※此功能仅限 EPU）
从［执行］、［不执行］中选择。
设置
下次开始时的动作
［执行］ 再现以下项目。
1.显示、不显示工具条
2.读取文件名
3.窗口大小
*
设置退出时［执行］状态保存。编辑程序结束、再开始编辑程序时，画面将显
示上次使用的最后文件，并保持原窗口大小。
［不执行］ 新建画面和文件名（不读取上次文件）。
3-2：退出时优化询问
从［执行］、［不执行］中选择。
设置
动作
［执行］ 退出编辑程序时，询问是否执行优化。
设置执行优化，则执行优化后再退出编辑程序。
［不执行］ 退出编辑程序时，不询问是否执行优化。
3-3：数据库注册提示结束
从［执行］、［不执行］中选择。
设置
动作
［执行］ 将元件数据注册到数据库后，通知注册完成。
［不执行］ 注册完成后不通知。
5-85
