第 5 章 编辑程序
4.数据库文件
指定是否使用数据库文件。
编辑程序中的数据库仅可使用一个。
尽管可制作多个数据库进行运用，但必须根据程序指定要使用的数据库。
＜设定方法＞
●要使用
Flexline
数据库时
图
5-7-11
指定
DB
文件
●要使用
IS
元件数据库时
请单击勾选“使用 IS 元件 DB”左侧的复选框。
这时，浏览的数据库将自动浏览 IS 服务器内的数据库。
在画面，会显示 IS 服务器的 IP 地址及端口号。
※有关贴片机端的数据库详情，请参见 6 章 编辑辅助功能，在 IS 端的设定请参见
IS 使用说明书。
在选中框指定是否
使用数据库文件
按下［浏览］键后，出现[打开] 对话框，可以指
定数据库文件。
5-86
第 5 章 编辑程序

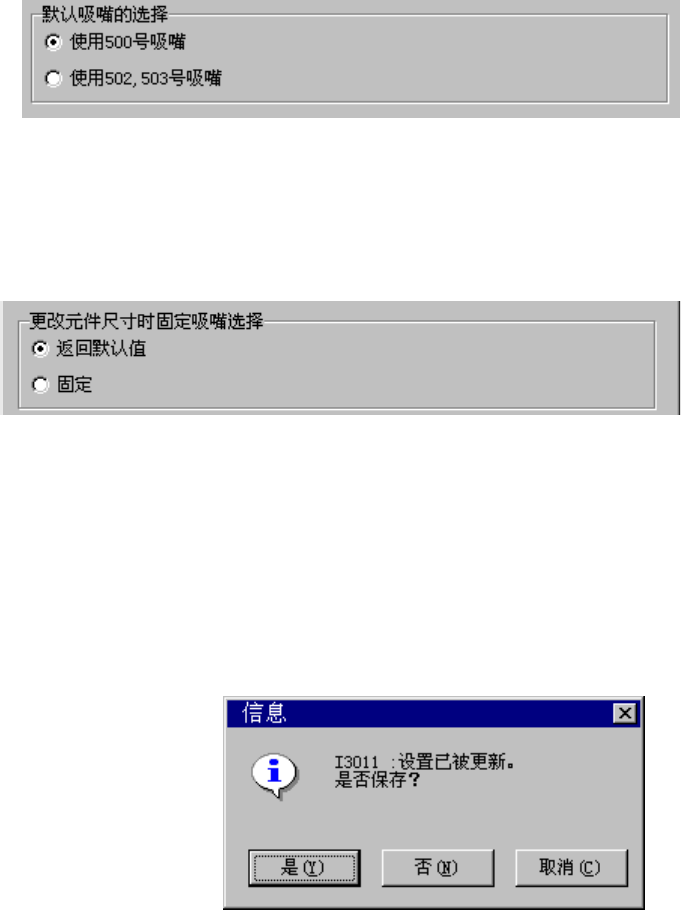

5. 默认吸嘴的选择
制作元件数据时，设置使用默认吸嘴。
元件数据设为 500 号吸嘴时，可选择保持 500 号设置，或设为 502、503 号。
6. 更改元件尺寸时固定吸嘴选择
选择“返回默认值”时，当元件尺寸变更后，即变更为默认的吸嘴号。
选择“固定”时，即使元件尺寸变更，也保持当前选择的吸嘴号，不进行变更。
5-7-3-7 退出
结束编辑程序｡
当程序有改变而没有保存时，会出现下列对话框｡
图
5-7-12
退出时保存确认对话框
［是］ 保存后，退出编辑程序。
［否］ 不保存，退出编辑程序。
［取消］ 取消退出处理。
5-87
第 5 章 编辑程序

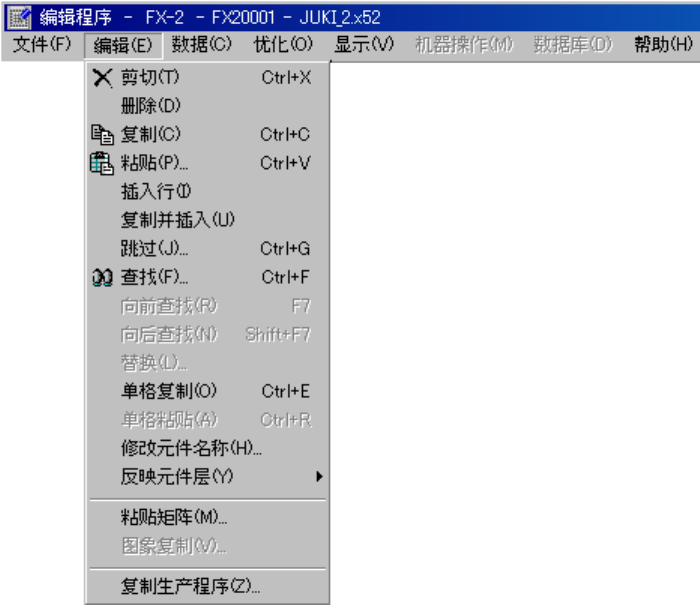

5-7-4 编辑菜单
编辑菜单有下列命令项目。
图
5-7-13
编辑菜单命令
选择范围
在列表画面中进行剪切、复制时，首先要确定复制或删除的范围。
用鼠标拖拽后，选定的范围呈反色显示。
若用键入法：按住［SHFIT］键，用［↓］键或［↑］键选择范围，选定的范围呈反色显示。
5-88
