第 5 章 编辑程序
5-7-4-3 复制
选定范围，反色显示后，将内容保存到剪切板。
要粘贴数据时，实行粘贴命令。
表
5-7-6
复制命令
各画面的操作
画面
内容
基板数据
基本设置画面
•不能使用。
尺寸设置画面 •不能使用。
电路配置画面 •不能使用。
贴片数据 列表画面 •可把焦点所在的记录内容复制到剪贴板。
•可用[粘贴]命令进行粘贴。
贴片数据
基准领域画面
•在浏览（参见）模式上不能使用。
•可在选择整行模式时，复制所有标记群组内容。
•可用[粘贴]命令进行粘贴。
元件数据 列表画面 •不能使用。
元件数据 表格画面 •不能使用。
吸取数据 列表画面 •不能使用。
元件数据 表格画面 •不能使用。
5-91
第 5 章 编辑程序
5-7-4-4 粘贴
粘贴命令的各种操作画面，分述如下。
当使用排序功能时，不能选择粘贴命令。
表
5-7-7
粘贴命令
各画面的操作
画面
内容
基板数据
基本设置画面
•不能使用。
尺寸设置画面 •不能使用。
电路配置画面 •不能使用。
贴片数据 列表画面 •执行［剪切］或［复制］命令后，剪切板中有该数据时，才可选择
粘贴。此外则浅色显示。
•粘贴后，元件 ID 为「＃」。
•指定 X 间距、Y 间距，可以对 X 方向贴片位置、Y 方向贴片位置进行
加算或减算的累加复制。
•详细的操作方法参见下列『粘贴命令操作』。
贴片数据
基准领域画面
•［复制］时，只有剪切板上有该数据时才
可能选择。此外则浅色显示。
•执行时，不显示以下对话框（不能使用累加复制）即可粘贴。指定
粘贴目标行不是空白行（9 个项目均未输入的行）时，显示（确定/
取消）提示，选择[确定] 覆盖。
元件数据 列表画面 •不能使用。
元件数据 表格画面 •不能使用。
吸取数据 列表画面 •不能使用。
吸取数据 表格画面 •不能使用。
粘贴命令的操作

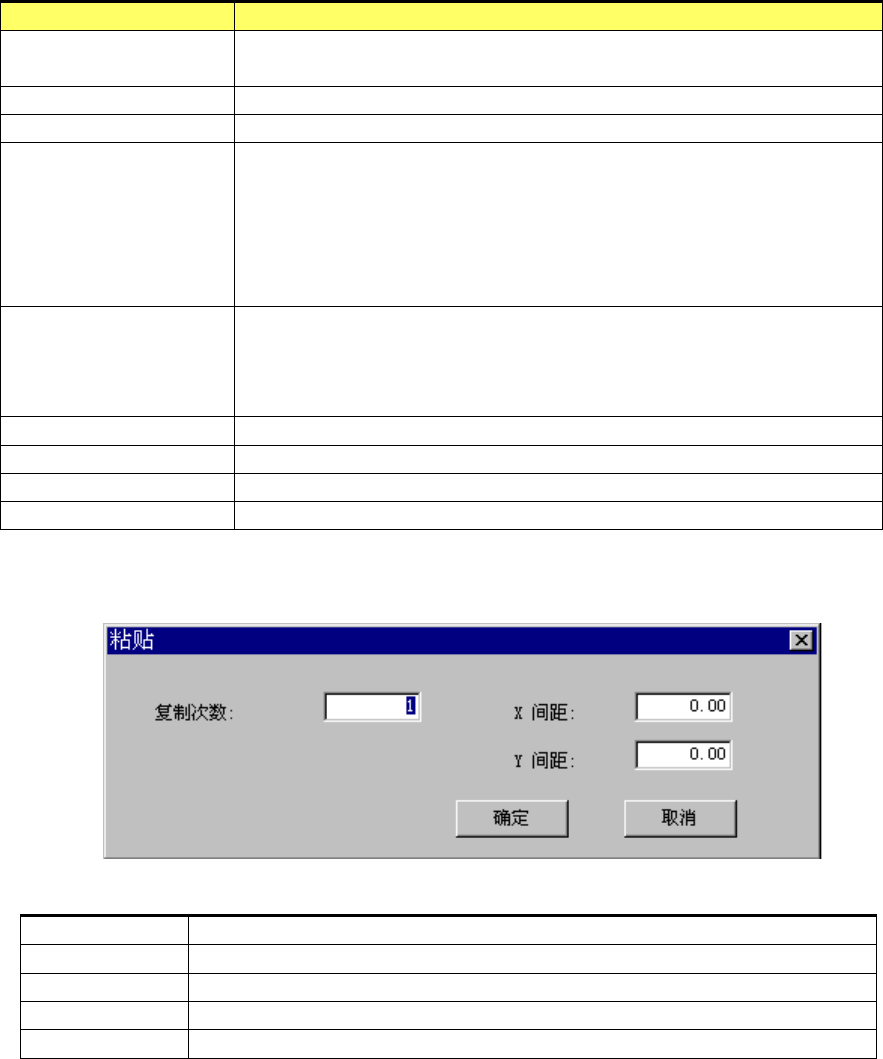

图
5-7-14
粘贴对话框
复制次数 指定复制次数 (默认值 = 1)。
X 间距 指定 X 方向贴片位置的增量或减量 (默认值 = 0.00)。
Y 间距 指定 Y 方向贴片位置的增量或减量 (默认值 = 0.00)。
确定 执行粘贴。
取消 中止粘贴。
5-92
第 5 章 编辑程序
执行结果举例
正常时
元件 ID
X Y 角度 元件名
R1 5.00 10.00 45.00 1608-A
R2 10.00 10.00 0.00 1608-A
复制次数:
3 X 间距: 0.50
Y 间距:
1.00
# 5.50 11.00 45.00 1608-A
# 10.50 11.00 0.00 1608-A
# 6.00 12.00 45.00 1608-A
# 11.00 12.00 0.00 1608-A
# 6.50 13.00 45.00 1608-A
11.50 13.00 0.00 1608-A
•复制区域插入指定行的上方。
•元件 ID 全部为 “#”。
•输入焦点位于插入区域左端的元件 ID 上。
粘贴时的错误
发生下面错误时，显示警告对话框｡
① 数据数超过可输入的最大件数｡
图
5-7-15
超出贴片点数范围
［确定］ ：中止复制。此种情况下数据不被复制。
② 贴片点位置超过基板或者电路范围。
图
5-7-16
超出贴片位置范围
［确定］ 继续复制。复制数据上显示超出范围记号｡
［取消］ 复制中止。
