第 5 章 编辑程序
执行结果举例
正常时
元件 ID
X Y 角度 元件名
R1 5.00 10.00 45.00 1608-A
R2 10.00 10.00 0.00 1608-A
复制次数:
3 X 间距: 0.50
Y 间距:
1.00
# 5.50 11.00 45.00 1608-A
# 10.50 11.00 0.00 1608-A
# 6.00 12.00 45.00 1608-A
# 11.00 12.00 0.00 1608-A
# 6.50 13.00 45.00 1608-A
11.50 13.00 0.00 1608-A
•复制区域插入指定行的上方。
•元件 ID 全部为 “#”。
•输入焦点位于插入区域左端的元件 ID 上。

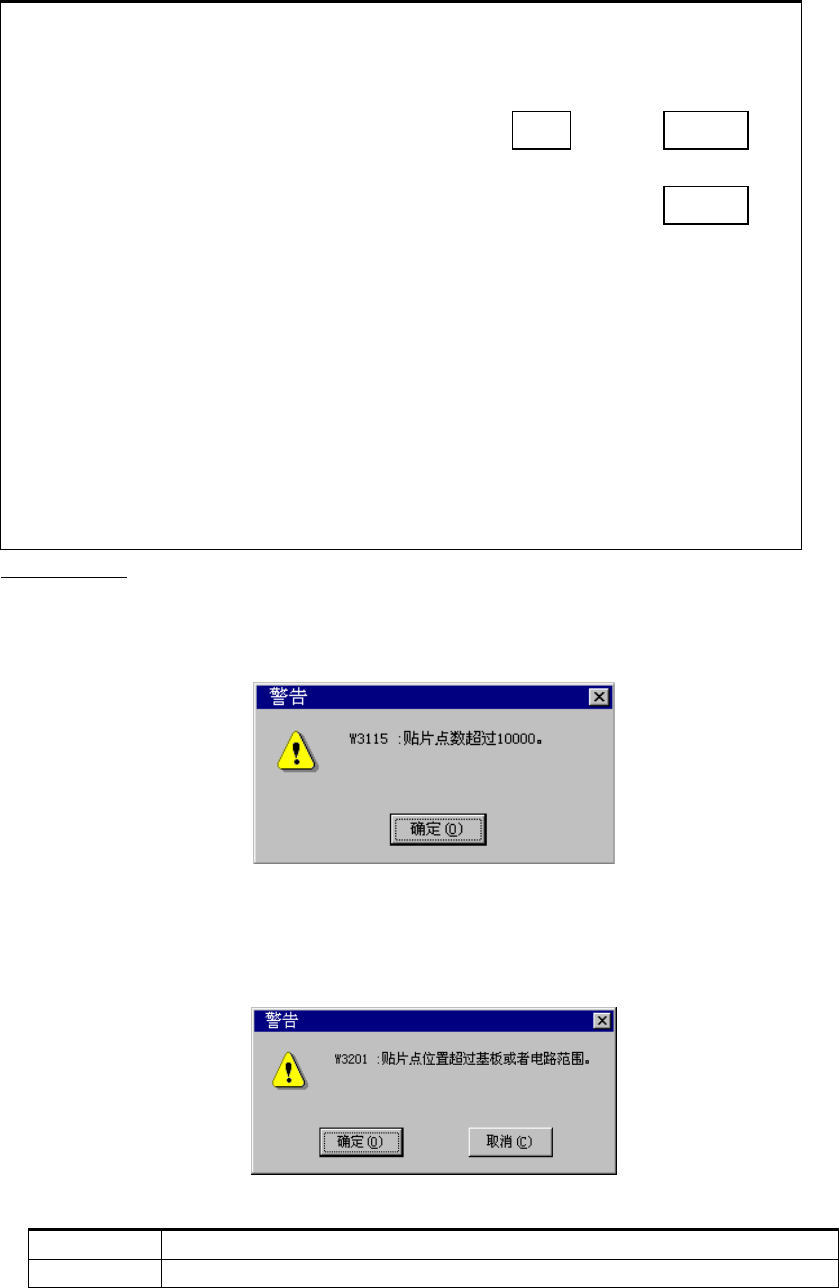

粘贴时的错误
发生下面错误时，显示警告对话框｡
① 数据数超过可输入的最大件数｡
图
5-7-15
超出贴片点数范围
［确定］ ：中止复制。此种情况下数据不被复制。
② 贴片点位置超过基板或者电路范围。
图
5-7-16
超出贴片位置范围
［确定］ 继续复制。复制数据上显示超出范围记号｡
［取消］ 复制中止。
5-93
第 5 章 编辑程序
5-7-4-5 插入行
插入命令的各种操作画面，分述如下。
使用排序功能时，不能选择插入命令。
表
5-7-8
插入行
各画面的操作
画面
内容
基板数据
基本设置画面
•不能使用。
尺寸设置画面 •不能使用。
电路配置画面 •在光标位置插入空白行。
执行插入命令后，光标移动到空白行最左边的输入区。
贴片数据 列表画面 •在光标位置插入空白行。
元件 ID 变为 “＃” 。贴片位置、角度、元件名为空白。
贴片数据
基准领域画面
•不能使用。
元件数据 列表画面 •不能使用。
元件数据 表格画面 •不能使用。
吸取数据 列表画面 •不能使用。
吸取数据 表格画面 •不能使用。
5-7-4-6 复制并插入
复制并插入命令的各操作画面，分述如下。
使用排序功能时，不能选择复制并插入命令。
表
5-7-9
复制并插入
各画面的操作
画面
内容
基板数据
基本设置画面
•不能使用。
尺寸设置画面 •不能使用。
电路配置画面 •在光标所在行的下一行复制并插入。
命令执行后，光标移动到空白行最左边的输入区。
贴片数据 列表画面 •在光标所在行的下一行复制并插入｡
命令执行后，光标移动到空白行最左边的输入区。
•元件 ID 变为 “＃” 。
贴片数据
基准领域画面
•不能使用。
元件数据 列表画面 •不能使用。
元件数据 表格画面 •不能使用。
吸取数据 列表画面 •复制元件名和包装方式，其它项目初始化。
吸取数据 表格画面 •不能使用。
5-94
第 5 章 编辑程序
5-7-4-7 跳过
跳过（跳转）操作画面见下表。
表
5-7-10
跳过命令
各画面的操作
画面
内容
基板数据
基本设置画面
•不能使用。
尺寸设置画面 •不能使用。
电路配置画面 •不能使用｡
贴片数据 列表画面 •指定行号，如果行号在画面显示范围内，光标直接移到该行。
行号在显示范围以外时，滚动画面将该行显示在画面中央位置。
操作：
选择[跳过]后，出现图 5-7-17 跳转对话框。
指定跳转目标行号。如指定超过已输入数据范围，则跳转到
最后一行。
元件数据 列表画面
吸取数据 列表画面
贴片数据
基准领域画面
•不能使用｡
元件数据 表格画面 •指定行号，表格画面的显示内容变为指定行。
•指定行在范围外时，显示最后一行内容。
吸取数据 表格画面

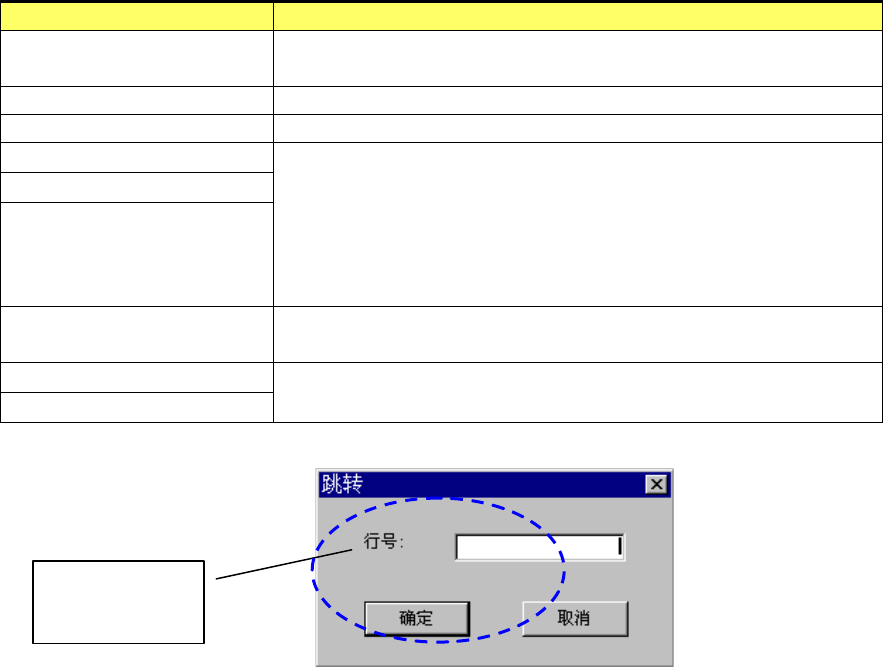

图
5-7-17
跳转对话框
输入行号
按下[确定]
5-95
