第 5 章 编辑程序
5-7-4-8 查找
查找命令的操作画面见下表。
表
5-7-11
查找命令
各画面的操作
画面
内容
基板数据
基本设置画面
•不能使用。
尺寸设置画面 •不能使用。
电路配置画面 •不能使用。
贴片数据
列表画面
•作为查找条件，可用［元件 ID
］、［元件名］和［未完成元件］进行查找。
•在显示画面内发现符合条件的记录时，光标将移动到该位置。
在显示范围以外时，滚动画面使之显示在画面中央。
贴片数据
基准领域画面
•不能使用。
元件数据
列表画面
•作为查找条件，可用［元件名］、［未完成元件］进行查找。
•在显示画面内发现符合条件的记录时，光标将移动到该位置。
吸取数据
列表画面
元件数据
表格画面
•作为查找条件，可用［元件名］和［未完成元件］进行查找。
•发现符合条件的数据时，在画面中显示该数据的内容。
吸取数据
表格画面

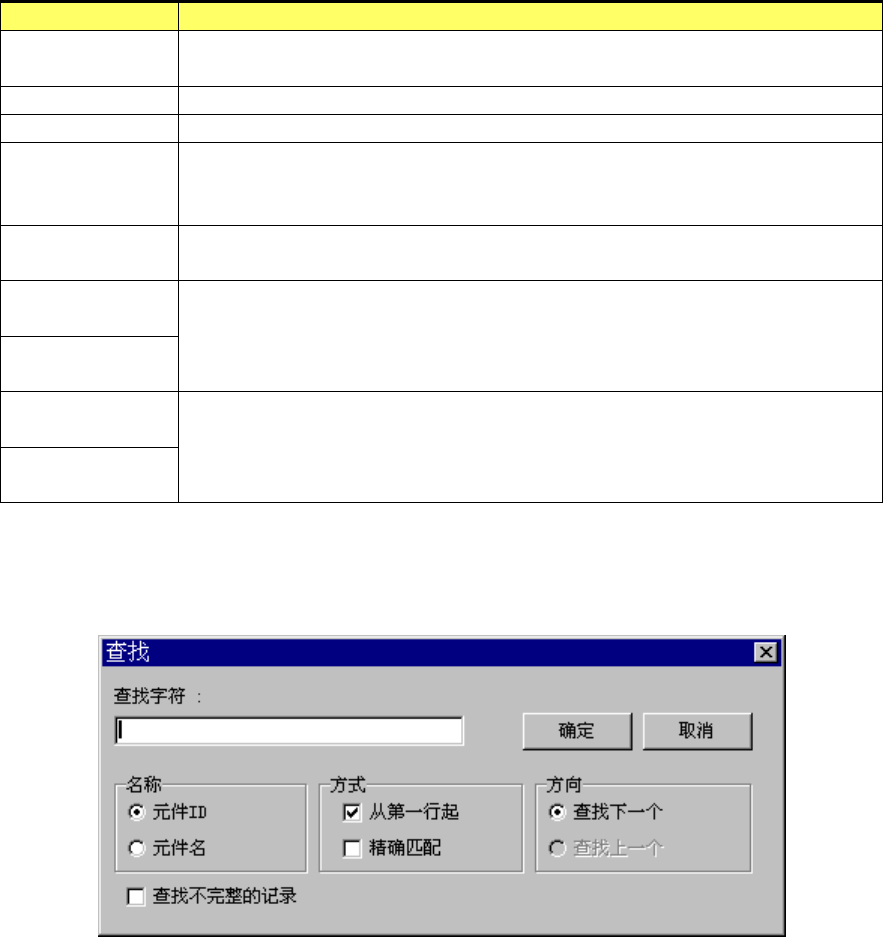

查找对话框
选择[查找]后出现以下对话框。输入查找字符，指定条件，按下[确定]开始查找。
图
5-7-18
查找对话框
5-96
第 5 章 编辑程序
指定［不完整的记录］为查找条件时，不能选择［元件 ID］、［元件名］、［精确匹配］ 。

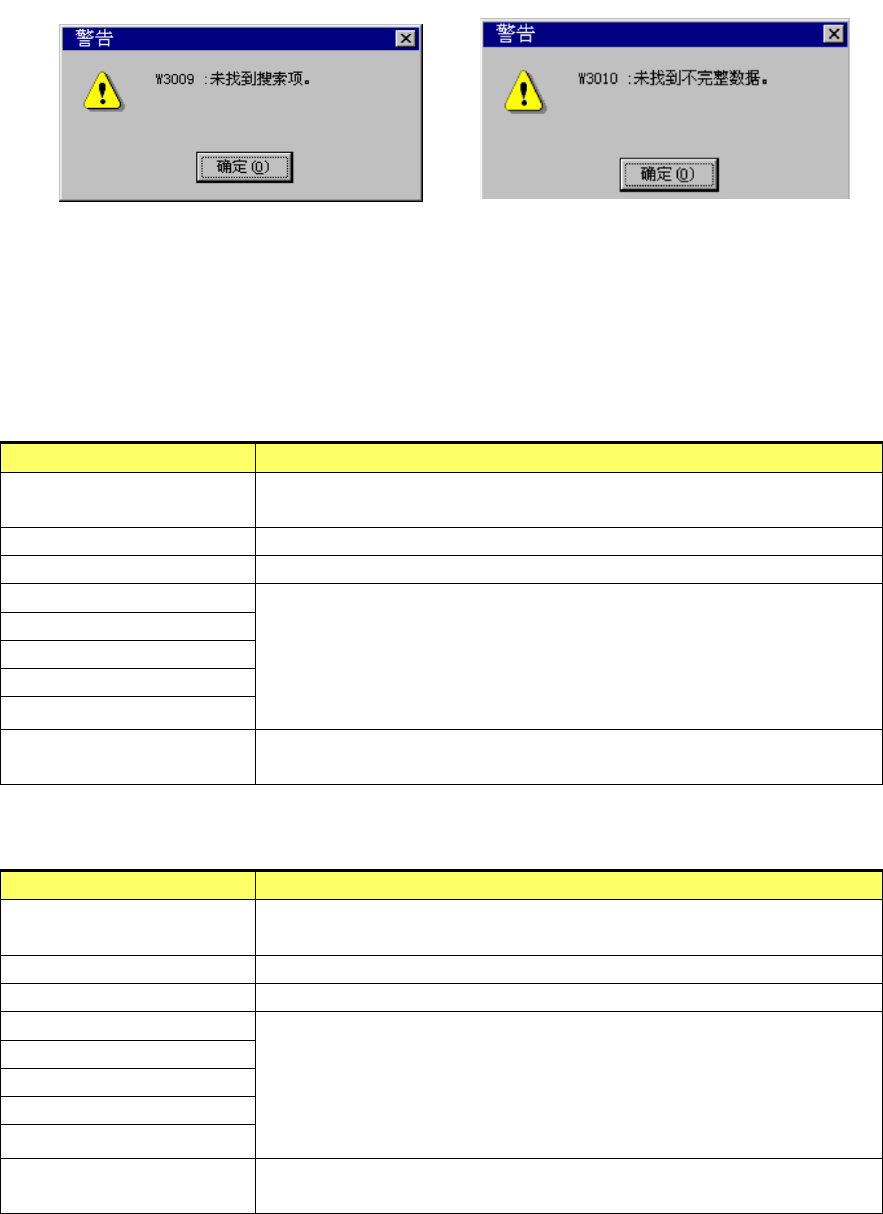

查找结果没有发现一致数据时，出现下列的信息。
图
5-7-19
未找到搜索项时
图
5-7-20
未找到不完整数据时
输入的查找文字和查找条件，保存到下一个查找对话框出现为止。
5-7-4-9 向前查找、向后查找
[向前查找]、[向后查找]命令在各画面中的操作方法如下。
表
5-7-12
向前查找命令
各画面的操作
画面
内容
基板数据
基本设置画面
•不能使用。
尺寸设置画面 •不能使用。
电路配置画面 •不能使用。
贴片数据 •执行［查找］时，只有保持查找文字、查找条件的状态下，才能
选择[向前查找]。此外用浅色显示。
•与［查找］对话框的指定查找方向无关，只能向前查找。
•动作与［查找］相同。
元件数据 列表画面
吸取数据 列表画面
元件数据 表格画面
吸取数据 表格画面
贴片数据
基准领域画面
•不能使用。
表
5-7-13
向后查找命令
各画面的操作
画面
内容
基板数据
基本设置画面
•不能使用。
尺寸设置画面 •不能使用。
电路配置画面 •不能使用。
贴片数据 •执行［查找］时，只有保持查找文字、查找条件的状态下，才能
选择[向后查找]。此外用浅色显示。
•与［查找］对话框的指定查找方向无关，只能向前查找。
•动作与［查找］相同。
元件数据 列表画面
吸取数据 列表画面
元件数据 表格画面
吸取数据 表格画面
贴片数据
基准领域画面
•不能使用。
5-97
第 5 章 编辑程序
5-7-4-10 替换
替换命令只有在元件数据的列表画面及表格画面才能执行。

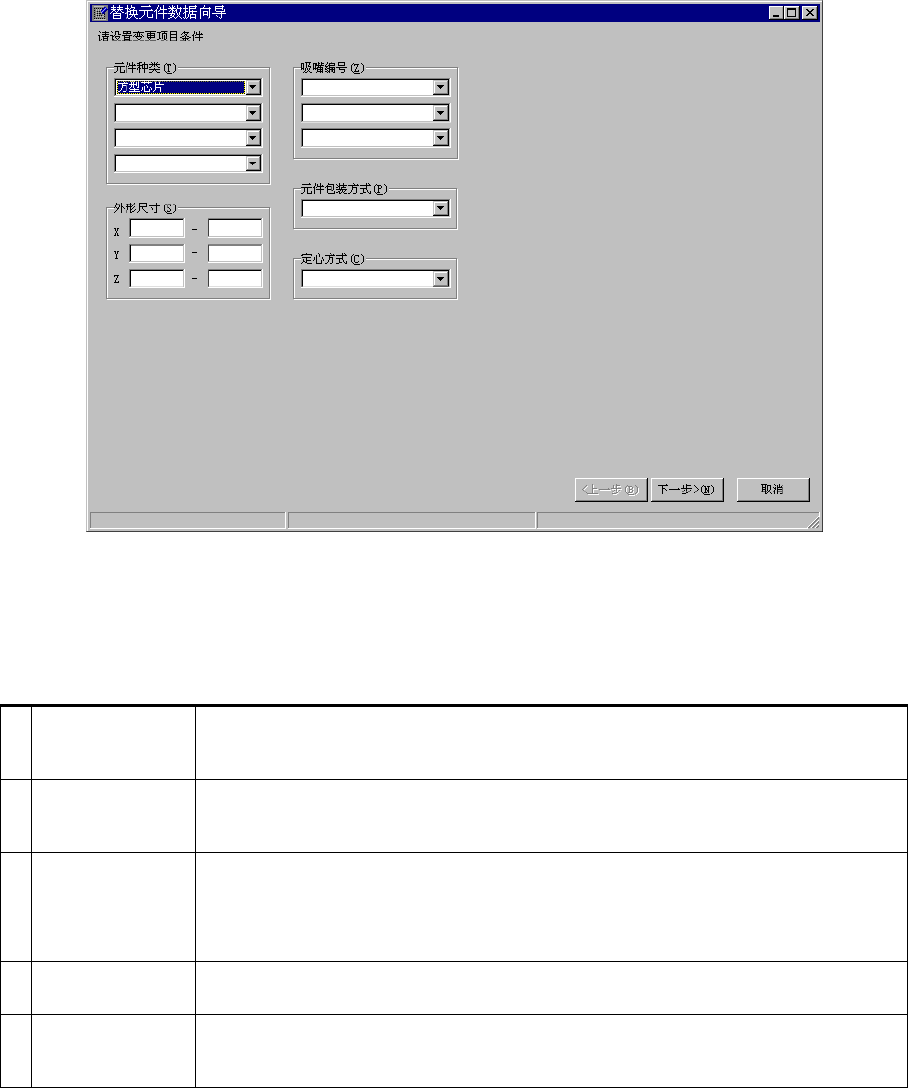

从[编辑]菜单选择[替换]，启动下列［替换元件数据向导］。
图
5-7-21
替换元件数据向导
条件设置画面
在条件设置画面中，设置变更对象的元件条件。
可设置的条件见下表。
表
5-7-14
条件设置画面
设置项目
1
元件种类 最多指定四种元件种类。指定多种类时，被指定的所有元件均为对象。
不指定时，所有元件均为对象。
2
外形尺寸 分别设置元件的长、宽、高的最大值和最小值。
省略输入时，按可输入的最大值、最小值处理。
3
吸嘴编号 最多可以指定三种吸取的吸嘴号码。
指定多种类时，指定的所有元件均为对象。
不指定时，所有吸嘴号码均为替换对象。
4
元件包装方式 指定元件的包装方式。不指定时，所有包装元件均为对象。
5
定心方式 指定元件的定心方式。
不指定时，所有定心方式的元件均为对象。
5-98
