第 5 章 编辑程序 5-7-4- 10 替换 替换命令只有在元件数据的列表画面及表格画面才能执行。 从 [ 编辑 ] 菜单选择 [ 替换 ] ，启动下列［替换元件数据向导］ 。 图 5-7- 21 替换元件数据向导 条件设置画面 在条件设置画面中，设置变更对象的元件条件。 可设置的条件见下表。 表 5-7- 14 条件设置画面 设置项目 1 元件种类 最多指定四种元件种类。指定多种类时，被指定的所有元件均为对象。 不指定时，所有元件均…
第 5 章 编辑程序
指定［不完整的记录］为查找条件时，不能选择［元件 ID］、［元件名］、［精确匹配］ 。
查找结果没有发现一致数据时，出现下列的信息。
图
5-7-19
未找到搜索项时
图
5-7-20
未找到不完整数据时
输入的查找文字和查找条件，保存到下一个查找对话框出现为止。
5-7-4-9 向前查找、向后查找
[向前查找]、[向后查找]命令在各画面中的操作方法如下。
表
5-7-12
向前查找命令
各画面的操作
画面
内容
基板数据
基本设置画面
•不能使用。
尺寸设置画面 •不能使用。
电路配置画面 •不能使用。
贴片数据 •执行［查找］时，只有保持查找文字、查找条件的状态下，才能
选择[向前查找]。此外用浅色显示。
•与［查找］对话框的指定查找方向无关，只能向前查找。
•动作与［查找］相同。
元件数据 列表画面
吸取数据 列表画面
元件数据 表格画面
吸取数据 表格画面
贴片数据
基准领域画面
•不能使用。
表
5-7-13
向后查找命令
各画面的操作
画面
内容
基板数据
基本设置画面
•不能使用。
尺寸设置画面 •不能使用。
电路配置画面 •不能使用。
贴片数据 •执行［查找］时，只有保持查找文字、查找条件的状态下，才能
选择[向后查找]。此外用浅色显示。
•与［查找］对话框的指定查找方向无关，只能向前查找。
•动作与［查找］相同。
元件数据 列表画面
吸取数据 列表画面
元件数据 表格画面
吸取数据 表格画面
贴片数据
基准领域画面
•不能使用。
5-97
第 5 章 编辑程序
5-7-4-10 替换
替换命令只有在元件数据的列表画面及表格画面才能执行。
从[编辑]菜单选择[替换]，启动下列［替换元件数据向导］。
图
5-7-21
替换元件数据向导
条件设置画面
在条件设置画面中，设置变更对象的元件条件。
可设置的条件见下表。
表
5-7-14
条件设置画面
设置项目
1
元件种类 最多指定四种元件种类。指定多种类时，被指定的所有元件均为对象。
不指定时，所有元件均为对象。
2
外形尺寸 分别设置元件的长、宽、高的最大值和最小值。
省略输入时，按可输入的最大值、最小值处理。
3
吸嘴编号 最多可以指定三种吸取的吸嘴号码。
指定多种类时，指定的所有元件均为对象。
不指定时，所有吸嘴号码均为替换对象。
4
元件包装方式 指定元件的包装方式。不指定时，所有包装元件均为对象。
5
定心方式 指定元件的定心方式。
不指定时，所有定心方式的元件均为对象。
5-98
第 5 章 编辑程序
输入必要的项目，选择［下一步］后，进入下图的替换设置画面 1。

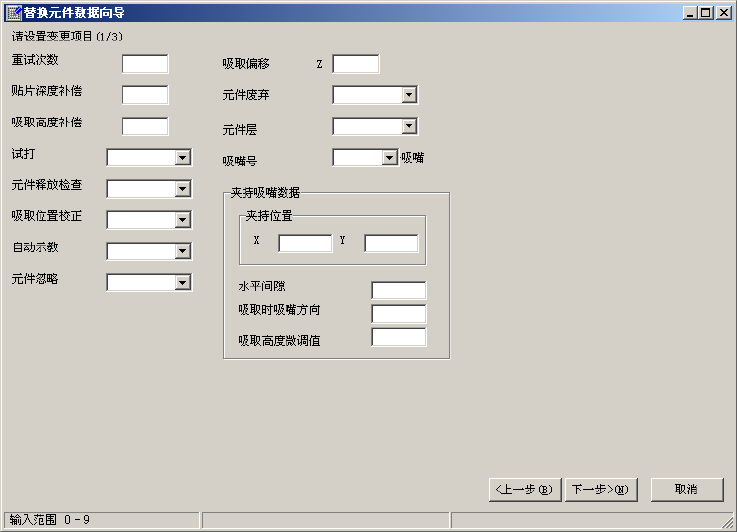

图
5-7-22
替换设置画面
1
替换设置画面 1，显示元件数据的附加信息选项卡的内容。
在各个项目中，输入要变更的值。画面左下角显示可输入范围。
［上一步］按钮： 返回到上一个画面。
［下一步］按钮： 进入下一个画面 (替换设置画面 2) 。
［取消］ 按钮： 中断处理，关闭对话框。
5-99
