第 1 章 设备概要 设备内部的主要构成如下图所示。 图 1-4-3 设备内部构成 No 名称 No 名称 ① Y 台轴 ⑥ OCC ( 位置校正摄像机 ) ② X 梁架 ⑦ CAL 校准台 ③ LNC 贴片头 ⑧ 自动工具交换装置 (ATC) ④ HMS ( 高度测量装置、选购项 ) ⑨ (LF 左前 ) 送料器台架 ⑤ BMR ( 坏板标记识别器、选购项 ) 如上图所示，左 Head 上安装有接近传感器。请注意，勿使工具或手表等金属…
第 1 章 设备概要
：打开空气旋塞的状态。供给空气。
：关闭空气旋塞的状态。阻断空气。

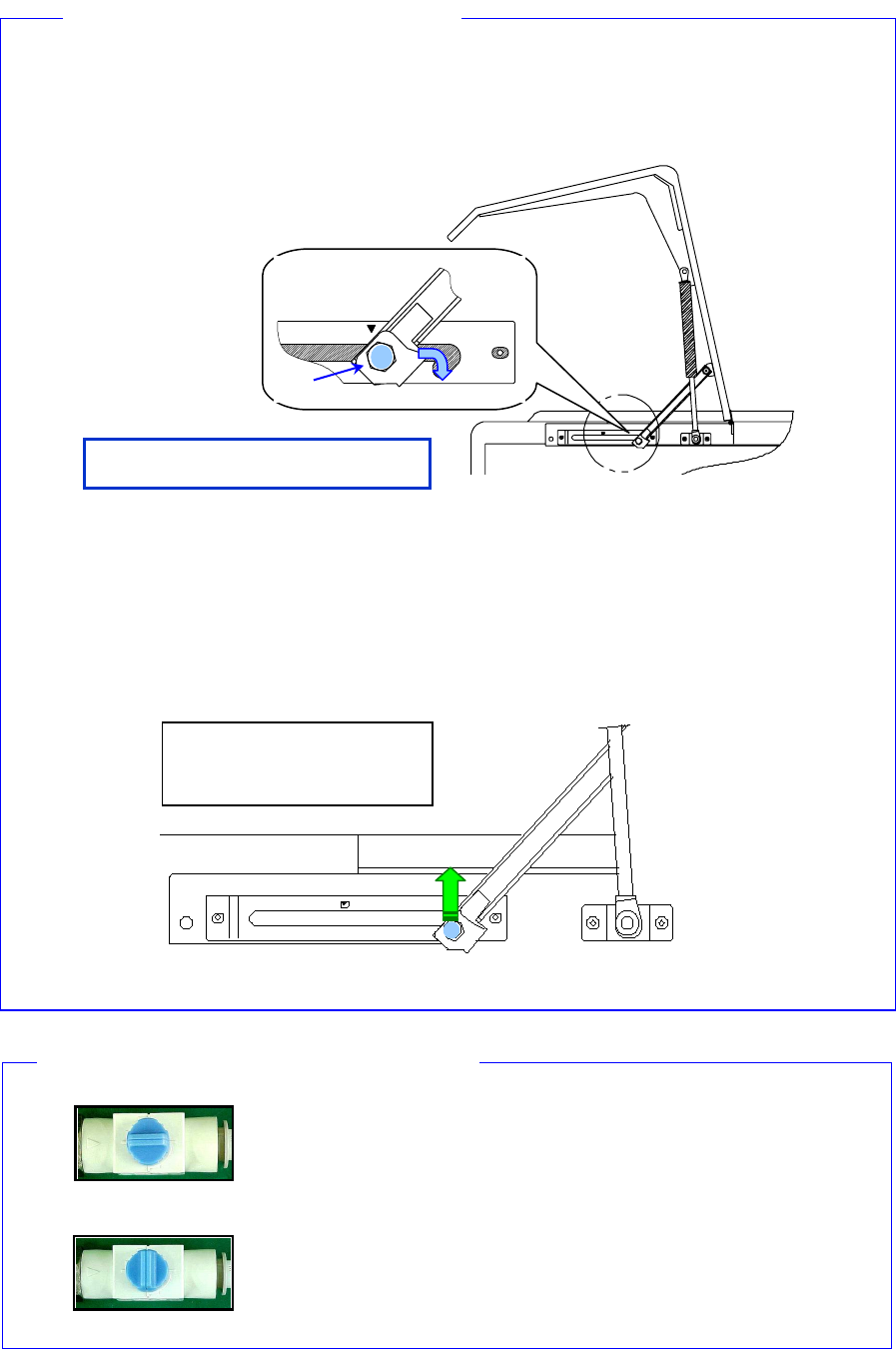

〈安全盖打开状态(侧面图)〉
〈﹡注
1
：开关安全盖时的注意事项〉
◆打开安全盖时要把盖子向上开足直到上了锁，确认上了锁之后再放开手。
（把盖子开到最大限度就会进入上锁状态。）
*未上锁、手离开盖子时，盖子有落下来的危险。
◆关盖子时先解开锁，再关闭盖子。把盖子向上提，在全开状态下，把手把向上移动解开锁。
（请注意，解开锁时不要使盖子落下来受伤。）
﹡不要过渡增加盖子、手把等的负荷。
请确认手把已推到尽头、并且稳固。
手把
把手把向上提，解开锁后，
再关闭安全盖子。
〈﹡注２：开关空气旋塞时的注意事项〉
1-7
第 1 章 设备概要

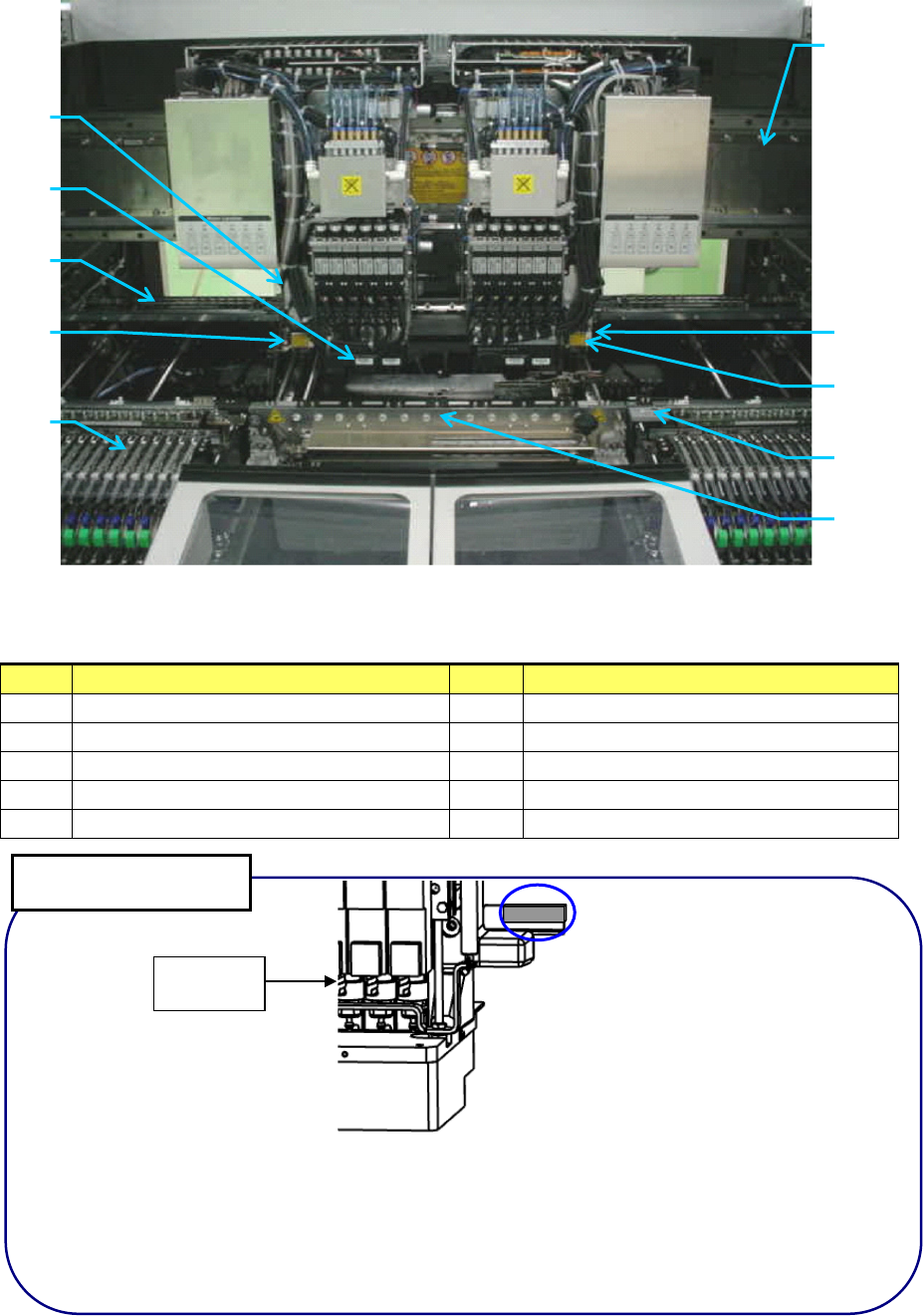

设备内部的主要构成如下图所示。
图
1-4-3
设备内部构成
No
名称
No
名称
①
Y
台轴
⑥
OCC (
位置校正摄像机
)
②
X
梁架
⑦
CAL
校准台
③
LNC
贴片头
⑧
自动工具交换装置
(ATC)
④
HMS (
高度测量装置、选购项
)
⑨
(LF
左前
)
送料器台架
⑤
BMR (
坏板标记识别器、选购项
)
如上图所示，左 Head 上安装有接近传感器。请注意，勿使工具或手表等金属物品接近该传
感器。安装接近传感器的目的在于防止对左右 Head 的干扰。当传感器检测出有金属物品接
近或接触，会立即关闭伺服电源，并显示接近 Head 接近的信息。
万一使接近传感器感知、伺服电源被关闭时，请执行原点返回。
＜接近传感器安装部位＞
接近传感器注意事项
左 Head
①
②
⑤
⑦
⑨
④
⑥
⑧
③
④
1-8
第 1 章 设备概要

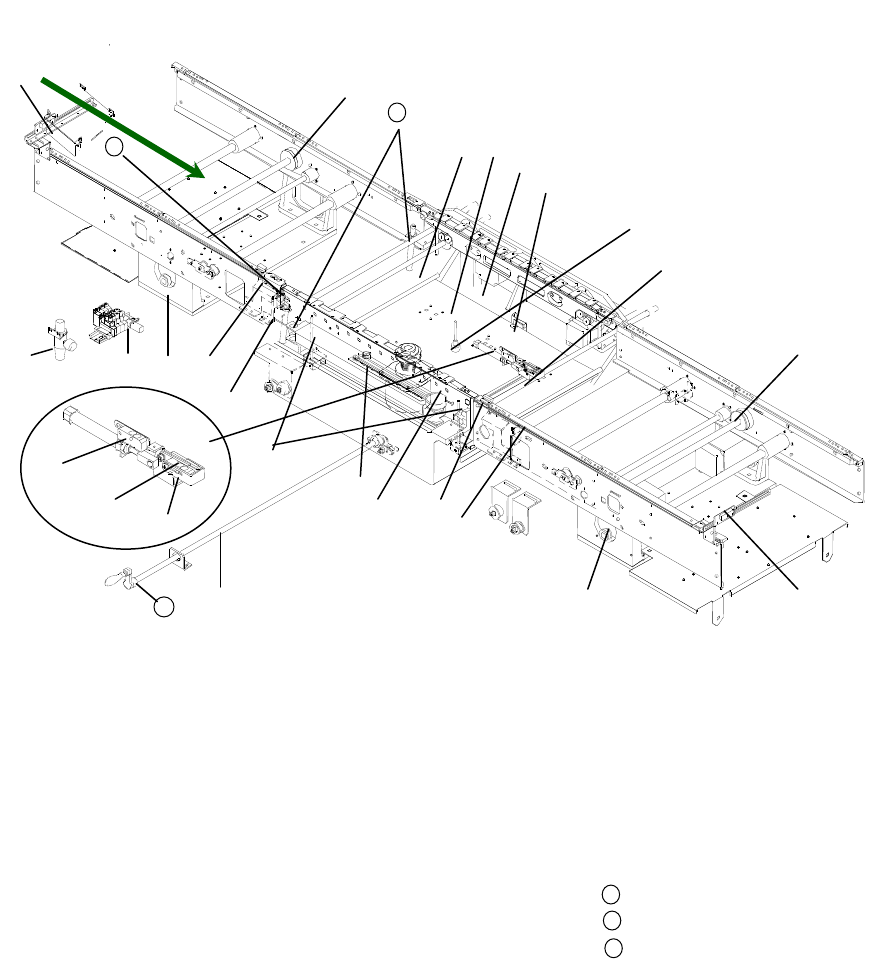

1-4-2 基板传送部分构成
图
1-4-4
基板传送
①传入传感器 ⑨传送电磁阀 ⑰减压阀
②传出传感器 ⑩驱动轴 ⑱调节手柄
③待命传感器 ⑪定位挡块 ⑲调节停止挡块
④停止传感器 ⑫定心销 ⑳调整杆
⑤C-OUT 传感器 ⑬支撑台 手柄
⑥C-OUT2 传感器 ⑭中心马达 基板察觉挡销
⑦支撑台原点传感器 ⑮进/出马达
PWB 检查传感器
⑧支撑销检测传感器 ⑯支撑销
21
2
2
→
： 基板传送方向
⑦
⑯
⑩
⑨
②
⑧
⑤
⑥
⑰
⑱
21
①
③
④
⑪
⑪
⑫
⑭
⑲
⑳
⑧
⑩
⑩
⑬
⑮
⑮
2
2
2
3
2
3
1-9
