第 5 章 编辑程序
5-7-4-13 修改元件名称
修改元件名称命令，只可以修改元件名，不变更其他内容。
此命令可以使用的画面和不可以使用的画面见下表。
表
5-7-15
修改元件名
各画面的操作
画面
内容
基板数据
基本设置画面
•不能使用。
尺寸设置画面 •不能使用。
电路配置画面 •不能使用。
贴片数据 列表画面 •可以修改元件名。
贴片数据
基准领域画面
•不能使用。
元件数据 列表画面 •可以修改元件名。
元件数据 表格画面
吸取数据 列表画面
吸取数据 表格画面
在编辑菜单中，单击[修改元件名]后，会显示下列对话框。
图
5-7-27
修改元件名对话框
［修改前元件名］：显示修改前的元件名。
［修改后元件名］：编辑框中反色显示修改前元件名。在这里直接输入新的元件名。
按［确定］按钮 ：修改为新的元件名。
按［取消］按钮 ：不进行变更，返回上一个画面。
修改后的元件名与其它元件名重复时，会出现下图对话框提示不能修改。
图
5-7-28
元件名重复时
5-104
第 5 章 编辑程序
5-7-4-14 反映元件层
反映元件层命令功能：是将元件数据的层反映到贴片数据中。有反映[全部元件]和反映
[当前元件]两种方式。

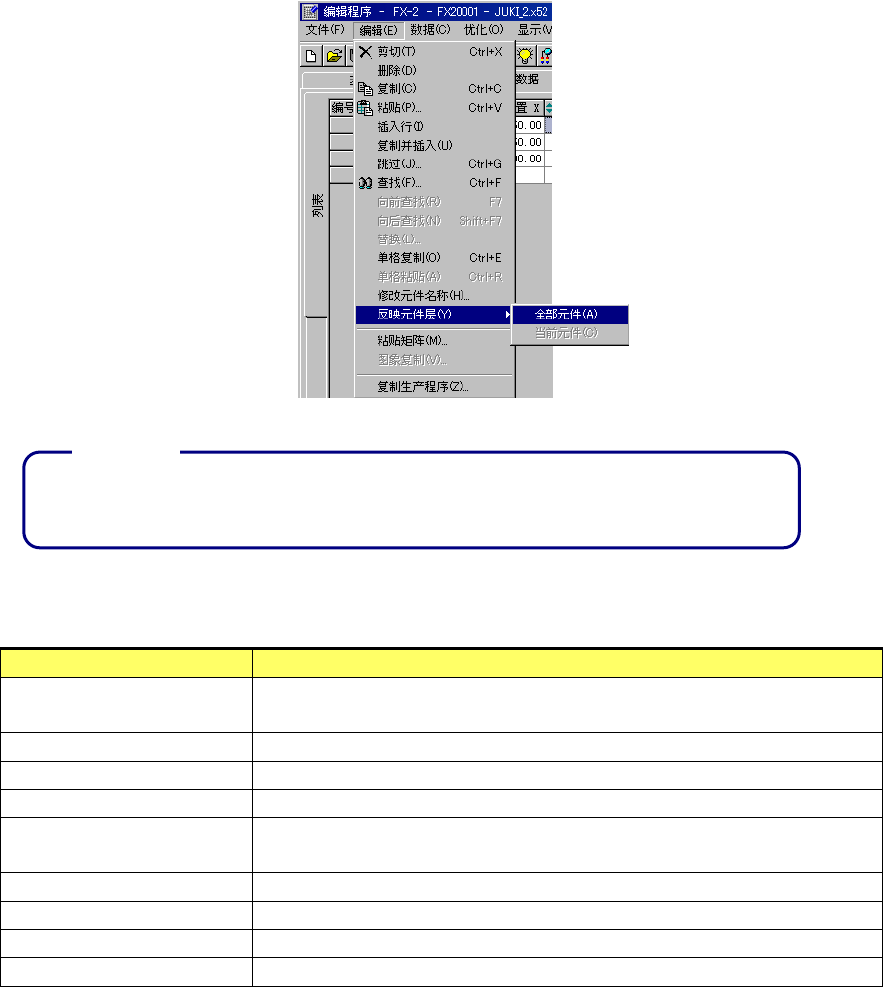

图
5-7-29
反映元件层的选择示例
…
[
全部元件
]
使用[反映元件层]功能时，已设置的贴片层也会变更。
使用时，请务必把贴片层确认清楚。
在各画面中的操作见下表。
表
5-7-16
反映元件层命令
各画面的操作
画面
内容
基板数据
基本设置画面
•不能使用。
尺寸设置画面 •不能使用。
电路配置画面 •不能使用。
贴片数据 列表画面 •所有的元件数据都完成时，可以使用［全部元件］。
贴片数据
基准领域画面
•不能使用。
元件数据 列表画面 •不能使用。
元件数据 表格画面 •可以使用［当前元件］
吸取数据 列表画面 •不能使用。
吸取数据 表格画面 •不能使用。
注意
5-105
第 5 章 编辑程序
全部元件
指定的全部元件数据的元件层，统一反映到贴片层上。
该项功能，只有在贴片数据显示时才有效。并且，元件数据全部完成才有效。
选择[反映元件层] → [全部元件]后，会出现下列确认提示。
图
5-7-30
全部元件层反映确认对话框
按[是]按钮 ：把所有元件数据的元件层反映到全部贴片数据的贴片层上。
按[否]按钮 ：不反映，中止操作。
当前元件
[当前元件]的功能是：把元件表格画面上显示的元件数据的元件层，反映到相链接的贴片链接里。
本项功能只在元件数据表格画面显示时才有效；并且，显示中的元件数据必须是完成了的数据才
有效。
选择编辑菜单的[反映元件层] → [当前元件]后，会出现下列确认提示。
图
5-7-31
反映当前元件层确认对话框
按[是]按钮：将画面中显示的元件数据的[元件层]，反映到与元件数据连接的贴片数据的[贴片
层]上。
按[否]按钮：不反映，中止操作。
※ 对确认提示按[是]后，进行数据确认。
5-106
