第 5 章 编辑程序 选择 [ 图像复制 ] 命令后，显示下列对话框。 从已注册的标记数据列表中，选择需要复制的标记数据，按［复制］按钮。 图 5-7- 35 图像 复制对话框 按 [ 复制 ] 后，是 BOC 标记时，标记示教显示 “ ＊ ” 。 是基准领域标记时，标记 TI 的单元格显示［ OK ］。 标记数据已经注册完毕时，会出现下列覆盖确认提示。 图 5-7- 36 标记覆盖确认对话框 5- 110
第 5 章 编辑程序

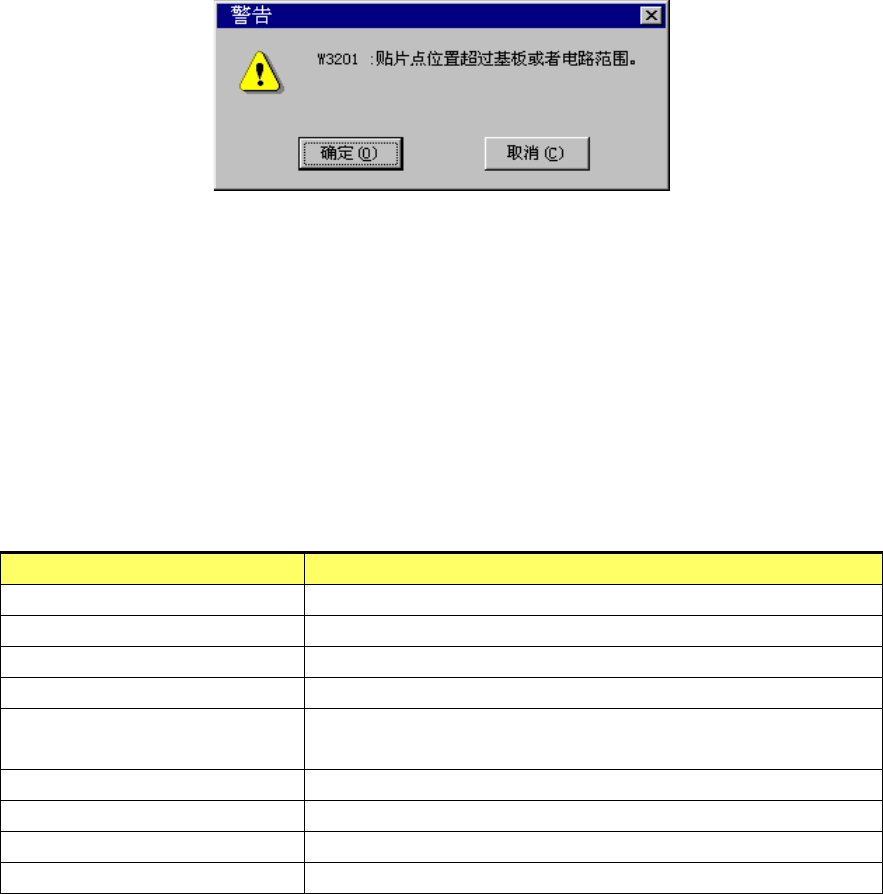

② 贴片点位置超过基板或电路范围。
图
5-7-34
贴片位置
超出范围错误
按［确定］按钮继续复制。复制数据带有超出范围记号。
按［取消］按钮中止复制。
5-7-4-16 图像复制
[图像复制]命令是将标记数据库中注册的标记数据，作为 BOC 记号或基准领域记号复制到
数据里的功能。具体操作见下表。
表
5-7-17
图像复制命令
各画面的操作
画面
内容
基板数据 基本设置画面 •不能使用。
尺寸设置画面 •光标位于 BOC 记号（ ）的单元格时才可以从菜单选择。
电路配置画面 •不能使用。
贴片数据 列表画面 •不能使用。
贴片数据
基准领域画面
•光标位于记号 TI 的单元格时才可以从菜单选择。
元件数据 列表画面 •不能使用。
元件数据 表格画面 •不能使用。
吸取数据 列表画面 •不能使用。
吸取数据 表格画面 •不能使用。
5-109
第 5 章 编辑程序

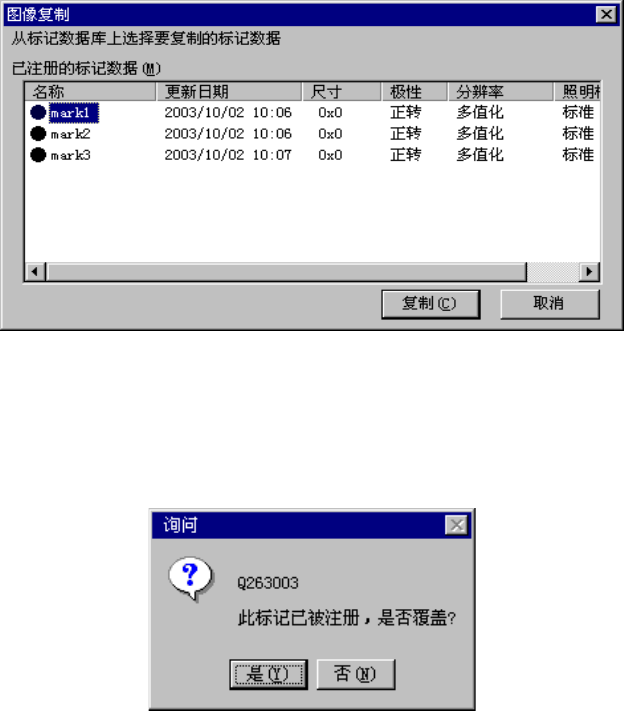

选择[图像复制]命令后，显示下列对话框。
从已注册的标记数据列表中，选择需要复制的标记数据，按［复制］按钮。
图
5-7-35
图像复制对话框
按[复制]后，是 BOC 标记时，标记示教显示“＊”。
是基准领域标记时，标记 TI 的单元格显示［OK］。
标记数据已经注册完毕时，会出现下列覆盖确认提示。
图
5-7-36
标记覆盖确认对话框
5-110
第 5 章 编辑程序
5-7-4-17 复制生产程序
该功能是将两种以上的矩阵电路在同一基板内定义时使用。
下图显示其概略。
A面(1)
Ａ面(2)
Ｂ面(1)
Ｂ面(2)
A面(1)
Ｂ面(1)
基準回路
＋
“生産プログラムコピー機能“実行
展開元生産プログラム 基準側生産プログラム
A面(2)
Ｂ面(2)
基準回路
图
5-7-37
生产程序复制概念图
基准侧文件： 当前编辑程序中打开的生产程序文件
展开源文件： 通过生产程序复制功能读取的生产程序文件
展开多条电路后，用基准领域标记进行校正并贴片。
基准侧生产程序 展开源生产程序
实行“生产程序复制功能”
基准电路
基准电路
