第 5 章 编辑程序
5-7-4-17 复制生产程序
该功能是将两种以上的矩阵电路在同一基板内定义时使用。
下图显示其概略。
A面(1)
Ａ面(2)
Ｂ面(1)
Ｂ面(2)
A面(1)
Ｂ面(1)
基準回路
＋
“生産プログラムコピー機能“実行
展開元生産プログラム 基準側生産プログラム
A面(2)
Ｂ面(2)
基準回路
图
5-7-37
生产程序复制概念图
基准侧文件： 当前编辑程序中打开的生产程序文件
展开源文件： 通过生产程序复制功能读取的生产程序文件
展开多条电路后，用基准领域标记进行校正并贴片。
基准侧生产程序 展开源生产程序
实行“生产程序复制功能”
基准电路
基准电路
5-111
第 5 章 编辑程序
展开复制生产程序时的基板构成，见下表。
表
5-7-18
复制生产程序后的基板构成
基准侧数据
展开源数据
展开后基板构成
单板基板
单板基板 单板基板
矩阵电路板 单板基板
非矩阵电路板 单板基板
矩阵电路板
单板基板 单板基板
矩阵电路板
单板基板
分配数和电路间间距相等，
同时，只有偏移量θ是 0°、180°时才
展开为矩阵电路板。
*1
非矩阵电路板 单板基板
非矩阵电路板
单板基板 单板基板
矩阵电路板 单板基板
非矩阵电路板 单板基板
*1：可以展开矩阵电路板时，会显示提示对话框，询问是以矩阵电路板展开，还是以单板基板
展开。
在电路重合时，会显示提示对话框，询问是以矩阵电路板展开，还是以单板基板展开。
5-112
第 5 章 编辑程序
(1) 从菜单中选择生产程序复制后，会显示[打开] 对话框。
(2) 请选择展开源生产程序，按[打开]按钮。

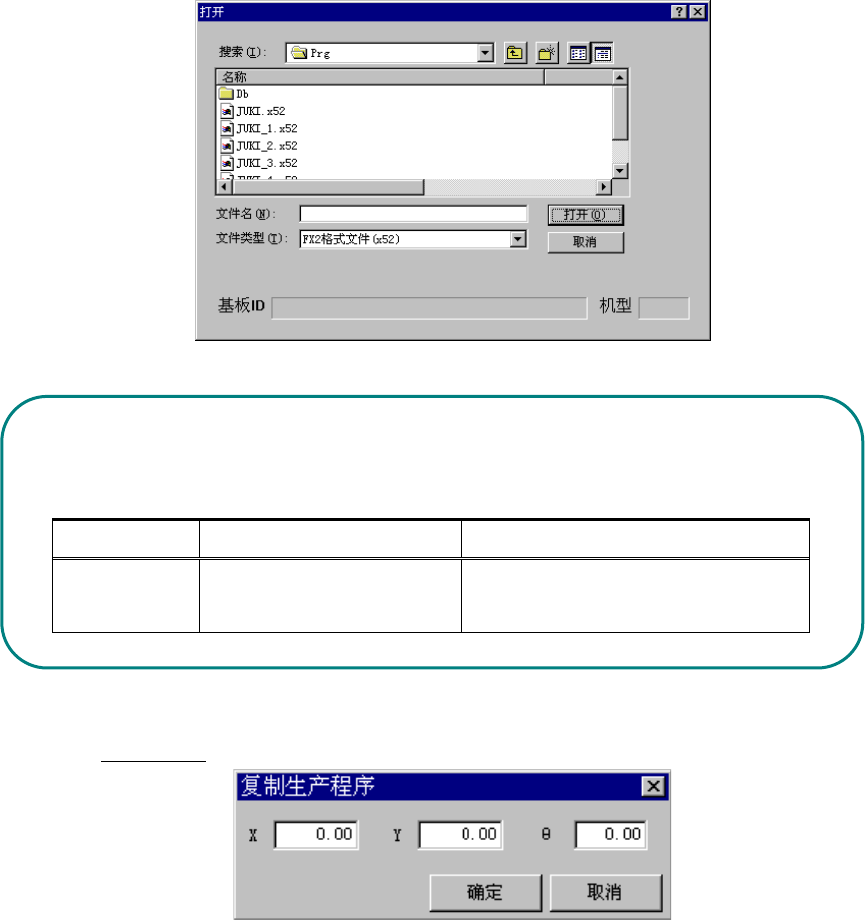

图
5-7-38
读取展开源生产程序
可以展开的生产程序文件类型组合见下表。
请注意，其他文件类型的组合不能展开。
表
5-7-19
基准侧、展开源的文件组合
机种 基准侧
*1
文件类型 展开源
*2
文件类型
FX-2 FX-2 类型文件（x52）
FX-2 类型文件（x52）
与基准侧相同的文件版本
读取文件时，会出现如下对话框（见下图），要求输入到基准基板位置的偏移量，
请按下述偏移值定义输入偏移量。
图
5-7-39
输入偏移量对话框
按[确定]按钮后，显示确认对话框(『执行生产程序复制吗?』)。
按[确定]执行，开始对展开源进行复制。
5-113
