第 5 章 编辑程序 偏移值定义 复制生产程序中使用的偏移值，如下图。 Y X 基準側基板 位置基 準 展開元基板 位置基 準 θ 基準側基板 展開元基板 图 5-7- 40 偏移 值 基准侧基板 展开源基板位置基准 展开源基板 基准侧基板位置基准 5- 114
第 5 章 编辑程序
(1) 从菜单中选择生产程序复制后，会显示[打开] 对话框。
(2) 请选择展开源生产程序，按[打开]按钮。
图
5-7-38
读取展开源生产程序
可以展开的生产程序文件类型组合见下表。
请注意，其他文件类型的组合不能展开。
表
5-7-19
基准侧、展开源的文件组合
机种 基准侧
*1
文件类型 展开源
*2
文件类型
FX-2 FX-2 类型文件（x52）
FX-2 类型文件（x52）
与基准侧相同的文件版本
读取文件时，会出现如下对话框（见下图），要求输入到基准基板位置的偏移量，
请按下述偏移值定义输入偏移量。
图
5-7-39
输入偏移量对话框
按[确定]按钮后，显示确认对话框(『执行生产程序复制吗?』)。
按[确定]执行，开始对展开源进行复制。
5-113
第 5 章 编辑程序

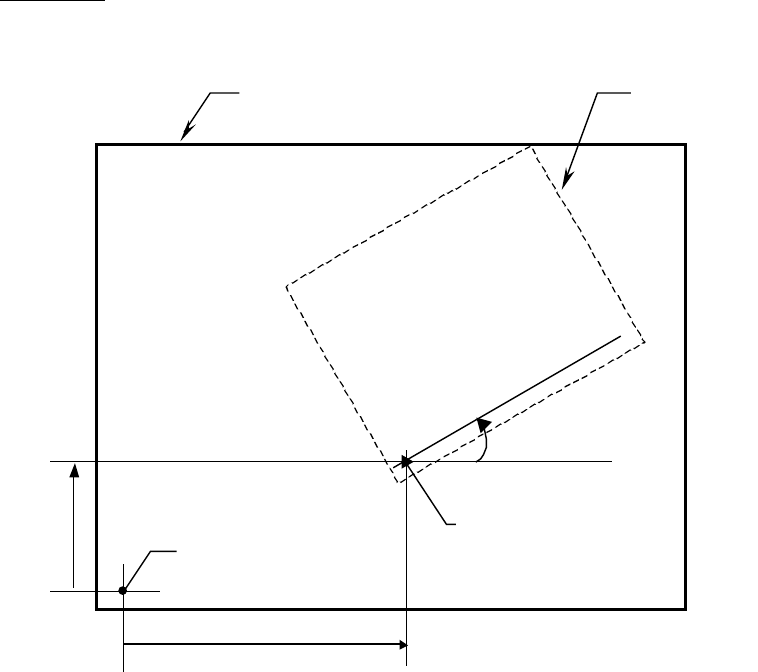

偏移值定义
复制生产程序中使用的偏移值，如下图。
Y
X
基準側基板位置基準
展開元基板位置基準
θ
基準側基板 展開元基板
图
5-7-40
偏移值
基准侧基板
展开源基板位置基准
展开源基板
基准侧基板位置基准
5-114
第 5 章 编辑程序

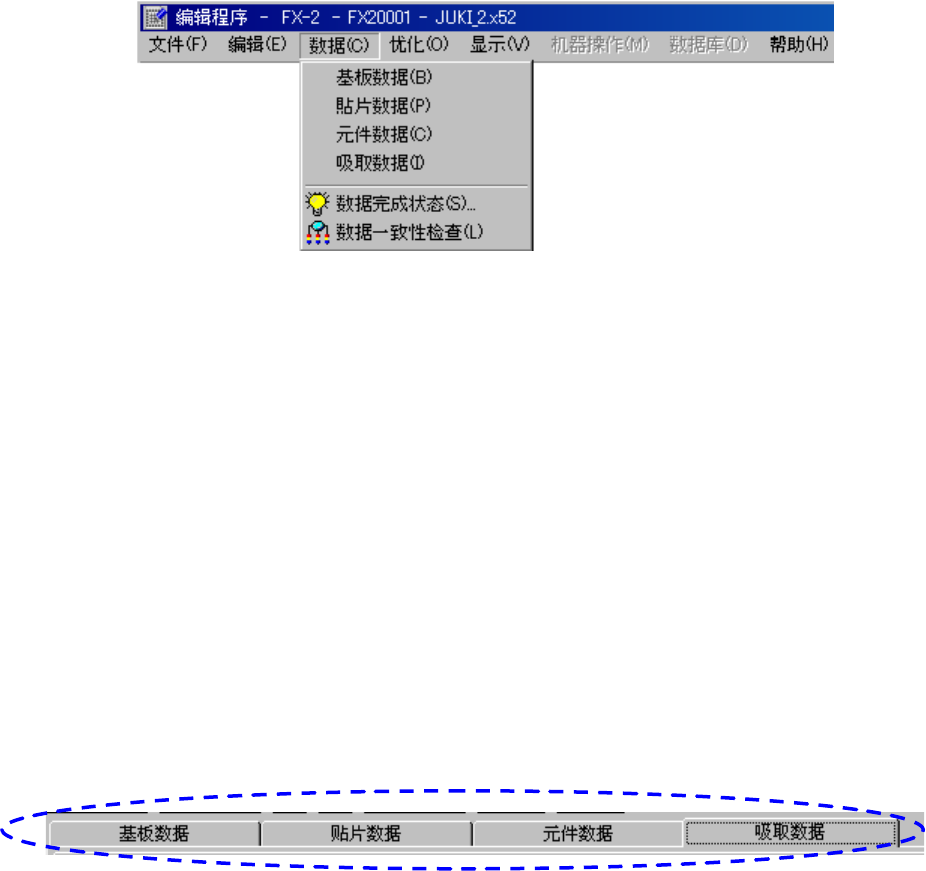

5-7-5 数据
显示基板数据、贴片数据、元件数据、吸取数据间的移动和各个数据的完成状況。
图
5-7-41
数据菜单
[基板数据]
[贴片数据]
[元件数据]
[吸取数据]
切换输入画面。从编辑中的任何一个画面都可以打开(各数据的具体情况，请参见各数据的
具体说明)。
其它切换数据的方法
各个数据的切换方法，除选择上述菜单外，还有以下方法。
(1) 使用键盘：［CTRL］+［F6］， 或 ［CTRL］+［TAB］移动到下一个数据窗口。
［SHIFT］+［CTRL］+［F6］， 或 ［SHIFT］+［CTRL］+［TAB］移动到上一个数据窗口｡
(2) 单击画面上各数据选项卡。
图
5-7-42
数据选项卡
(
编辑程序
)
5-115
