第 5 章 编辑程序
5-8 功能键
在编辑中使用功能键可以起到辅助编辑作业的作用。各键的具体使用方法列表如下。
功能键
操作
F1 在编辑各个画面时，显示帮助。
与从菜单命令中调出帮助，效果相同。
F2 需要在画面上弹出菜单时按 F2，可显示光标所在点的控制项、
或与单元格相应的弹出菜单。
与单击鼠标右键，效果相同。
［Ctrl］＋［F6］
［Ctrl］+［Shift］+［F6
］

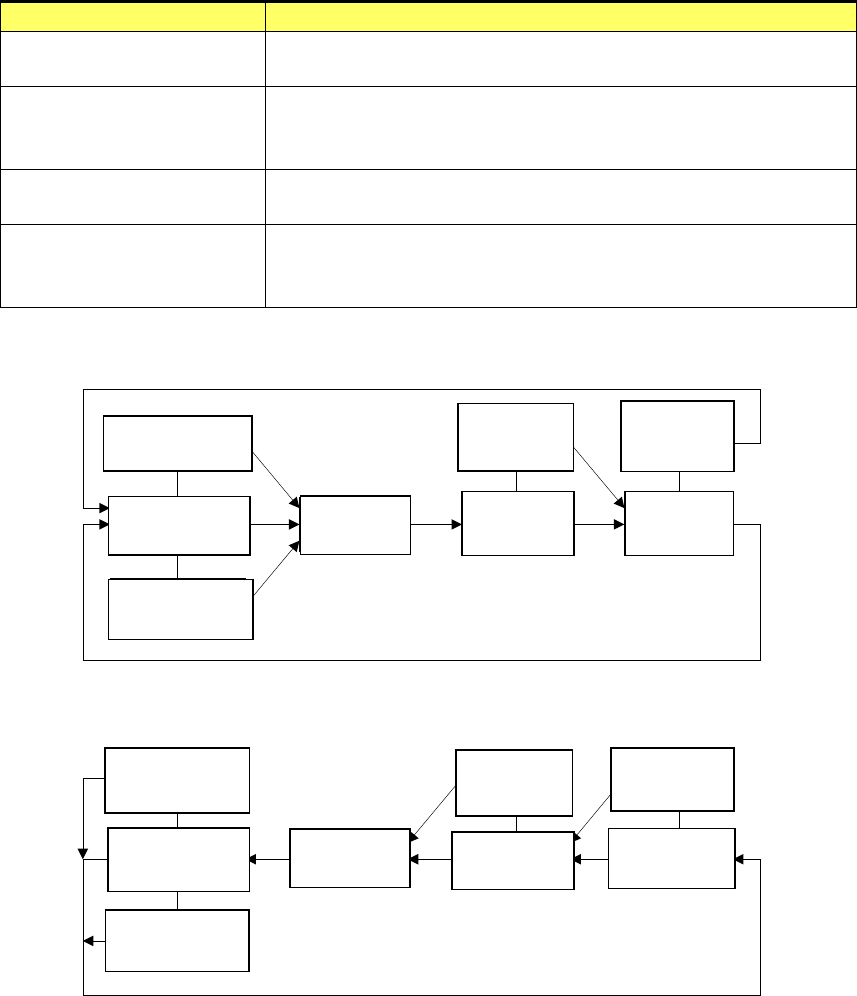

切换显示中的编辑画面。画面切换顺序如下图。
［F9］ 切换列表画面和表格画面。
在列表画面中双击鼠标、与在表格画面中按［确定］，效果相同。
在贴片数据画面上，按［F9］可打开基准领域画面。
其它：
除了功能键以外，菜单命令还有快捷方式，可以用来执行命令。
基板ﾃﾞｰﾀ
寸法設定画面
基板ﾃﾞｰﾀ
基本設定画面
基板ﾃﾞｰﾀ
回路配置画面
搭載ﾃﾞｰﾀ
部品ﾃﾞｰﾀ
ﾘｽﾄ画面
部品ﾃﾞｰﾀ
ﾌｫｰﾑ画面
吸着ﾃﾞｰﾀ
ﾘｽﾄ画面
吸着ﾃﾞｰﾀ
ﾌｫｰﾑ画面
图
5-8-1
按［
Ctrl
］
+
［
F6
］键时的画面切换
基板ﾃﾞｰﾀ
寸法設定画面
基板ﾃﾞｰﾀ
基本設定画面
基板ﾃﾞｰﾀ
回路配置画面
搭載ﾃﾞｰﾀ
部品ﾃﾞｰﾀ
ﾘｽﾄ画面
部品ﾃﾞｰﾀ
ﾌｫｰﾑ画面
吸着ﾃﾞｰﾀ
ﾘｽﾄ画面
吸着ﾃﾞｰﾀ
ﾌｫｰﾑ画面
图
5-8-2
按［
SHIFT
］
+
［
Ctrl
］
+
［
F6
］键时的画面切换
基板数据
基本设置画面
基板数据
电路配置画面
基板数据
尺寸设置画面
贴片数据
元件数据
表格画面
元件数据
列表画面
吸取数据
表格画面
吸取数据
列表画面
基板数据
基本设置画面
基板数据
尺寸设置画面
基板数据
电路配置画面
贴片数据
元件数据
表格画面
元件数据
列表画面
吸取数据
表格画面
吸取数据
列表画面
5-118
第 6 章 编辑辅助功能
6
编辑辅助功能
6-1 示教
示教是指：一边直接观察贴片位置等图像，一边对准贴片位置的操作方式。
示教中包括：XY 坐标的示教、Z 轴的示教、标记形状的示教。
本机使用带有监视器的 HOD（手控操作盘）进行示教，参见下图。

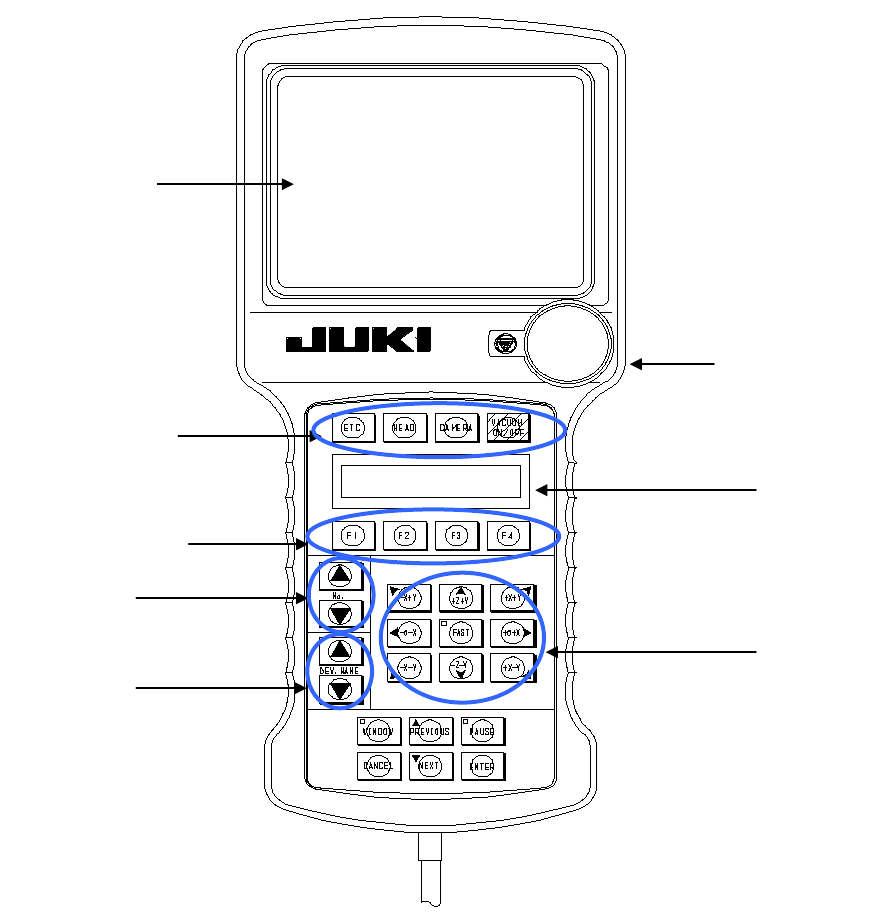

6-1-1 HOD 的使用方法
图
6-1-1 HOD
外观图
紧急
开关
LCD
装置选择键
移动键
功能键
数字键
装置
名称键
监视器画面
6-1
第 6 章 编辑辅助功能
6-1-1-1 操作概述
(1) 使用跟踪球，选择示教位置。
(2) 按下装置选择键，选择示教装置。
(3) 在 LCD（ 液晶监视器）上可显示子装置（如贴片头时选用 L1 贴片头等）。
用功能键来选择子装置。
(4) 选择摄像机时，监视器画面上显示出摄像机图像，可以一边看画面，一边操纵移动
键，对准位置。
(5) 确定按[ENTER]键 ，取消按[CANCEL]键。
6-1-1-2 各种键的功能
·装置名称键(DEV.NAME)：
除 CAMERA（摄像机）、HMS（高度测量装置）外，按 DEV.NAME （装置名称）的上、下箭头键，
便可在 LCD（液晶显示屏）显示出几种装置名称。选择后，按功能键确定。
·功能键 (从 F1 到 F4 )：
显示多个装置时，从 F1 到 F4 候选装置中选择确定。
·数字键(No.)：
装置选择贴片头时，用数字键来选择示教对象 XY 轴、Z 轴、
θ
轴。
每按一次，依次切换显示 XY 轴、Z 轴、
θ
轴。
·摄像机键 ( CAMERA )：
用装置选择键选择 CAMERA（摄像机）后，还可选择 1POINT（1 点 ）、 2POINT（2 点 ）、 3POINT
（3 点）和窗口。通常情况下，选择 1POINT 进行示教，也可根据需要选择其他模式。

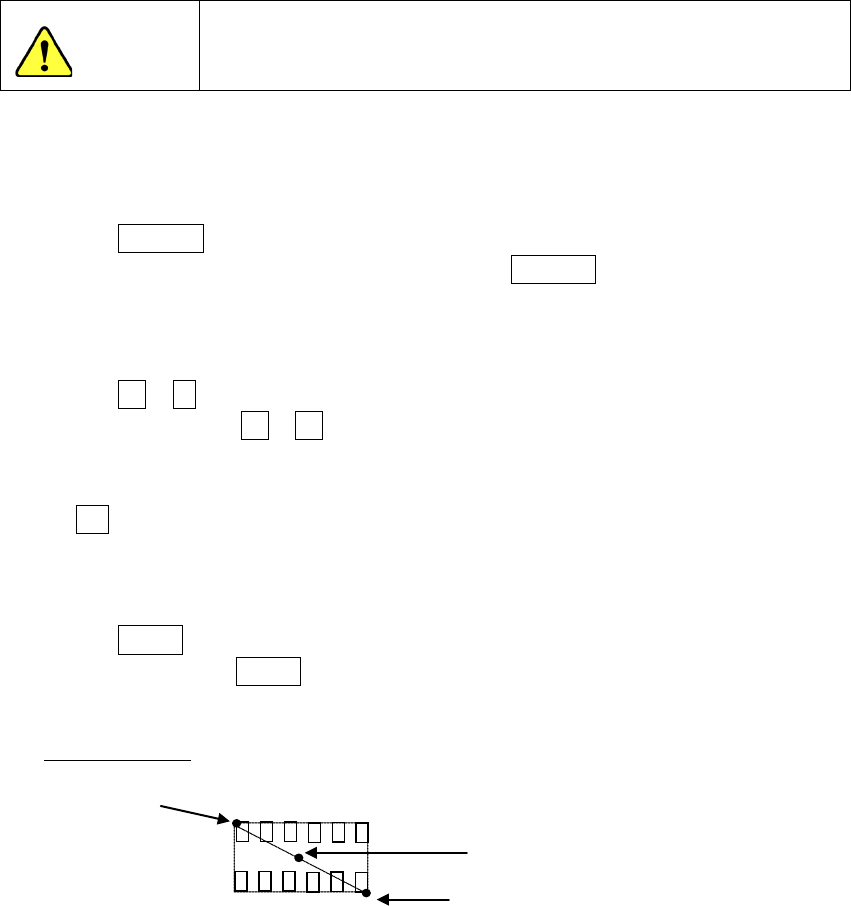

* 示教模式示例
◆ 2 POINT ：设定 2 点，取得 2 点中央的坐标。
第一点
中央的坐标
第二点
注意
为避免人身事故，在操作 HOD 过程中，切勿将手伸入装置内部，或将
脸和头靠近装置。
※监视器不能容纳的（6mm
以上）大元件，可以采用
此项方法示教。
6-2
