第 6 章 编辑辅助功能
6
编辑辅助功能
6-1 示教
示教是指：一边直接观察贴片位置等图像，一边对准贴片位置的操作方式。
示教中包括：XY 坐标的示教、Z 轴的示教、标记形状的示教。
本机使用带有监视器的 HOD（手控操作盘）进行示教，参见下图。
6-1-1 HOD 的使用方法
图
6-1-1 HOD
外观图
紧急
开关
LCD
装置选择键
移动键
功能键
数字键
装置
名称键
监视器画面
6-1
第 6 章 编辑辅助功能
6-1-1-1 操作概述
(1) 使用跟踪球，选择示教位置。
(2) 按下装置选择键，选择示教装置。
(3) 在 LCD（ 液晶监视器）上可显示子装置（如贴片头时选用 L1 贴片头等）。
用功能键来选择子装置。
(4) 选择摄像机时，监视器画面上显示出摄像机图像，可以一边看画面，一边操纵移动
键，对准位置。
(5) 确定按[ENTER]键 ，取消按[CANCEL]键。
6-1-1-2 各种键的功能
·装置名称键(DEV.NAME)：
除 CAMERA（摄像机）、HMS（高度测量装置）外，按 DEV.NAME （装置名称）的上、下箭头键，
便可在 LCD（液晶显示屏）显示出几种装置名称。选择后，按功能键确定。
·功能键 (从 F1 到 F4 )：
显示多个装置时，从 F1 到 F4 候选装置中选择确定。
·数字键(No.)：
装置选择贴片头时，用数字键来选择示教对象 XY 轴、Z 轴、
θ
轴。
每按一次，依次切换显示 XY 轴、Z 轴、
θ
轴。
·摄像机键 ( CAMERA )：
用装置选择键选择 CAMERA（摄像机）后，还可选择 1POINT（1 点 ）、 2POINT（2 点 ）、 3POINT
（3 点）和窗口。通常情况下，选择 1POINT 进行示教，也可根据需要选择其他模式。
* 示教模式示例
◆ 2 POINT ：设定 2 点，取得 2 点中央的坐标。
第一点
中央的坐标
第二点
注意
为避免人身事故，在操作 HOD 过程中，切勿将手伸入装置内部，或将
脸和头靠近装置。
※监视器不能容纳的（6mm
以上）大元件，可以采用
此项方法示教。
6-2
第 6 章 编辑辅助功能

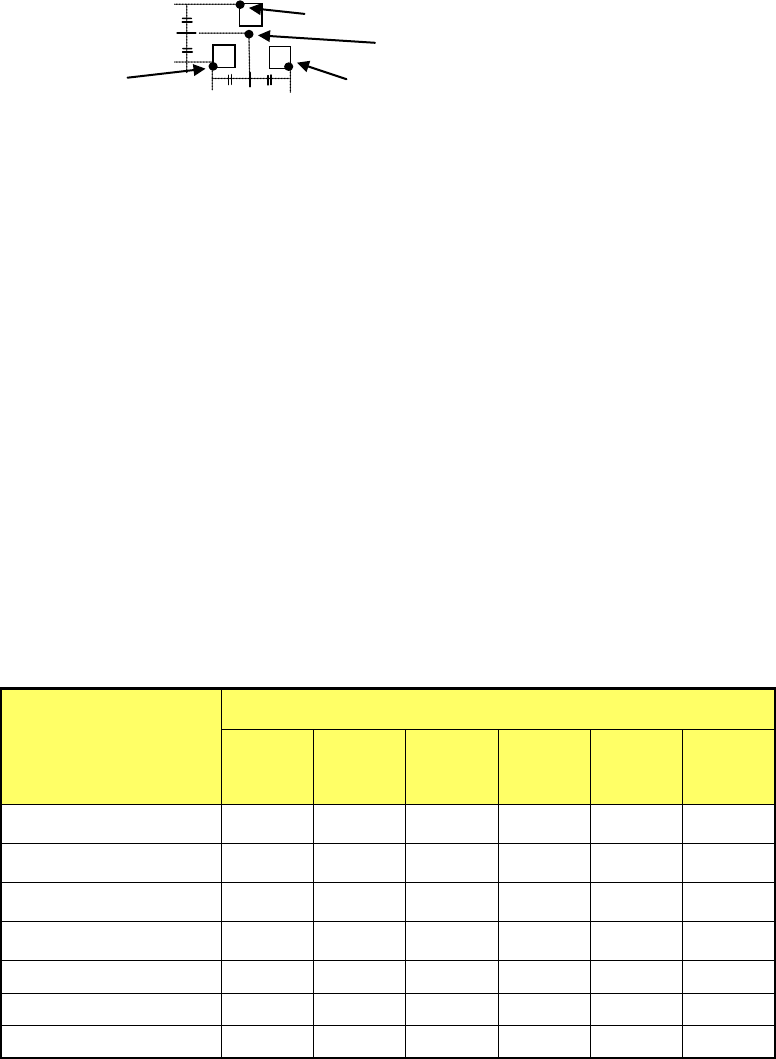

◆ 3 POINT ：设定 3 点时，可取其 X 坐标、Y 坐标的最大值与最小值的中间值作为坐标。
第一点
中央的坐标
第二点 第三点
◆ WINDOW ：可用四边形框架求得中央点的坐标。
选择 WINDOW 之后，图像监视器里可显示四边形框架。操纵 X，Y 方向移动键，先调整左边和
上边的位置后，按下 ENTER 键。其次，调整右边和下边的位置后，按 ENTER 键。最后再按一
次 ENTER 键，即可取得中央点的坐标。
* 1/2/3 POINT 键，在示教装置选择 OCC（位置校正摄像机）时有效。(选择装置时默认值为
1POINT 键)
·移动键：
在移动 XY 轴时使用移动键。
6-1-2 坐标示教
示教坐标时可使用的装置和示教项目列表如下。
* 注意：未安装的选购项装置不能选择，以及机器设置时设定为「不使用」的单元也不能选择。
表
6-1-1
示教对象装置和示教项目
示教装置
示教坐标（○为可以示教）
XY 轴
坐标
Z 轴
坐标
θ
轴
坐标
识别标记
参数
Y 台
位置
中央传送
带宽度
LNC60 贴片头 ○ ○ ○
坏板标记读入器 ○
OCC 摄像机 1 ○
○
OCC 摄像机 2 ○
○
HMS ○
Y 台 ○
中心传送宽度 ○
* 在示教坐标过程中用 HOD（手持操作盘）选择其他装置时，示教装置上出现相应替换，新选择
的装置的坐标移动过来，替代原装置所指的坐标。
6-3
