第 1 章 设备概要 1-4-3 元件供给部分的构成 FX -2 在基板传送部分的前后、 Y 台轴左右共设 4 个送料器台架以供应元件（参见下图）。 元件由安装在送料器台架的带状送料器、 散件送料器、 管状送料器供应。 使用统一交换台 ( 选购 项 ) 时，可从 FX -2 主机上装卸送料器台架， 进行外部准备。 液晶モニ タ LR フィー ダ バン ク RR フ ィ ー ダ バンク LF フィー ダ バン ク RF フィー ダ バン …
第 1 章 设备概要
1-4-2 基板传送部分构成
图
1-4-4
基板传送
①传入传感器 ⑨传送电磁阀 ⑰减压阀
②传出传感器 ⑩驱动轴 ⑱调节手柄
③待命传感器 ⑪定位挡块 ⑲调节停止挡块
④停止传感器 ⑫定心销 ⑳调整杆
⑤C-OUT 传感器 ⑬支撑台 手柄
⑥C-OUT2 传感器 ⑭中心马达 基板察觉挡销
⑦支撑台原点传感器 ⑮进/出马达
PWB 检查传感器
⑧支撑销检测传感器 ⑯支撑销
21
2
2
→
： 基板传送方向
⑦
⑯
⑩
⑨
②
⑧
⑤
⑥
⑰
⑱
21
①
③
④
⑪
⑪
⑫
⑭
⑲
⑳
⑧
⑩
⑩
⑬
⑮
⑮
2
2
2
3
2
3
1-9
第 1 章 设备概要

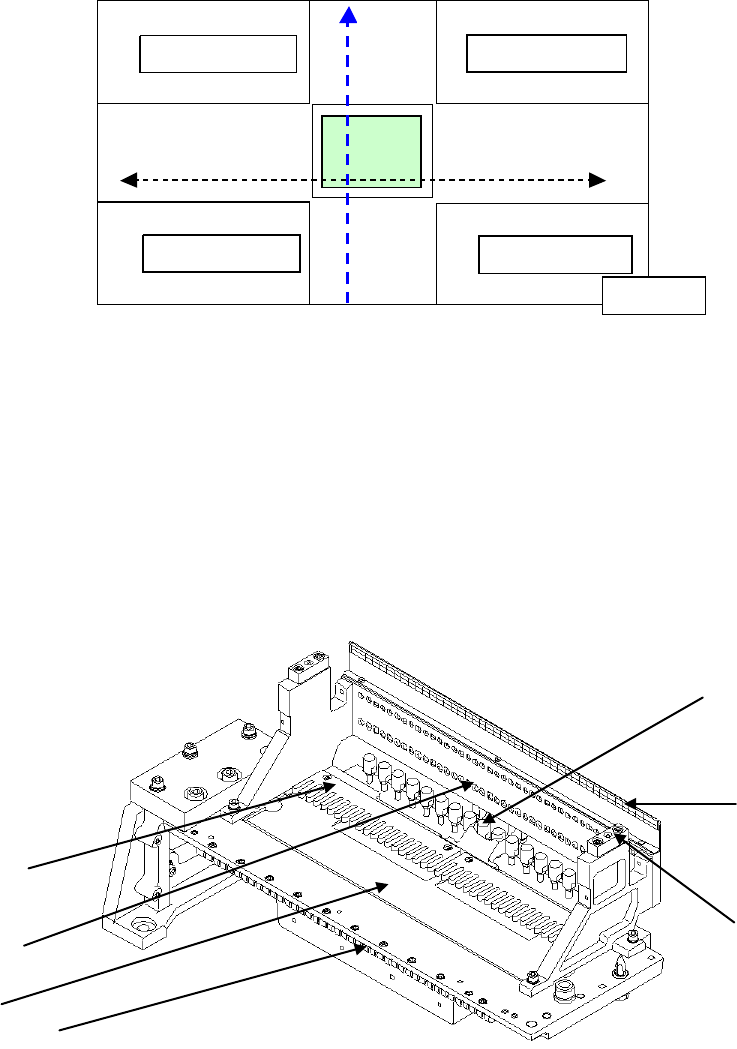

1-4-3 元件供给部分的构成
FX-2 在基板传送部分的前后、Y 台轴左右共设 4 个送料器台架以供应元件（参见下图）。
元件由安装在送料器台架的带状送料器、散件送料器、管状送料器供应。使用统一交换台(选购
项)时，可从 FX-2 主机上装卸送料器台架， 进行外部准备。
液晶モニタ
LR フィーダバンク
RR フィーダバンク
LF フィーダバンク RF フィーダバンク
基板搬送路
Y テーブル軸
基板
图
1-4-5
贴片机主机配置图
1-4-4 送料器台架各部分名称
把卷带式元件及装有管状元件的带状送料器、散件送料器、管状送料器在“安装板②”、“锁
定轴④”定好位置、固定住。
传送元件由“驱动汽缸⑤”来驱动。
安装各送料器的位置请参照“位置标签⑥”。也可参照送料器位置指示器FPI(选购项)的提示。
“台架标记⑦”是校正送料器台位置与姿势时用的标记。
①送料器台架 ④锁定轴 ⑦台架标记
②安装板 ⑤驱动汽缸
③安装板Ｂ ⑥位置标签
①
②
③
④
⑤
⑥
⑦
左后方送料器台架
右后方送料器台架
右前方送料器台
架
左前方送料器台架
基板传送轨道
Y 台轴
液晶显示器
基板
1-10
第 1 章 设备概要

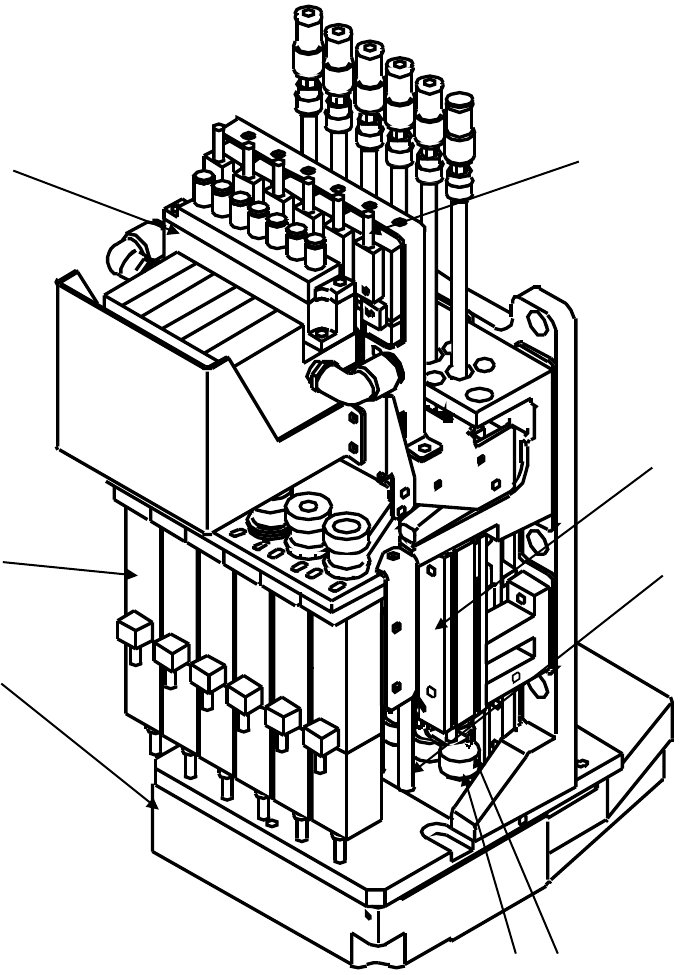

1-4-5 贴片头装置的构成
贴片头由检测元件的位置偏移、角度偏移的 LNC60 传感器，以及可上下驱动与旋转的 Z
θ
轴构成。
FX-2 装有左右 2 个 LNC60 多吸嘴激光校准贴片头。
图
1-4-6
LNC60 贴片头构造图
① 吸嘴外轴 ④ Z 滑动轴 ⑦ 贴片头上升汽缸
② LNC60 传感器 ⑤ θ轴马达 ⑧ 过滤器盒
③ Z 轴马达 ⑥ 滚珠丝杠
①
②
③
④
⑤
⑥
⑦
⑧
1-11
